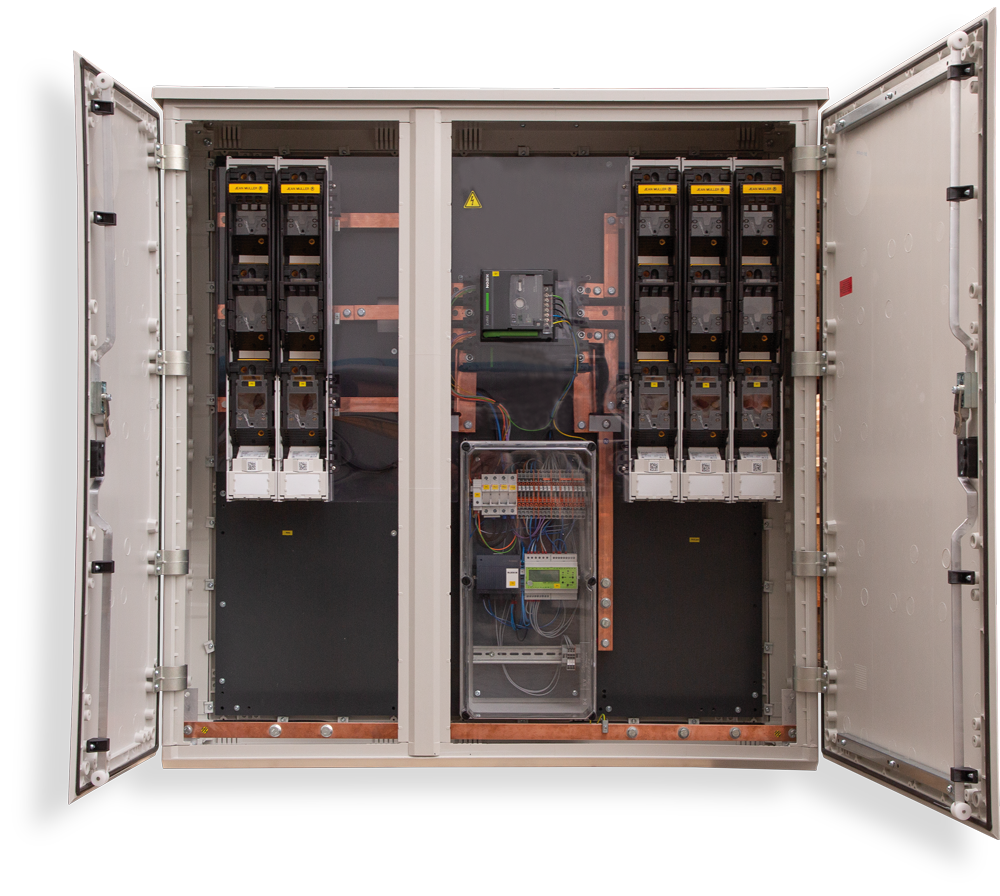

Netz- und Anlagenschutz für PV TNS und TT-Netz

Zentraler NA-Schutz und Kuppelschalterfür PV-Anlagen bis 248,4KW/276KVA nach VDE-AR-N 4105:2018-11für Erzeugungseinheiten Typ 2und nach TOR Erzeugerfür Erzeugungseinheiten Typ A und < 250kW(PV-Umrichtertechnik; KEIN Generator) Zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 500A) Netzspannung: 3 x 230/400V 50HzNennstrom: 400A (bei cos phi 0.9) 360A (bei cos phi 1)Netzform: TT- oder TN-S (Allpolige Trennung!) NA-Schutzrelais: Tele NA003-M64FRT-Fähigkeit: JaPrüftrennklemm-: gemäß der Parallellaufbedingungen leiste NÖ-Netz (EVN Gruppe) (Prüfbuchsen 4mm)Kuppelschalter : Noark - Leistungsschalter mit motorischer Wiedereinschaltung Bemessungs-Grenzkurzschlussausschaltvermögen (Icu): 36kAGehäuse: Wandmontage; Gfk-verstärktes Polyester- gehäuse mit Regendach Zur Montage kann ein Betonsockel oder Eingrabsockel als Zubehör mitbestellt werdenMontageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!)Schutzart: IP44Umgebung: max. Umgebungstemperatur 35°C!Kabeleintritt: unten ; Kabeltülle M75 (38-64mm)Kabeleintritt Steuerteil: unten; Kabelverschraubung M20 (7-13mm)Anschlüsse: Netz - 2x Direktanschluss auf Kupferschiene M12 Lasten/PV - 2x Direktanschluss auf Kupferschiene M12Abmessungen: ca. 786 x 1279 x 340 (mm)(B x H x T) Allgemeiner Hinweis: - Kabelschuhe nicht im Lieferumfang
