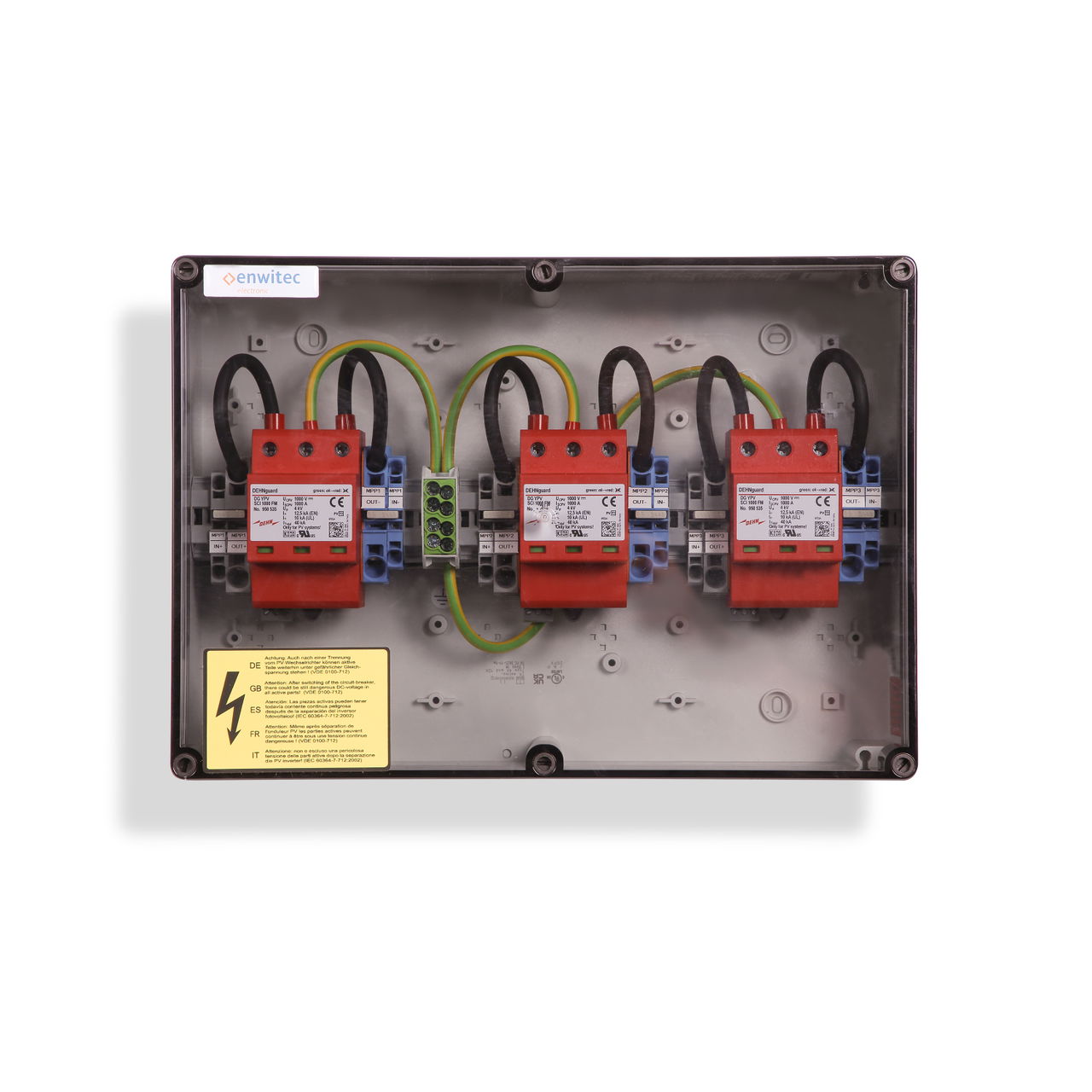

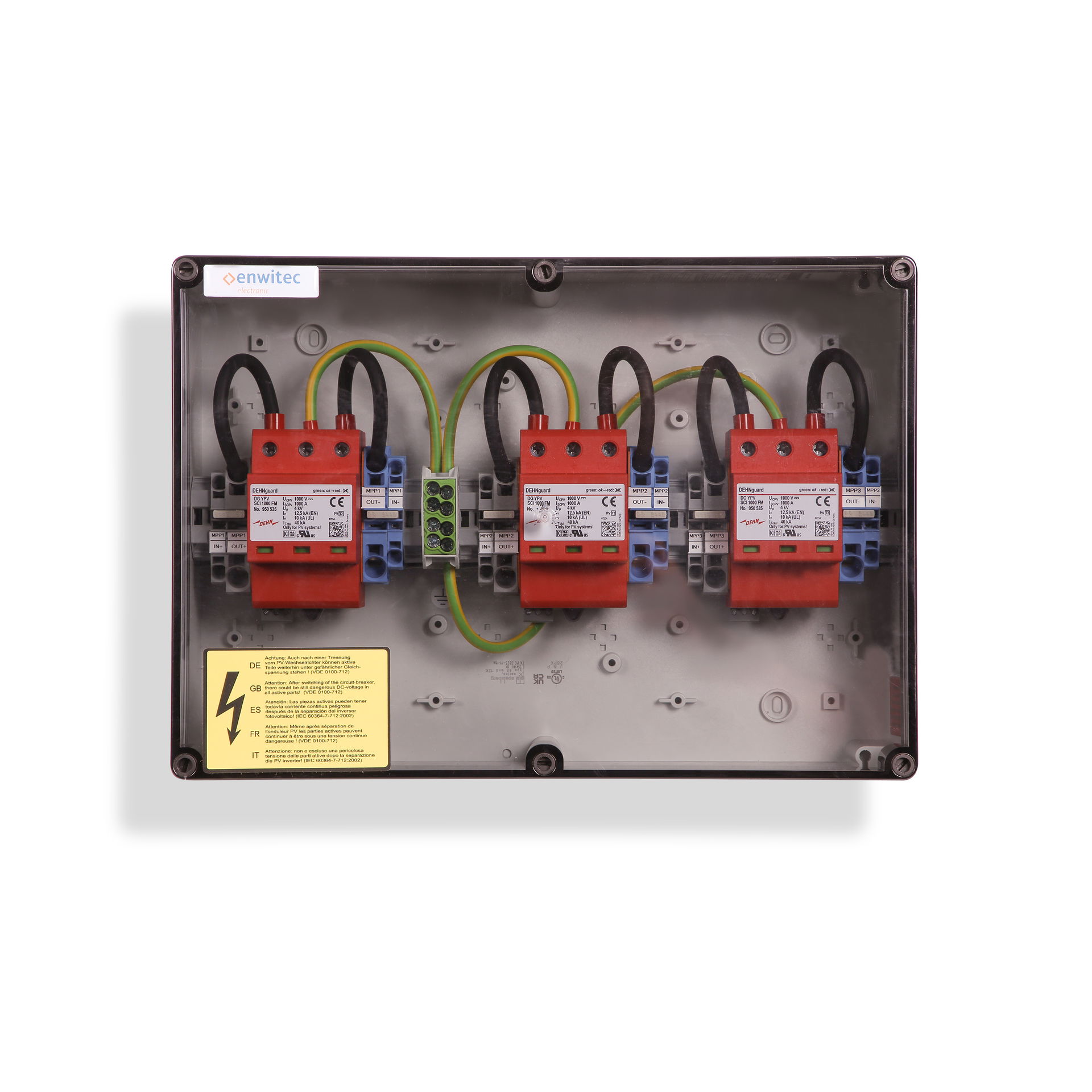

Generatoranschlusskasten GAK-S-1000-3x2R-X-Y-PC-1.0

Bem.-Isolierspannung Ui [VDC]: 1000 Bem.-Betriebsspannung Ue [VDC]: 1000Anzahl unabhängige MPP Eingänge [n]: 3Anzahl Stränge pro MPP IN [n]: 2 Anzahl Stränge pro MPP OUT [n]: 1Bemessungsstrom InA (=Summe Isc STC) [ADC]: 96Auslegungsstrom* Isc max [ADC]: 120(=Summe Isc STC x 1,25) PRO STRANG:Bemessungsstrom Inc (=Isc STC) [ADC]: 16Auslegungsstrom* Isc max [ADC]: 20(= Isc STC x 1,25)Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C)Überspannungsschutz: (Dehn) Klasse II/"C"Sicherungshalter: -Sicherung: -Lasttrennstelle: -Eingangsklemmen: 6mm²Ausgangsklemmen: Eindrähtiger Leiter max. 16mm² Feindrähtiger Leiter max. 25mm² Schutzklasse: IIIP Schutzart: IP65Konformität: IEC 61439-1/2Art der Montage: WandmontageAbmessungen:(BxHxT)mm 361 x 254 x 111Gehäuse: Polycarbonat (PC) Gehäuse mit transparentem SchraubdeckelMontageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!)Einführungen String IN: 12 x M16 (d = 4,5-10,0mm)String OUT: 6 x M16 (d = 4,5-10,0mm)Erde: 1 x M20 (d= 6,0-13,0mm)1 x M12 Druckausgleichselement*der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls,bzw. des PV-Stranges.
