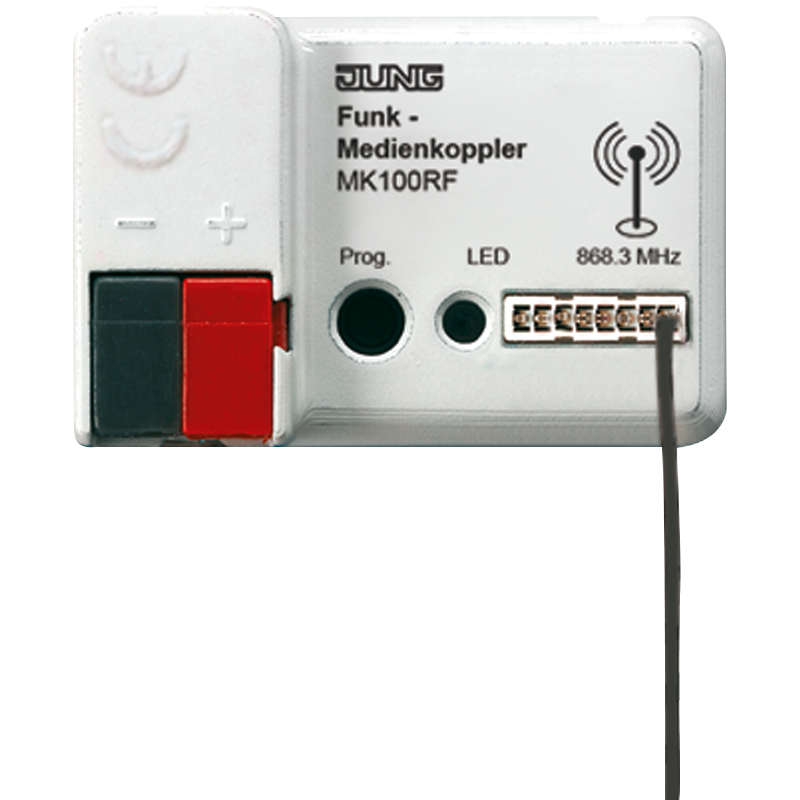

KNX RF Funk-Medienkoppler

Projektierung und Inbetriebnahme mit ETS5 oder neuer Bestimmungsgemäßer Gebrauch Verbindung von KNX-Funknetzen mit leitungsgebundenen KNX-Linien Erhöhung der Funkreichweite in KNX-Funknetzen (Repeater-Betrieb, externe Versorgung 24 V DC, z.B. über Netzteil Art.-Nr. NT 2415 REG VDC) Montage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten Abdeckung Produkteigenschaften Einsatz als Medienkoppler in der Funktion als Bereichs- oder Linienkoppler (abhängig von der physikalischen Adresse) Verwendung als KNX RF Repeater möglich Filtereinstellungen und Filtertabellen Ab V01: KNX Data Secure kompatibel ab ETS 5.7.3 Ab V02: Einsatz als Segmentkoppler möglich ab ETS 6.0.5 Beeinflussung der Weiterleitung von Gruppentelegrammen (Routing) durch Filterfunktion im Kopplerbetrieb Unterstützung des vollen Adressbereichs (Gruppen 0-31) bei Filterfunktion Weiterleitung von Gruppentelegrammen (TP > RF, RF > TP) parametrierbar Weiterleitung von physikalisch adressierten Telegrammen (TP > RF, RF > TP) parametrierbar Weiterleitung von Broadcast-Telegrammen (TP > RF, RF > TP) parametrierbar Telegrammwiederholungen bei Übertragungsfehlern für Gruppen-, Broadcast- und physikalisch adressierte Telegramme auf der TP-Seite einstellbar Telegrammbestätigung für Gruppen- und physikalisch adressierte Telegramme auf der TP-Seite parametrierbar Konfigurationssperre einstellbar (Programmieren nur über TP oder RF) Status-LED Umsetzung und Erzeugung von RF-System-Broadcast-Telegrammen Unterstützung von Long-Frames Safe-State-Modus zum Anhalten des Applikationsprogramms (z. B. wenn das Gerät durch eine fehlerhafte Projektierung oder Inbetriebnahme nicht korrekt funktioniert) Funktion zum Rücksetzen in den Auslieferungszustand
