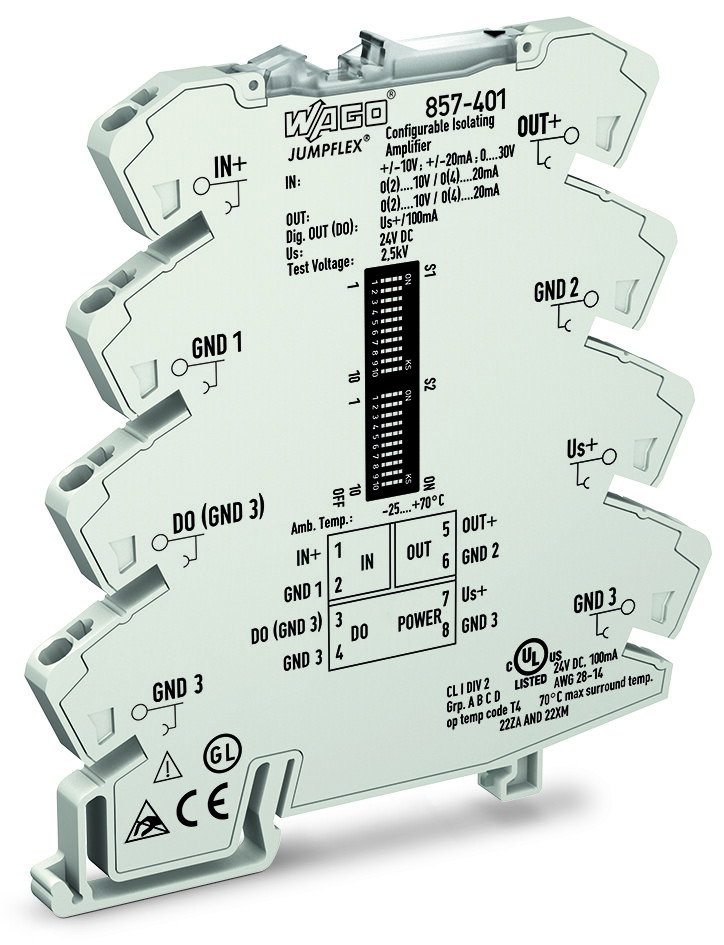

Trennverstärker,Strom- und Spannungseingangssignal,Strom- und Spannungsausgangssignal

Kurzbeschreibung:

Der konfigurierbare Trennverstärker wandelt analoge Normsignale und verstärkt, filtert und trennt die analogen Normsignale galvanisch voneinander.

Digitaler Schaltausgang (DO):

Der digitale Schaltausgang (DO) bietet die Möglichkeit, eine Meldung zu signalisieren. Für die Flanke können 2 Schaltverhalten ausgewählt werden:

GND-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, wird der Digitalausgang „GND“ ausgewählt.

U_s-schaltend: Für alle Werte, die kleiner als die untere Schaltschwelle oder größer als die obere Schaltschwelle sind, übernimmt der digitale Schaltausgang (DO) den Wert der Versorgungsspannung.

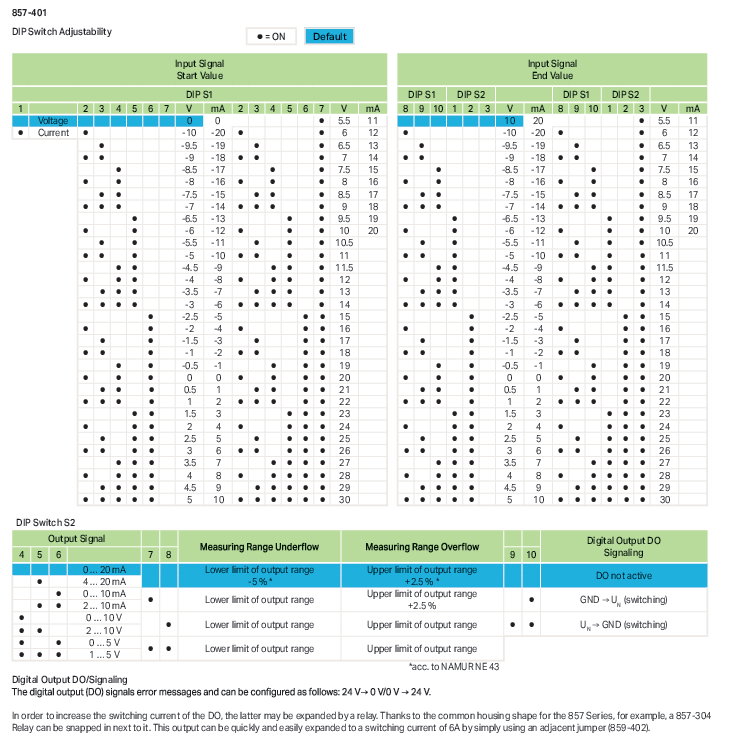

Die voreingestellten Schaltschwellen liegen bei 0 % und bei 100 % des Messbereichs des Eingangs. Über die PC-Konfigurationsschnittstelle können die Schaltschwellen angepasst werden. Die Hysterese der Schaltschwellen liegt bei 5 mV / 5 µA.

Merkmale:

• PC-Konfigurationsschnittstelle
• Kalibrierte Messbereichsumschaltung
• Analoge uni- und bipolare Normsignale eingangsseitig
• Zuschaltbares ClippingBegrenzung des analogen Normsignals auf die Messbereichsendwerte
• Galvanische 3-Wege-Trennung mit 2,5kV-Prüfspannung
