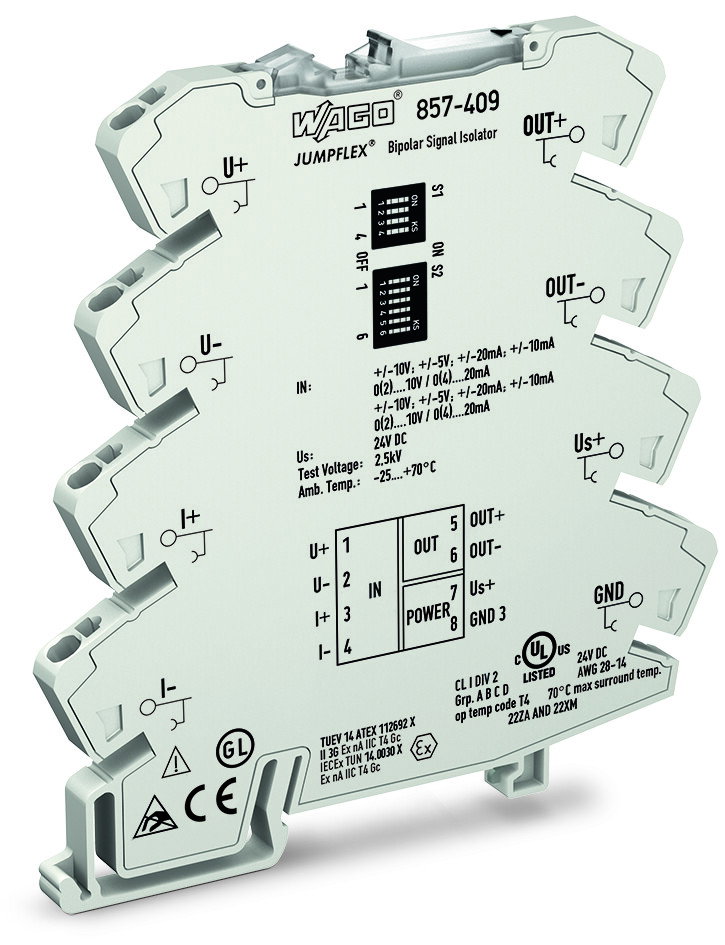

Trennverstärker,bipolares Strom- und Spannungseingangssignal,bipolares Strom- und Spannungsausgangssignal
Wago

Trennverstärker,bipolares Strom- und Spannungseingangssignal,bipolares Strom- und Spannungsausgangssignal

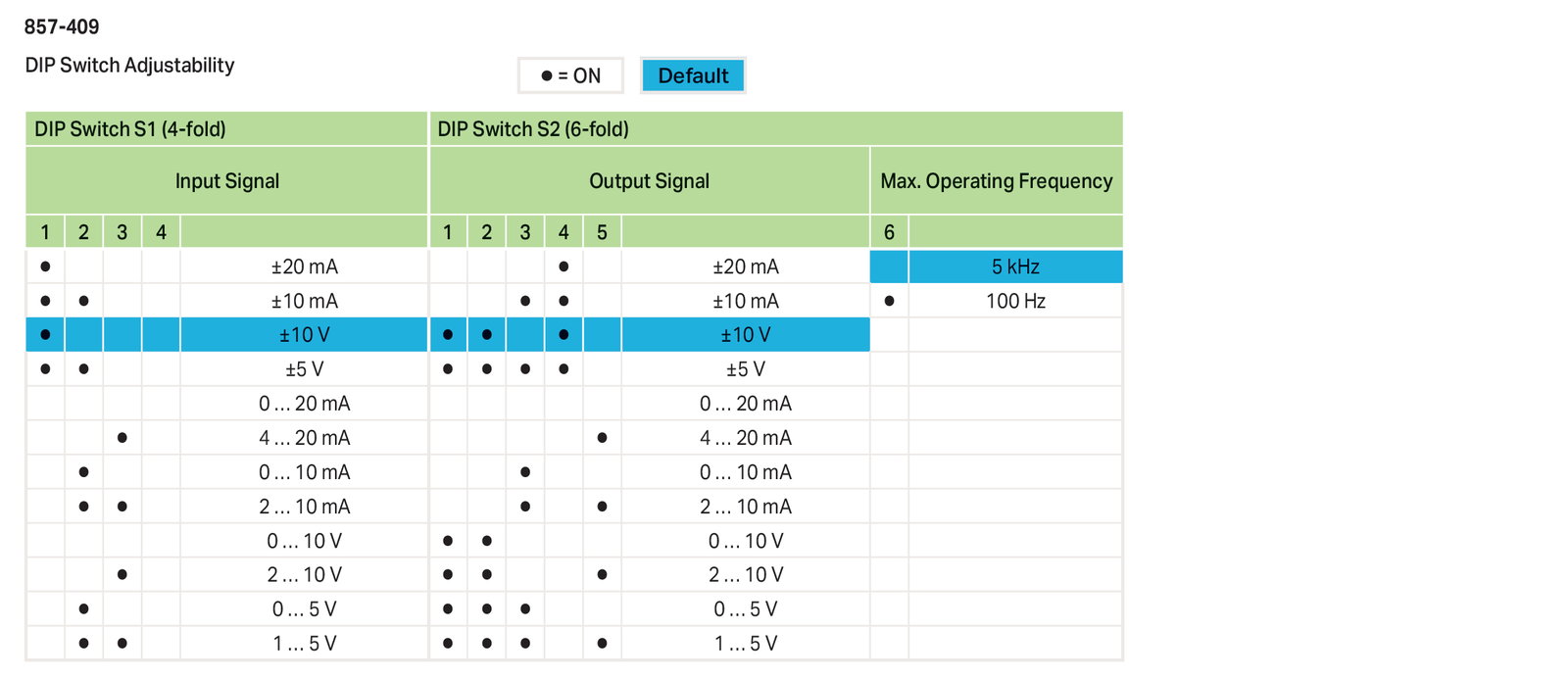

Trennverstärker; bipolares Strom- und Spannungseingangssignal; bipolares Strom- und Spannungsausgangssignal; Zero-/Span-Abgleich; Konfiguration per DIP Schalter; Versorgungsspannung DC 24 V; 6 mm Baubreite; 2,50 mm²

Kurzbeschreibung:

Der Bipolar-Trennverstärker wandelt analoge uni- und bipolare Normsignale und verstärkt, filtert und trennt die bipolaren analogen Normsignale galvanisch voneinander.

Merkmale:

  • Überlastschutz des Stromeingangs durch reversible Sicherung
  • Zero-/Span-Abgleich über die komplette Messspanne
  • Kalibrierte Messbereichsumschaltung
  • Analoge uni- und bipolare Normsignale eingangs-/ausgangsseitig
  • Umschaltbare Grenzfrequenz

Produktkennzeichen

SKU: 857-409
EAN: 4045454828493
GTIN: 4045454828493
MPN: 857-409

Voltimum+ Treupunkte Programm Treuepunkte: 314

Kategorien

Elektronische Bauteile Relais

ETIM Group

Sensoren

Spezifikationen

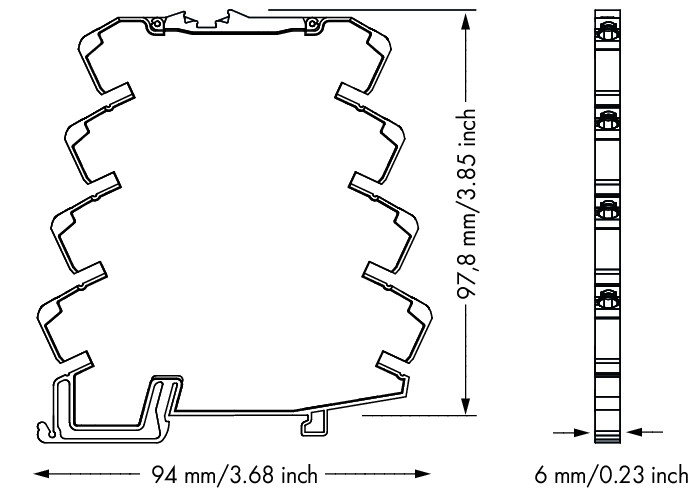

Höhe 94
Tiefe 94
Breite 6
Bürde 600 - 2000
Montageart Schnappbefestigung Tragschiene
Schaltstrom -
Gerätebauart sonstige
Schaltfrequenz -
Schaltspannung -
Bürdeneinfluss -
Leistungsaufnahme -
Anzahl der Kanäle 1
SIL nach IEC 61508 -
Art der Spannungsversorgung sonstige
Bemessungsversorgungsspannung DC 16.8 - 31.2
Anzahl der Ausgangsbereiche 0 V ... 1 V 0
Anzahl der Ausgangsbereiche 0 V ... 5 V 1
Anzahl der Ausgangsbereiche 5 V ... 0 V 0
Anzahl der Eingangsbereiche 0 V ... 1 V 0
Anzahl der Eingangsbereiche 0 V ... 5 V 1
Anzahl der Eingangsbereiche 5 V ... 0 V 0
Anzahl der Ausgangsbereiche 0 V ... 10 V 1
Anzahl der Ausgangsbereiche 0 V ... 24 V 0
Anzahl der Ausgangsbereiche 10 V ... 0 V 0
Anzahl der Ausgangsbereiche 2 V ... 10 V 1
Anzahl der Eingangsbereiche 0 V ... 20 V 0
Anzahl der Eingangsbereiche 0 V ... 30 V 0
Anzahl der Eingangsbereiche 10 V ... 2 V 0
Ausführung des elektrischen Anschlusses Federzuganschluss
Anzahl der Ausgangsbereiche -1 V ... +1 V 0
Anzahl der Ausgangsbereiche -5 V ... +5 V 1
Anzahl der Ausgangsbereiche 0 mA ... 5 mA 0
Anzahl der Eingangsbereiche -1 V ... +1 V 0
Anzahl der Eingangsbereiche -5 V ... +5 V 1
Anzahl der Eingangsbereiche 0 mA ... 5 mA 0
Anzahl der Ausgangsbereiche 0 mA ... 20 mA 1
Anzahl der Ausgangsbereiche 20 mA ... 0 mA 0
Anzahl der Ausgangsbereiche 4 mA ... 20 mA 1
Anzahl der Eingangsbereiche 0 mA ... 20 mA 0
Anzahl der Eingangsbereiche 20 mA ... 0 mA 0
Anzahl der Eingangsbereiche 4 mA ... 20 mA 0
Anzahl der Ausgangsbereiche -10 V ... +10 V 1
Anzahl der Ausgangsbereiche -5 mA ... +5 mA 0
Anzahl der Ausgangsbereiche 0 mV ... 200 mV 0
Anzahl der Ausgangsbereiche 0 mV ... 500 mV 0
Anzahl der Eingangsbereiche -10 V ... +10 V 1
Anzahl der Eingangsbereiche -5 mA ... +5 mA 0
Anzahl der Eingangsbereiche 0 mV ... 200 mV 0
Anzahl der Eingangsbereiche 0 mV ... 500 mV 0
Anzahl der Ausgangsbereiche -10 mA ... +10 mA 1
Anzahl der Ausgangsbereiche -20 mA ... +20 mA 1
Anzahl der Eingangsbereiche -10 mA ... +10 mA 1
Anzahl der Eingangsbereiche -20 mA ... +20 mA 0
Anzahl der Ausgangsbereiche -100 mV ... +100 mV 0
Anzahl der Ausgangsbereiche -500 mV ... +500 mV 0
Anzahl der Eingangsbereiche -300 mV ... +300 mV 0
Galvanische Trennung zwischen Ausgang zu Ausgang Nein
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen Ja
