DALI-Multi-Master

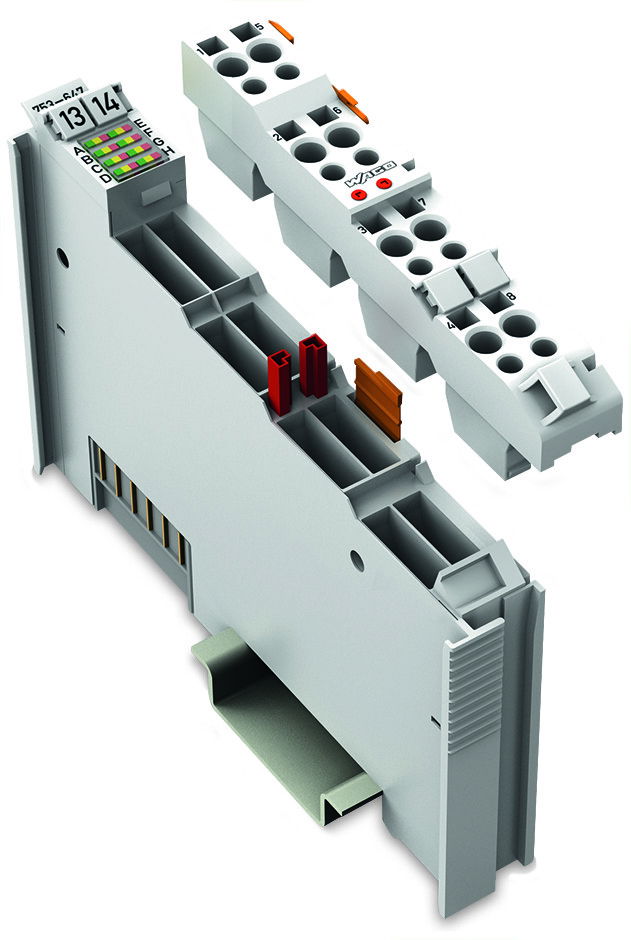

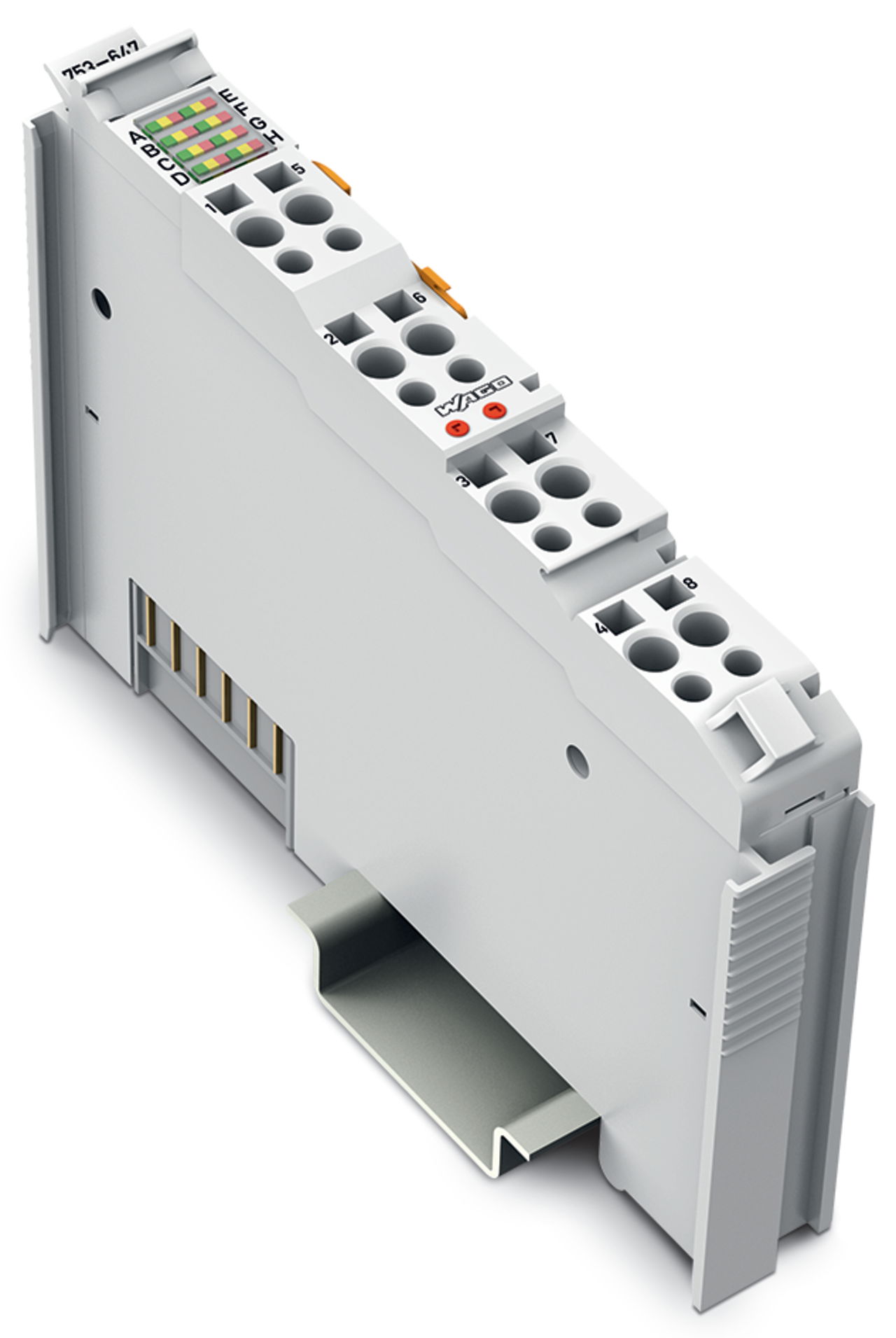

Der DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.
Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).
Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen.
Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder „stand-alone“ betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann.
Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:
1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.
2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)
Produktkennzeichen
Treuepunkte:
229
Kategorien
Eigenschaften
|
Höhe
|
100 mm
|
|
Tiefe
|
69 mm
|
|
Breite
|
12 mm
|
|
IO-Link Master
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Funkstandard GSM
|
Nein
|
|
Funkstandard LTE
|
Nein
|
|
Systemkomponente
|
Nein
|
|
Funkstandard GPRS
|
Nein
|
|
Funkstandard UMTS
|
Nein
|
|
Funkstandard eGPRS
|
Nein
|
|
SIL nach IEC 61508
|
ohne
|
|
Fronteinbau möglich
|
Nein
|
|
Mit Potentialtrennung
|
Ja
|
|
Rack-Montage möglich
|
Nein
|
|
Funkstandard Bluetooth
|
Nein
|
|
Versorgungsspannung DC
|
18 - 18 V
|
|
Funkstandard WLAN 802.11
|
Nein
|
|
Versorgungsspannung AC 50 Hz
|
|
|
Versorgungsspannung AC 60 Hz
|
|
|
Wand-/Direktmontage möglich
|
Nein
|
|
Unterstützt Protokoll für ASI
|
Nein
|
|
Unterstützt Protokoll für CAN
|
Nein
|
|
Unterstützt Protokoll für KNX
|
Nein
|
|
Unterstützt Protokoll für LON
|
Nein
|
|
Anzahl der HW-Schnittstellen CAN
|
|
|
Anzahl der HW-Schnittstellen USB
|
|
|
Geeignet für Tragschienenmontage
|
Ja
|
|
Anzahl der Schnittstellen PROFINET
|
|
|
Unterstützt Protokoll für Modbus
|
Nein
|
|
Unterstützt Protokoll für SERCOS
|
Nein
|
|
Unterstützt Protokoll für TCP/IP
|
Nein
|
|
Explosionsschutz-Kategorie für Gas
|
ohne
|
|
Geeignet für Sicherheitsfunktionen
|
Nein
|
|
Unterstützt Protokoll für SUCONET
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ia)
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ib)
|
Nein
|
|
Spannungsart der Versorgungsspannung
|
DC
|
|
Unterstützt Protokoll für EtherCAT
|
-
|
|
Unterstützt Protokoll für INTERBUS
|
Nein
|
|
Unterstützt Protokoll für PROFIBUS
|
Nein
|
|
Anzahl der HW-Schnittstellen Wireless
|
|
|
Anzahl der HW-Schnittstellen parallel
|
|
|
Anzahl der HW-Schnittstellen sonstige
|
1
|
|
Explosionsschutz-Kategorie für Staub
|
ohne
|
|
Performance Level nach EN ISO 13849-1
|
ohne
|
|
Unterstützt Protokoll für DeviceNet
|
Nein
|
|
Unterstützt Protokoll für PROFIsafe
|
Nein
|
|
Unterstützt Protokoll für EtherNet/IP
|
Nein
|
|
Unterstützt Protokoll für PROFINET IO
|
Nein
|
|
Unterstützt Protokoll für SafetyBUS p
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell TTY
|
|
|
Unterstützt Protokoll für Data-Highway
|
Nein
|
|
Unterstützt Protokoll für PROFINET CBA
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell RS-232
|
|
|
Anzahl der HW-Schnittstellen seriell RS-422
|
|
|
Anzahl der HW-Schnittstellen seriell RS-485
|
|
|
Unterstützt Protokoll für INTERBUS-Safety
|
Nein
|
|
Unterstützt Protokoll für DeviceNet Safety
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse I
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse II
|
Nein
|
|
Unterstützt Protokoll für Foundation Fieldbus
|
Nein
|
|
Unterstützt Protokoll für sonstige Bussysteme
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Division 1
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Division 2
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse III
|
Nein
|
|
Anzahl der HW-Schnittstellen Industrial Ethernet
|
|
|
Feldbusanschluss über seperaten Buskoppler möglich
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
|
Nein
|
|
Unterstützt Protokoll für AS-Interface Safety at Work
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
|
Nein
|
