Eine eingehende Kenntnis Ihrer Wi-Fi-Umgebung ist unerlässlich, um Benutzern eine nahtlose drahtlose Erfahrung zu bieten. Unabhängig davon, ob Sie den besten Standort und die beste Konfiguration für einen neuen WLAN Access Point (AP) bestimmen, vorhandene APs im Zuge von Umgebungsänderungen feinabstimmen oder allgemeine Probleme beheben möchten – ein klares Bild von Ihrem WLAN ist unerlässlich.
Tools zur Standortanalyse, die Heatmaps erzeugen, liefern eine hilfreiche visuelle Darstellung der Wi-Fi-Signalstärke mithilfe eines farbcodierten Ansatzes. Doch das ist nur eine Seite der Medaille. Bei der Fehlersuche in modernen Wi-Fi-Netzwerken vor Ort müssen Sie zusätzliche Faktoren berücksichtigen, wie Kanalauslastung, Gleichkanal- und Nebenkanalstörungen von Geräten in Ihrem Netzwerk und von benachbarten Netzwerken. Mit dem Fluke Networks LinkIQ™ Duo Kabel+WiFi+Netzwerktester erhalten Sie tiefere Einblicke und ein klares, umfassendes Bild Ihrer gesamten RF-Umgebung.
Die grafische Oberfläche für Kanäle
Der LinkIQ Duo-Tester listet alle verfügbaren Wi-Fi-Netzwerke (SSID) nach Namen auf, zusammen mit Signalstärke, Sicherheitsstatus, unterstützter Wi-Fi-Technologie und der Anzahl der APs in Reichweite. Außerdem werden alle verfügbaren APs angezeigt, einschließlich des Namens (BSSID) jedes AP-Funkgeräts und einer Zusammenfassung der unterstützten Netzwerke und Wi-Fi-Technologien sowie der Signalstärke, des Sicherheitsstatus, der Frequenzbänder und der Kanäle. Mit dem LinkIQ Duo-Tester können Sie ganz einfach die Signalstärke sowie die Sende- und Empfangsraten für bestimmte APs in bestimmten Bändern testen. Dies ist sehr praktisch, da Sie bei Telefonen und anderen Endgeräten nicht kontrollieren können, mit welchem AP Sie sich verbinden.

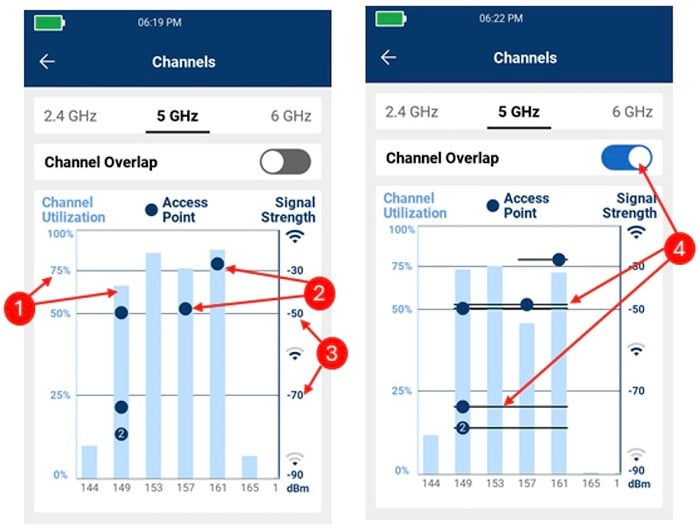

Der LinkIQ Duo-Tester zeichnet sich vor allem durch seine einzigartige Fähigkeit aus, eine Kombination aus Kanalauslastung, Signalstärke und Interferenzen für AP-Funkgeräte in den Frequenzbändern 2,4 GHz, 5 GHz oder 6 GHz anzuzeigen. When you choose "Channels" from the home screen, the LinkIQ Duo tester shows all three of these critical factors in a single intuitive screen for fast analysis. Hier ist ein genauerer Blick auf diese Oberfläche.
1. Channel utilization is designated by the light blue bar that corresponds to the left axis. Im Allgemeinen bietet eine Kanalauslastung von weniger als 50 % die beste Leistung, insbesondere bei Anwendungen mit hohem Durchsatz, wie z. B. Video-Streaming. Hier zeigt der LinkIQ Duo-Tester, dass die Kanäle 149 bis 161 derzeit ausgelastet sind, während die Kanäle 144 und 165 eine sehr geringe Auslastung aufweisen. Wenn diese Kanäle durchgehend so stark ausgelastet sind, kann dies zu Leistungseinbußen für Benutzer führen. Daher kann es sinnvoll sein, Maßnahmen zu ergreifen, wie z. B. AP-Funkgeräte auf weniger ausgelastete Kanäle zu verlegen oder zusätzliche APs zu installieren, um den Datenverkehr zu bewältigen.
2. The blue dots denote the number of AP radios using that channel. Hier nimmt der LinkIQ Duo-Tester vier Funkgeräte auf Kanal 149 wahr.
3. AP radios are positioned on the graph according to their signal strength (dBm), which corresponds to the right axis. Ein höherer dBm-Wert (näher an Null) weist auf ein stärkeres Signal hin, das mit höheren Datenübertragungsgeschwindigkeiten und zuverlässigeren Verbindungen korreliert. Als allgemeine Regel gilt, dass eine Signalstärke von -65 dBm oder besser bevorzugt wird, um Anwendungen wie Sprache und Video zu unterstützen. Eine Signalstärke von -65 dBm bis -75 dBm kann für langsame Anwendungen wie E-Mail ausreichend sein, alles darunter ist wahrscheinlich zu schwach, um nützlich zu sein. Hier zeigt der LinkIQ Duo-Tester, dass das AP-Funkgerät, das den Kanal 161 nutzt, eine ausgezeichnete Signalstärke von -29 dBm hat. Außerdem hat an dieser Position ein Funkgerät auf Kanal 149 ein gutes Signal von etwa -50 dBm, während drei andere ein schwächeres Signal unter -70 dBm haben. Hier liegt eine Störbeeinflussung zwischen Kanälen vor, da mehrere Funkgeräte auf demselben Kanal sichtbar sind. Benutzer aller vier Funkgeräte teilen sich den Kanal, was zu einer geringeren Leistung führen kann. Wenn die Nutzer in diesem Bereich eines der drei Funkgeräte mit niedrigem Signal verwenden, wird ihre Leistung weiter beeinträchtigt. Eine geringe Signalstärke kann auf eine zu große Entfernung zu den APs, physische Hindernisse oder Interferenzen zurückzuführen sein. Die 5-GHz- und 6-GHz-Bänder sind anfälliger für eine Signalschwächung durch Wände, Türen und Möbel, insbesondere Materialien wie Beton und Metall.
4. Switching on the Channel Overlap feature displays a horizontal line to show the range of channels an AP radio is using so you can see where there is potential channel overlap. AP-Funkgeräte können so eingestellt werden, dass sie mehrere benachbarte Kanäle verwenden, was die Leistung erhöht, aber andere Funkgeräte auf diesen Kanälen stören kann. Der LinkIQ Duo-Tester zeigt beispielsweise an, dass das Funkgerät, das auf Kanal 161 betrieben wird, einen 40 MHz breiten Kanal (zwei 20-MHz-Standardkanäle) verwendet, der in Kanal 157 hineinreicht. Die Überlappungslinie zeigt, dass dadurch eine Interferenz mit anderen Funkgeräten entsteht, die auf diesem Kanal betrieben werden. Beachten Sie, dass die Funkgeräte auf Kanal 149 80 MHz breite Kanäle verwenden, sodass sie alle das Funkgerät auf Kanal 161 stören werden. Wenn zwei oder mehr APs im selben Raum über Funkgeräte verfügen, die denselben Kanal bzw. dieselben Kanäle verwenden, kommt es zu Gleichkanalstörungen. APs teilen sich dann die Bandbreite, was die Leistung einschränken kann. Überlappung (auch als Nebenkanalstörung bekannt) ist ein potenziell größeres Problem. Während APs mit Funkgeräten auf demselben Kanal zusammenarbeiten und die Bandbreite gemeinsam nutzen, ist dies bei APs mit Funkgeräten, die verschiedene, sich überschneidende Kanäle nutzen, nicht der Fall. Folglich kommt es zu Paketverlust und Übertragungswiederholungen. Daher kann die Vermeidung von Kanalüberlappungen zu einer besseren Leistung führen.
Ein tieferer Einblick in den Kanal

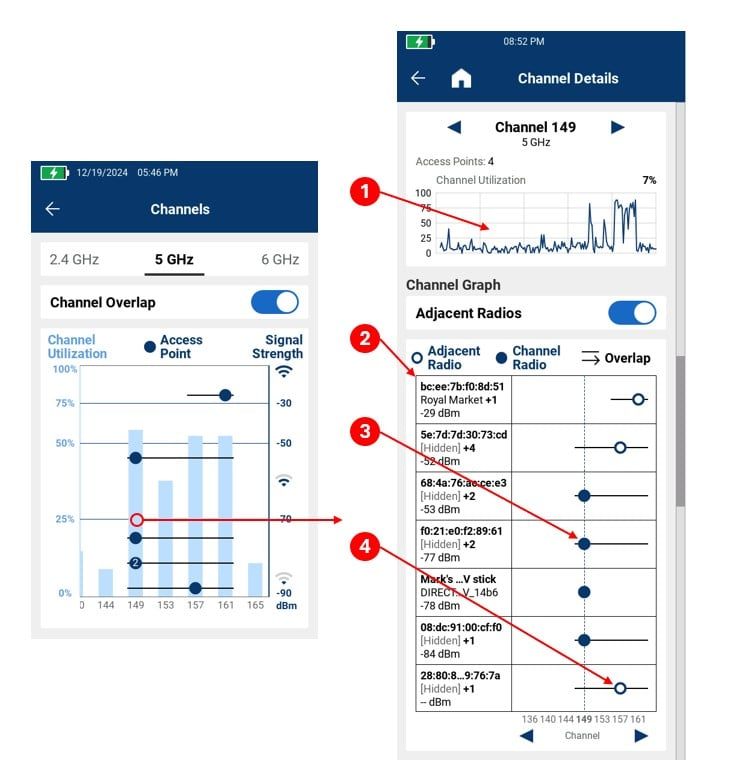

Der LinkIQ Duo-Tester bietet Ihnen über den Kanalbildschirm einen tieferen Einblick. Wie die folgende Grafik verdeutlicht, werden bei der Auswahl von Kanal 149 Details wie die Auslastung über einen Zeitraum und eine Liste der AP-Funkgeräte, die auf diesem Kanal betrieben werden, mit zugehöriger BSSID, ihrem Netzwerk und ihrer Signalstärke angezeigt. You can also see the range of channels for each AP radio and turn on "Adjacent Radios" to see other radios operating on adjacent channels, which can cause interference.
1. Kanalauslastung über einen Zeitraum für Kanal 149.
2. Liste der AP-Funkgeräte, die auf Kanal 149 betrieben werden, in der Reihenfolge der Signalstärke.
3. Kanäle für AP-Funkgeräte auf Kanal 149. Hier zeigt der LinkIQ Duo-Tester, dass das Funkgerät f0:21:e0:f2:89:61 mit dem primären Kanal 149 konfiguriert ist, und die horizontale Linie zeigt an, dass es für die Verwendung eines 80 MHz breiten Kanals konfiguriert ist, der die Kanäle 149 bis 161 abdeckt.
4. Wenn die Option für benachbarte Funkgeräte ausgewählt ist, werden Funkgeräte mit einem anderen primären Kanal, die mit dem ausgewählten Kanal überlappen, angezeigt. Hier zeigt der LinkIQ Duo-Tester ein benachbartes Funkgerät an, dessen primärer Kanal 157 ist mit einer Bandbreite von 80 MHz. Das bedeutet, dass es den ausgewählten Kanal (149) stören könnte. Dieses Funkgerät hat jedoch ein zu schwaches Signal, um andere Geräte an diesem speziellen Standort zu stören. In fact, the blank signal strength reading -dBm indicates that the LinkIQ had previously "seen" this radio but is not currently seeing any beacons from it.
Einblicke in einzelne Access Points

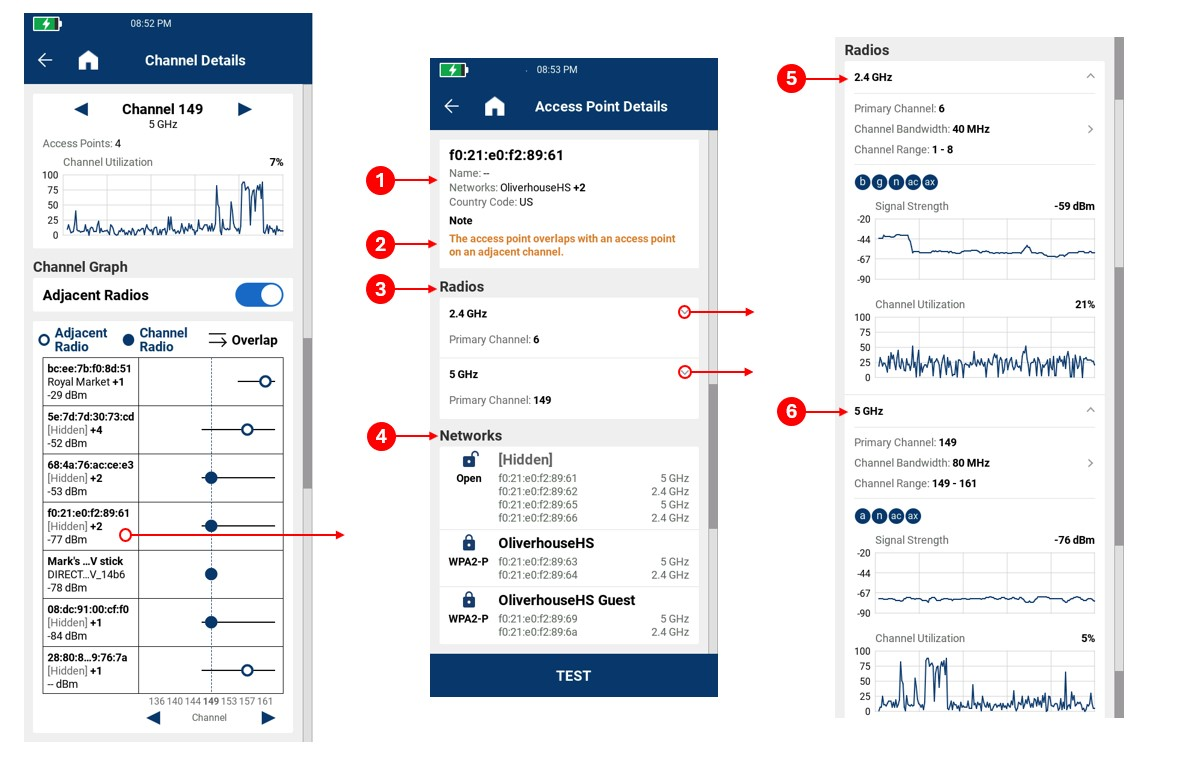

Benutzer können im LinkIQ Duo-Bildschirm mit den Kanaldetails ein bestimmtes Funkgerät auswählen, um seine Access-Point-Details anzuzeigen. In der Grafik unten wurde das Funkgerät mit der BSSID f0:21:e0:f2:89:61 mit dem primärem Kanal 149 ausgewählt, um Details wie BSSID, Name (falls verfügbar), Ländercode, alle auf den einzelnen Frequenzen betriebenen Funkgeräte mit ihrem primären Kanal und die vom AP unterstützten Netzwerke anzuzeigen. Durch Betätigen der Abwärtspfeile rechts neben den Funkgeräteinträgen werden Kanalbandbreite (Größe), Kanalbereich, Signalstärke und Kanalauslastung über einen Zeitraum angezeigt.
1. Access Point-Details, einschließlich BSSID, Name (falls verfügbar), Netzwerke und Ländercode.
2. Im Bereich Hinweise werden potenzielle Probleme wie überlappende Kanäle, schwache Verschlüsselung und schwache Signale angezeigt.
3. Liste aller Funkgeräte im AP, einschließlich zugehöriger Frequenz und primärem Kanal. Dieser AP hat ein Funkgerät, das mit 2,4 GHz auf Kanal 6 betrieben wird, und ein Funkgerät, das mit 5 GHz auf Kanal 149 betrieben wird.
4. Liste aller vom AP unterstützten Netzwerke.
5. Detaillierte Informationen für das AP-Funkgerät, das mit 2,4 GHz betrieben wird, einschließlich Signalstärke und Kanalauslastung.
6. Detaillierte Informationen für das AP-Funkgerät, das mit 5 GHz betrieben wird, einschließlich Signalstärke und Kanalauslastung.
Durchführen einer Wi-Fi-Verbindungsprüfung
Auf dem Bildschirm Access-Point-Details des LinkIQ Duo-Testers können Benutzer durch Berühren von Test ein Netzwerk auswählen, um alle in diesem Netzwerk betriebenen Funkgeräte anzuzeigen und Wi-Fi-Verbindungsprüfungen für bestimmte Funkgeräte durchzuführen. So können die Signalstärke, die Sende- und Empfangsraten und die Latenz (Ping) bestimmt werden.

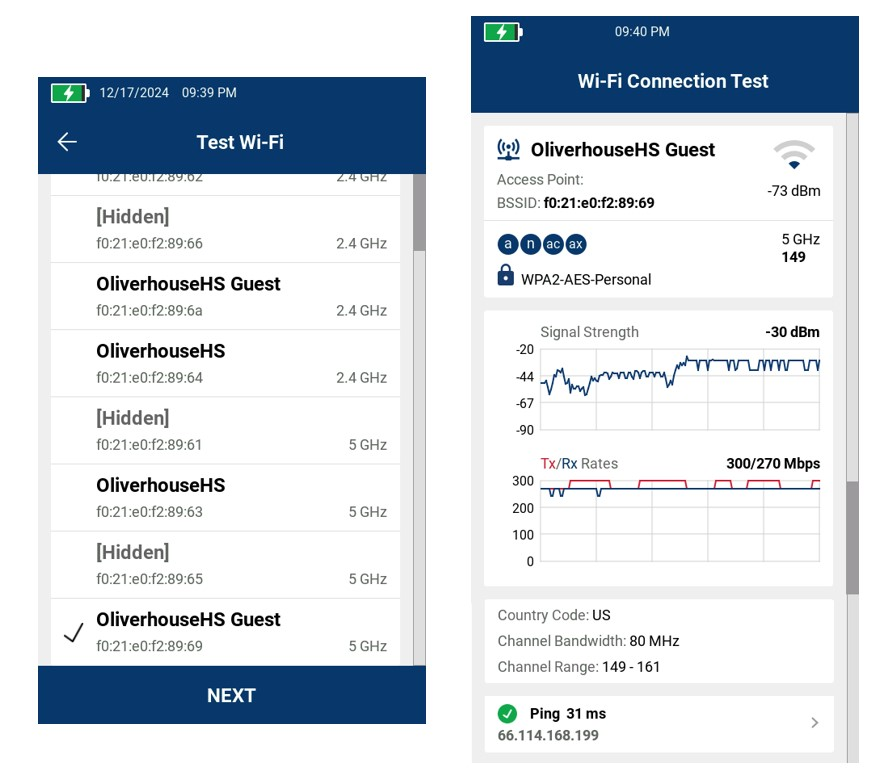

On the screens below, we’ve selected the radio operating at 5 GHz on the network "OliverhouseHS Guest" to run a Wi-Fi connection test. Sie können die Ergebnisse einer Wi-Fi-Verbindungsprüfung einfach mit beschreibenden Namen im Tester speichern oder die Daten vom Tester in die LinkWare™ PC-Software von Fluke Networks exportieren, um die Ergebnisse zu speichern und PDF-Berichte zu erstellen.
Dank der einfachen, benutzerfreundlichen Wi-Fi-Testschnittstelle des LinkIQ Duo Kabel+WiFi+Netzwerktesters können Sie die Herausforderungen komplexer moderner Wi-Fi-Unternehmensnetzwerke souverän meistern. Der Tester liefert Ihnen alle wichtigen Informationen über Ihre Wi-Fi-Umgebung, damit Sie fundierte Entscheidungen für eine optimale Wi-Fi-Abdeckung und -Leistung treffen können. Darüber hinaus hilft er Ihnen, Problembereiche rasch zu erkennen und zu beheben. Zudem können Sie mit dem LinkIQ Duo-Tester das kabelgebundene Netzwerk, die Verkabelung und die PoE-Funktionalität prüfen, auf die Ihre Wi-Fi-APs angewiesen sind.
