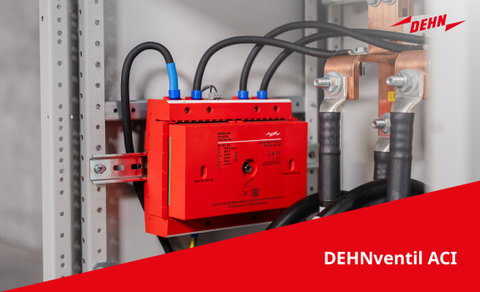

Sicheres Arbeit an elektrischen Anlagen und eine hohe Verfügbarkeit der Energieversorgung stehen bei Niederspannungsschaltanlagen oft im Widerspruch. Mit dem DEHNventil ACI lassen sich beide Anforderungen nun konsequent vereinen: Der anschlussfertige Kombi-Ableiter (Typ 1 + 2 + 3) wurde speziell für den Einsatz am Speisepunkt der Niederspannungsschaltanlage entwickelt und setzt neue Maßstäbe in puncto Arbeitssicherheit, Leistungsfähigkeit und Wartungsfreundlichkeit.
Arbeitssicherheit als zentrales Entscheidungskriterium
Arbeiten in Niederspannungsschaltanlagen sind mit besonderen Risiken verbunden. Trotz der Bezeichnung „Niederspannung“ können am Speisepunkt sehr hohe Kurzschlussströme auftreten, die im Fehlerfall zu Störlichtbögen, thermischen Belastungen und lebensgefährlichen Situationen führen können. Aus diesem Grund gelten für Arbeiten an elektrischen Anlagen für die dort verantwortliche Elektrofachkraft klare arbeitsschutzrechtliche Vorgaben, unter anderem aus der DIN VDE 0105-100, einschließlich der bekannten fünf Sicherheitsregeln.
In der Praxis bedeutet dies häufig: Soll ein Überspannungsschutzgerät direkt am Speisepunkt, also vor dem Hauptschalter, installiert oder gewartet werden, muss die Anlage freigeschaltet sein, um ein sicheres Arbeiten zu ermöglichen. Für Industrieunternehmen, Energieversorger und Gewerbebetriebe ist eine solche Unterbrechung der Stromversorgung jedoch mit erheblichen Nachteilen verbunden - von Produktionsstillständen bis hin zu Risiken für versorgungskritische Prozesse.
Genau an diesem Punkt setzt das Sicherheitskonzept des DEHNventil ACI an. Die integrierte ACI-Technologie sorgt dafür, dass sich das Schutzmodul im Defekt- oder am Lebensdauerende selbstständig, sicher und normenkonform elektrisch vom Netz trennt. Dadurch wird das Modul spannungsfrei, ohne dass für den Tausch des Überspannungsableiters die gesamte Anlage abgeschaltet werden muss. Ein Modultausch ist somit auch unter Spannung möglich, selbstverständlich unter Beachtung der gesetzlichen Vorgaben zum Arbeitsschutz und durch entsprechend qualifiziertes Fachpersonal, das zum Arbeiten an solchen Anlagen qualifiziert ist.

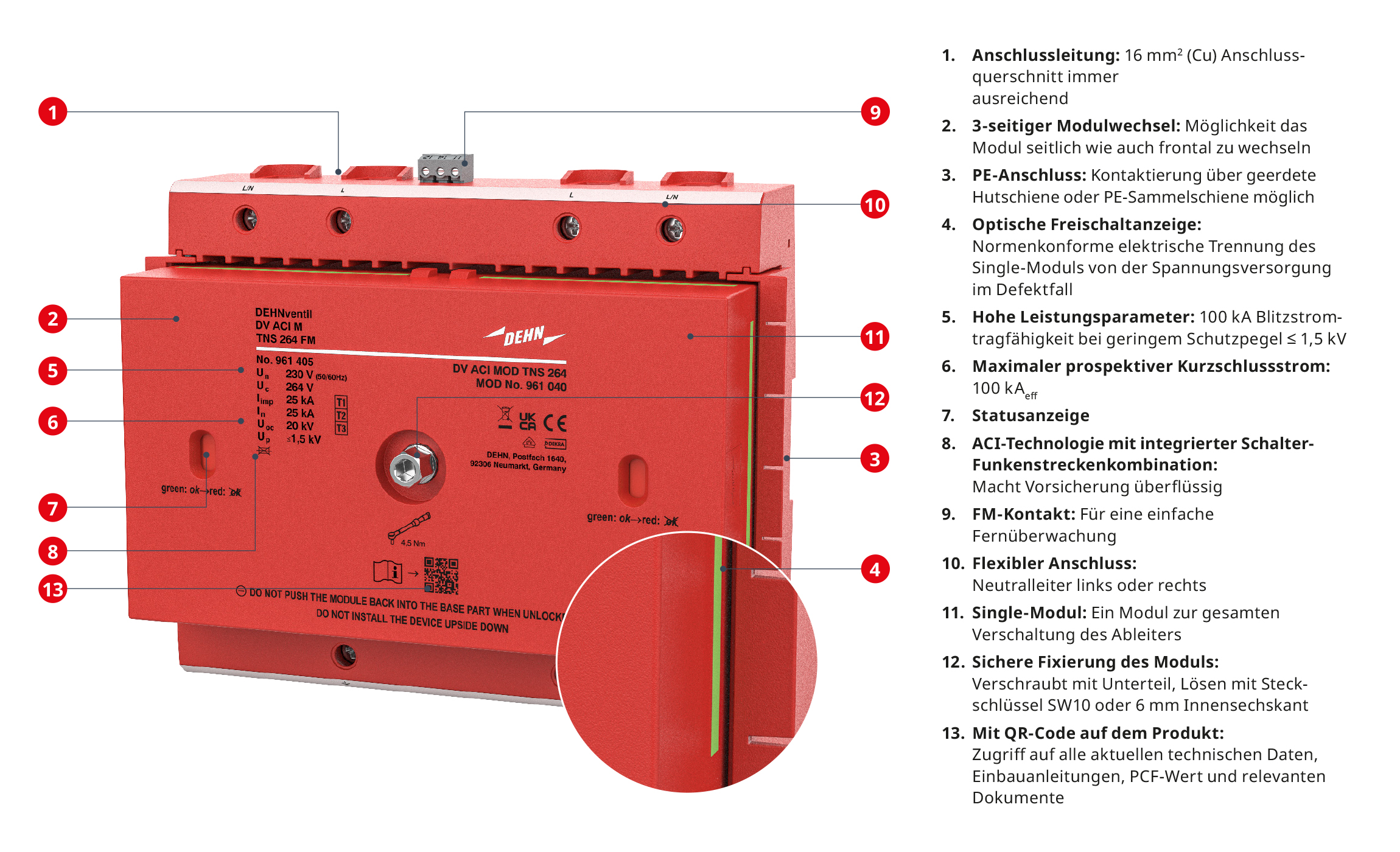

Eine gut sichtbare optische Freischaltanzeige signalisiert den Betriebszustand eindeutig von allen Seiten. Zusätzlich ist das Schutzmodul mechanisch sicher mit dem Basisteil verschraubt und kann sowohl von vorne oder seitlich entnommen werden. Das reduziert Risiken bei der Arbeit an elektrischen Anlagen deutlich und unterstützt das (S)TOP-Prinzip des Arbeitsschutzes, bei dem technische Lösungen Vorrang vor organisatorischen oder persönlichen Maßnahmen haben.
Maximale Anlagenverfügbarkeit ohne Kompromisse
Gerade in Industrieanlagen, Rechenzentren oder kritischen Infrastrukturen ist ein Abschalten der Energieversorgung meist keine Option. Herkömmliche Lösungen erfordern bei einem Modultausch oftmals ein vollständiges Freischalten der elektrischen Anlage – mit entsprechenden Stillstandszeiten. Anders beim DEHNventil ACI. Der Kombi-Ableiter ermöglicht einen wartungsfreundlichen Modultausch ohne Abschaltung der Anlage. Die ACI-Technologie beherrscht alle Fehlerszenarien zuverlässig – von kleinen Leckströmen bis hin zu höchsten Kurzschlussströmen bis zu 100 kAeff. So bleiben nachgelagerte Sicherungen sicher, die Energieversorgung stabil und die Systemverfügbarkeit hoch.
Leistungsstarker Schutz am Einspeisepunkt
Mit einer Blitzstromtragfähigkeit von 100 kA (10/350 µs) und einer Kurzschlussfestigkeit von 100 kAeff eignet sich der Kombi-Ableiter für Anwendungen bis zur höchsten Blitzschutzklasse. Als Typ 1 + 2 + 3 schützt er nicht nur die Energieversorgung am Einspeisepunkt, sondern auch Endgeräte innerhalb einer Leitungslänge von bis zu 10 Metern. Der niedrige Schutzpegel von ≤ 1,5 kV reduziert die Belastung angeschlossener Betriebsmittel nachhaltig.
Normkonform, kompakt und montagefreundlich
Durch die integrierte Schalter-Funkenstreckenkombination macht die ACI-Technologie eine sonst notwendige Vorsicherung überflüssig. Das vereinfacht Planung und Installation erheblich. Ein weiterer Vorteil: Die PE-seitige Kontaktierung über Hut- oder Sammelschiene plus ein Anschlussquerschnitt von 16 mm² Cu ist immer ausreichend. Dies vermeidet eine falsche Dimensionierung und unterstützt die einfache Einhaltung der DIN VDE 0100-534, insbesondere hinsichtlich der maximal zulässigen Anschlussleitungslänge von 0,5 m. Flexible Einbaumöglichkeiten auf Hutschiene oder Sammelschiene sowie der wahlweise links- oder rechtsseitige Neutralleiteranschluss runden das praxisgerechte Gesamtkonzept ab.
Fazit:
DEHNventil ACI kombiniert Arbeitssicherheit mit maximaler Anlagenverfügbarkeit, leistungsstarkem Blitz- und Überspannungsschutz sowie einfache bzw. praxisgerechte Integration in die Niederspannungsschaltanlage.
Eine Lösung, die Technik, Normen und Praxis konsequent zusammenbringt – für sichere Energieverteilungen ohne Kompromisse.
