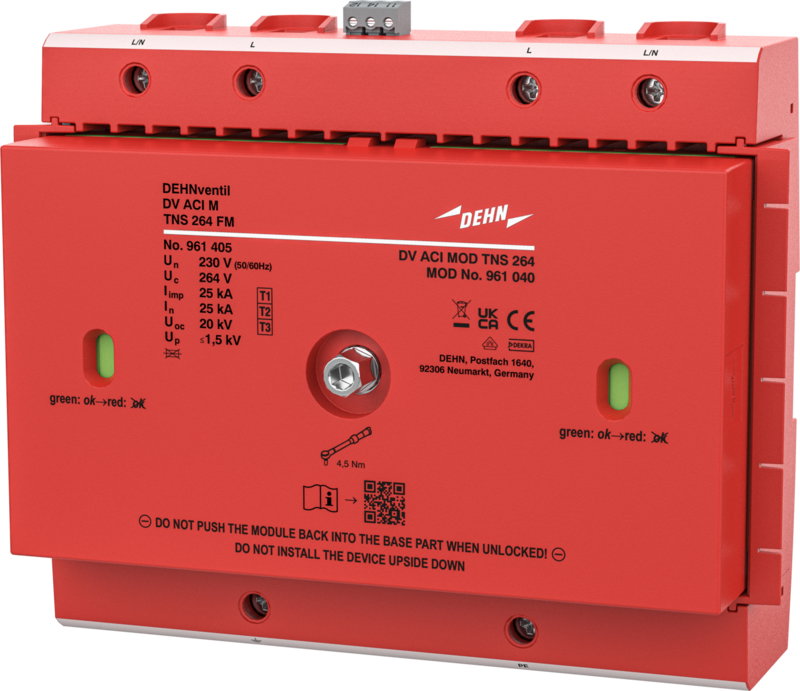

Kombi-Ableiter Typ 1+2+3 DEHNventil ACI vierpolig fuer TN-S-Systeme mit FM
Vierpoliger Kombiableiter DEHNventil ACI M TNS, Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 auf Funkenstreckenbasis mit integrierter ACI-Schalter-/Funkenstrecke. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A – 2.
Produktkennzeichen
SKU: 961405
EAN: 4013364513365
GTIN: 4013364513365
MPN: DV ACI M TNS 264 FM
*Auf Anfrage verfügbar - bitte in den Warenkorb legen, um Verfügbarkeit zu prüfen
Kategorien
Eigenschaften
|
Polzahl
|
4
|
|
Baugröße
|
sonstige
|
|
Montageart
|
Hutschiene TH35
|
|
Netzform DC
|
Nein
|
|
Netzform IT
|
Nein
|
|
Netzform TN
|
Nein
|
|
Netzform TT
|
Nein
|
|
Prüfklasse
|
Typ 1 und 2 und 3
|
|
Schutzpegel
|
-
|
|
Netzform TN-C
|
Nein
|
|
Netzform TN-S
|
Ja
|
|
Schutzart (IP)
|
IP20
|
|
Nennspannung AC
|
230
|
|
Nennspannung DC
|
-
|
|
Netzform TN-C-S
|
Nein
|
|
Schutzpegel L-N
|
-
|
|
Max. PV-Spannung
|
-
|
|
Schutzpegel L-PE
|
1.5
|
|
Schutzpegel N-PE
|
1.5
|
|
Netzform sonstige
|
Nein
|
|
Fernsignalisierung
|
Ja
|
|
Schutzpegel (DC+ - DC-)
|
-
|
|
Integrierte Vorsicherung
|
Ja
|
|
Signalisierung am Gerät
|
optisch
|
|
Höchste Dauerspannung AC
|
264
|
|
Höchste Dauerspannung DC
|
-
|
|
Spezifische Energie (W/R)
|
156.25
|
|
Folgestromlöschfähigkeit
|
50
|
|
Schutzpegel (DC+/DC- - PE)
|
-
|
|
Blitzstoßstrom (10/350 µs)
|
100
|
|
Überstromgeschützter Spannungsabgriff
|
Nein
|
|
Spannungsschaltende Funkenstreckentechnologie
|
Ja
|
|
Max. Leiterquerschnitt flexibel (feindrähtig)
|
25
|
|
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
|
35
|
|
Energetisch koordinierte Schutzwirkung zum Endgerät
|
Ja
|
|
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
|
-
|
|
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
|
-
|
