Technische Daten
Wichtigste Produkteigenschaften
Unterstützt Protokoll für EtherCAT
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
Ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
Ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
Ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
Ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
Nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
Nein
Zertifiziert für UL-Gefahrenbereich Klasse I
Ja
Zertifiziert für UL-Gefahrenbereich Klasse II
Nein
Zertifiziert für UL-Gefahrenbereich Klasse III
Nein
Zertifiziert für UL-Gefahrenbereich Division 1
Ja
Zertifiziert für UL-Gefahrenbereich Division 2
Nein
Breite
51 mm
Höhe
100 mm
Tiefe
71.1 mm
Geeignet für Sicherheitsfunktionen
Nein
Unterstützt Protokoll für LON
Nein
Anzahl der HW-Schnittstellen Industrial Ethernet
1
Anzahl der HW-Schnittstellen seriell RS-232
Anzahl der HW-Schnittstellen seriell RS-422
Anzahl der HW-Schnittstellen seriell RS-485
Anzahl der HW-Schnittstellen seriell TTY
Anzahl der HW-Schnittstellen USB
Anzahl der HW-Schnittstellen parallel
Anzahl der HW-Schnittstellen sonstige
Mit optischer Schnittstelle
Nein
Art der Eingangsspannung
DC
Unterstützt Protokoll für TCP/IP
Nein
Unterstützt Protokoll für ASI
Nein
Unterstützt Protokoll für PROFIBUS
Nein
Unterstützt Protokoll für CAN
Nein
Unterstützt Protokoll für INTERBUS
Nein
Unterstützt Protokoll für KNX
Nein
Unterstützt Protokoll für Modbus
Ja
Unterstützt Protokoll für Data-Highway
Nein
Unterstützt Protokoll für DeviceNet
Nein
Unterstützt Protokoll für SUCONET
Nein
Unterstützt Protokoll für sonstige Bussysteme
Nein
Anzahl der Steckplätze
1
Mit steckbaren Baugruppen, digitale Ein-/Ausgangssignale
Ja
Mit steckbaren Baugruppen, analoge Ein-/Ausgangssignale
Ja
Mit steckbaren Baugruppen, Kommunikationsmodule
Ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module
Ja
Mit steckbaren Baugruppen, Zentralmodule
Ja
Mit steckbaren Baugruppen, sonstige
Ja
Mit Potentialtrennung
Ja
Mit integrierter Stromversorgung
Nein
Ausführung des elektrischen Anschlusses
Federzuganschluss
Geeignet für Tragschienenmontage
Ja
Mit Buskoppler für modularen Stationsaufbau
Ja
Explosionsschutz-Kategorie für Gas
ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub
ATEX Staub-Ex-Schutz, Kat. 3D
Feldbusanschluss über seperaten Buskoppler möglich
Nein
Systemkomponente
Ja
Zugehöriges Betriebsmittel (Ex ia)
Nein
Zugehöriges Betriebsmittel (Ex ib)
Nein
Schutzart (IP)
IP20
Unterstützt Protokoll für SERCOS
Nein
Unterstützt Protokoll für INTERBUS-Safety
Nein
Anzahl der Schnittstellen PROFINET
Anzahl der HW-Schnittstellen Wireless
Ausgangsspannung AC 50 Hz
Ausgangsspannung AC 60 Hz
Ausgangsspannung DC
Fronteinbau möglich
Nein
Rack-Montage möglich
Nein
Wand-/Direktmontage möglich
Nein
Eingangsspannung AC 50 Hz
Eingangsspannung AC 60 Hz
Eingangsspannung DC
24 - 24 V
Funkstandard Bluetooth
Nein
Funkstandard WLAN 802.11
Nein
IO-Link Master
Nein
Max. Ausgangsstrom AC 50 Hz
-
Max. Ausgangsstrom AC 60 Hz
-
Max. Ausgangsstrom DC
-
Max. Eingangsstrom AC 50 Hz
-
Max. Eingangsstrom AC 60 Hz
-
Max. Eingangsstrom DC
0.5 A
Performance Level nach EN ISO 13849-1
ohne
Unterstützt Protokoll für AS-Interface Safety at Work
Nein
Unterstützt Protokoll für DeviceNet Safety
Nein
Unterstützt Protokoll für EtherNet/IP
Ja
Unterstützt Protokoll für Foundation Fieldbus
Nein
Unterstützt Protokoll für PROFINET CBA
Nein
Unterstützt Protokoll für PROFINET IO
Nein
Unterstützt Protokoll für PROFIsafe
Nein
Unterstützt Protokoll für SafetyBUS p
Nein
Art der Ausgangsspannung
-
Funkstandard GPRS
Nein
Funkstandard GSM
Nein
Funkstandard UMTS
Nein
SIL nach IEC 61508
ohne
Downloads

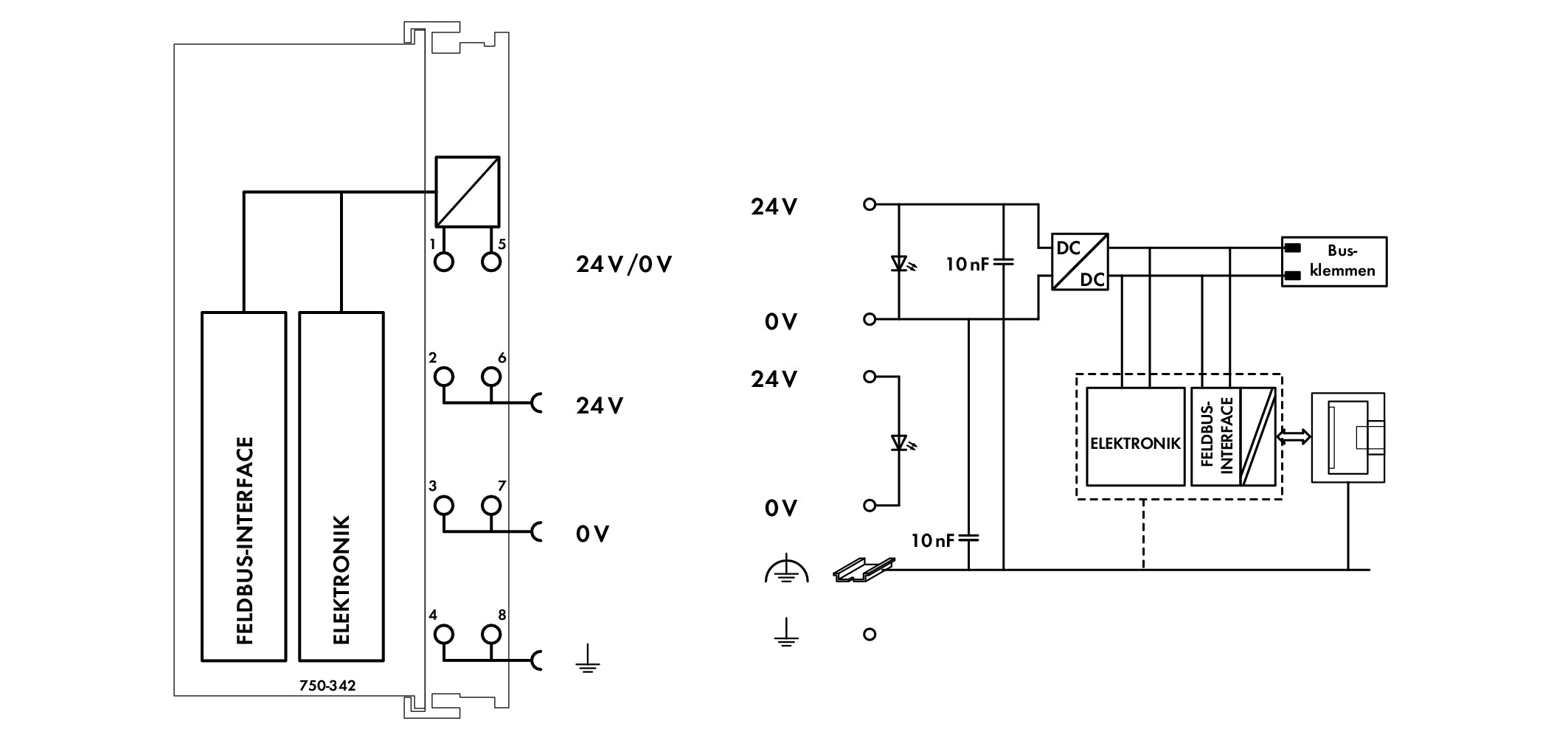

Feldbuskoppler ETHERNET;1. Generation;lichtgrau
Der ETHERNET‐TCP/IP‐Feldbuskoppler unterstützt eine Reihe von Netzwerkprotokollen, um Prozessdaten über ETHERNET TCP/IP zu versenden. Durch die Einhaltung der aus der IT‐Welt bekannten Standards ist eine problemlose Anbindung an vorhandene lokale und globale (LAN, Internet) Netze möglich.
Durch die Verwendung von ETHERNET als Feldbus wird eine durchgängige Datenübertragung zwischen Fabrik und Büro geschaffen. Weiterhin bietet der ETHERNET‐TCP/IP‐Feldbuskoppler die Möglichkeit zur Fernwartung, d.h. es können Prozesse standortunabhängig gesteuert bzw. überwacht werden.
Der Prozessdatenaustausch findet mit Hilfe des MODBUS/TCP‐Protokolls statt. Hierbei erstellt der Buskoppler beim Anlauf automatisch, anhand der gesteckten Busklemmen, ein lokales Prozessabbild.
Die im Feldbuskoppler gespeicherten HTML‐Seiten dienen dazu, Informationen über die Konfiguration, Status und E‐/A‐Daten des ETHERNET‐TCP/IP‐Feldbuskopplers auszulesen. Hierzu wird ein üblicher Web‐Browser benötigt.
Die dynamische Konfiguration der IP‐Adressen über einen BootP‐Server bietet dem Anwender eine flexible und einfache Gestaltung seines Netzwerkes.
Produktdetails
Artikel Nummer: 750-342
EAN Nummer: 4045454527006
Mindestbestellmenge: 1
Verfügbarkeit unbekannt (0 Händler)
353 Treuepunkte
