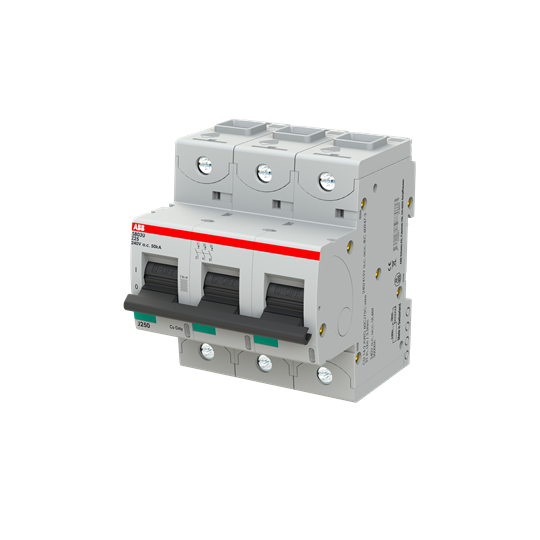

Product Image 1

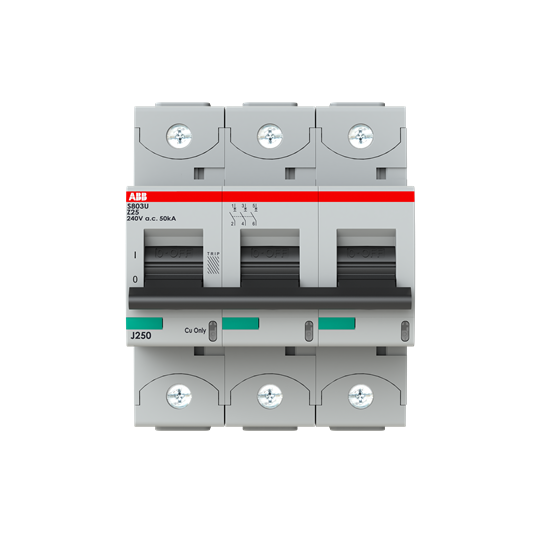

Product Image 2

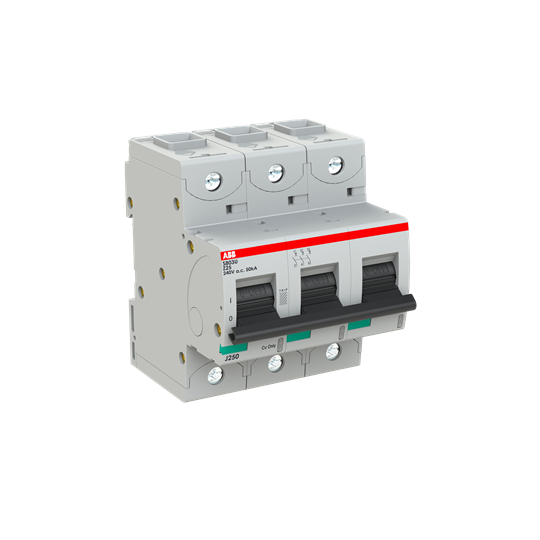

Product Image 3
ABB

S803U-Z25 Hochleist.-Sicherungsautomat, 25A,Z,240VAC=Icu 50kA,3P, UL 489

Die Hochleistungs-Sicherungsautomaten der Baureihe S800U schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50kA bei 240/415V AC. Zudem kann er für Spannungen bis zu 240V AC auch nach UL489 mit einem Ausschaltvermögen von 50kA genutzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800U entspricht der Norm IEC/EN 60947-2 sowie UL489 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800U bestens abgesichert.

Produktdetails

Artikel Nummer: 2CCS863017R0255

EAN Nummer: 7612271214623

Mindestbestellmenge: 1

Verfügbarkeit unbekannt (0 Händler)

Technische Daten

Wichtigste Produkteigenschaften

Einbautiefe

82.5

Auslösecharakteristik

Z

Polzahl (gesamt)

3

Anzahl der abgesicherten Pole

3

Bemessungsstrom

25

Bemessungsspannung

-

Bemessungsisolationsspannung Ui

690

Bemessungsstoßspannungsfestigkeit Uimp

8

Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V

-

Spannungsart

AC

Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V

-

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V

-

Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V

50

Frequenz

50 - 60

Verlustleistung

4.2

Energiebegrenzungsklasse

3

Unterputzmontage

Nein

Mitschaltender Neutralleiter

Nein

Überspannungskategorie

3

Verschmutzungsgrad

2

Zusatzeinrichtungen möglich

Ja

Breite in Teilungseinheiten

4.5

Schutzart (IP)

IP20

Umgebungstemperatur während des Betriebs

-25 - 60

Anschließbarer Leiterquerschnitt mehrdrähtig

Anschließbarer Leiterquerschnitt eindrähtig

Explosionsgeschützt

Nein

-

-
