3-Phasen-Leistungsmessung AC 690 V Rogowski-Spulen

Das 3-Phasen-Leistungsmessmodul 750-495 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.

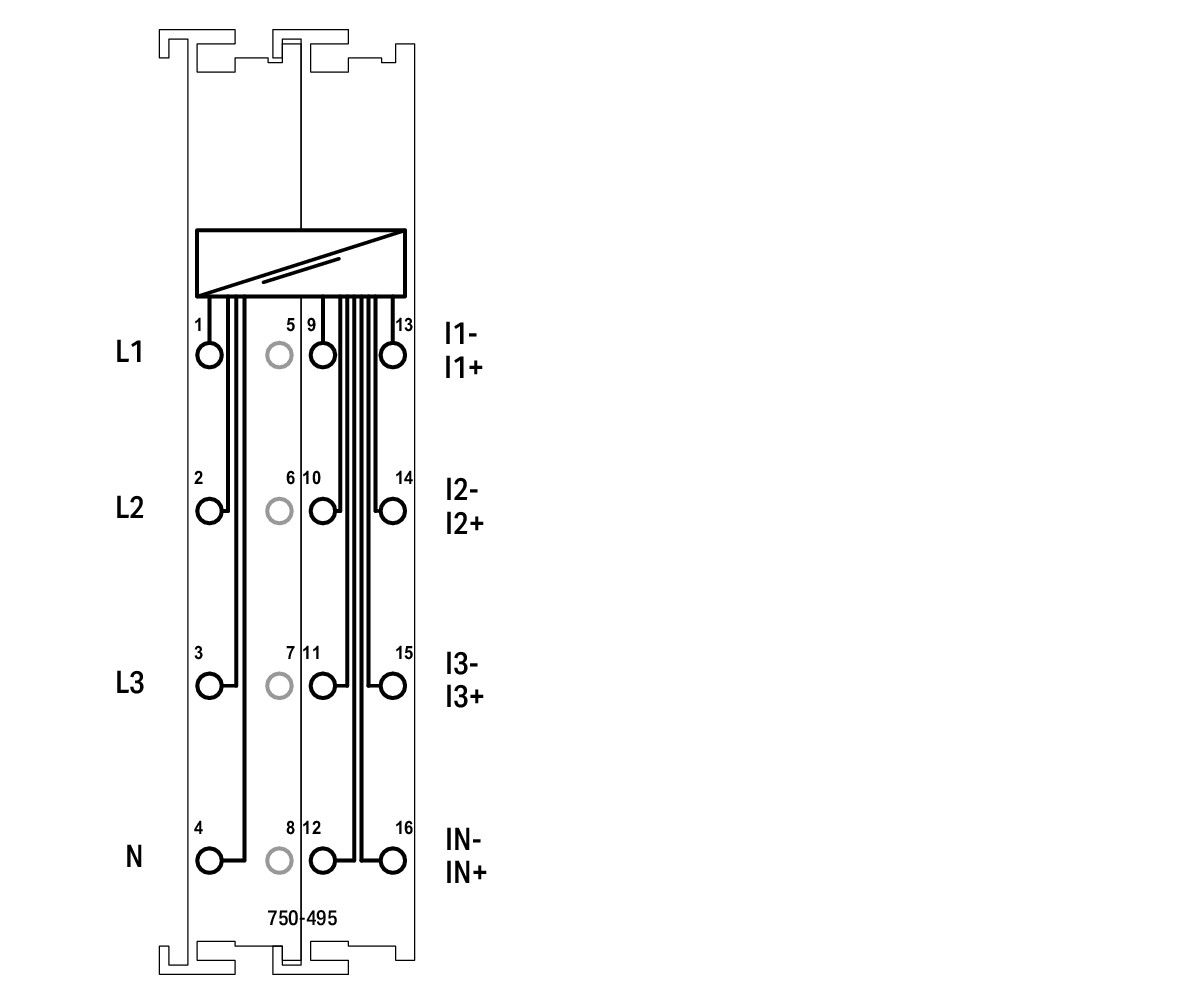

Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen.

Der Strom der drei Phasen wird über Stromwandler, oder bei der 750-495/000-002 über Rogowski-Spulen, an den Klemmstellen I1, I2, I3 und IN (jeweils zwei Klemmstellen +,-) eingespeist.

Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt alle Messgrößen wie Blind-/Schein-/Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/Unterspannung und Über-/Unterstrom direkt im Prozessabbild zur Verfügung, ohne dafür hohe Rechenleistung auf der Steuerung vorauszusetzen. Diese umfangreichen Messgrößen sowie eine Oberschwingungsanalyse bis zur 41. Harmonischen ermöglichen somit, über den Feldbus eine umfassende Netzanalyse durchzuführen. Anhand der gelieferten Messgrößen ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden oder Ausfällen zu bewahren. Die zusätzliche Messung des Stromes im Neutralleiter kann helfen, Isolationsfehler aufzuspüren oder zu vermeiden. Die 4-Quadranten-Anzeige gibt Aufschluss über die Art der Last (induktiv, kapazitiv) und ob es sich um einen Energieverbraucher oder -erzeuger handelt.
