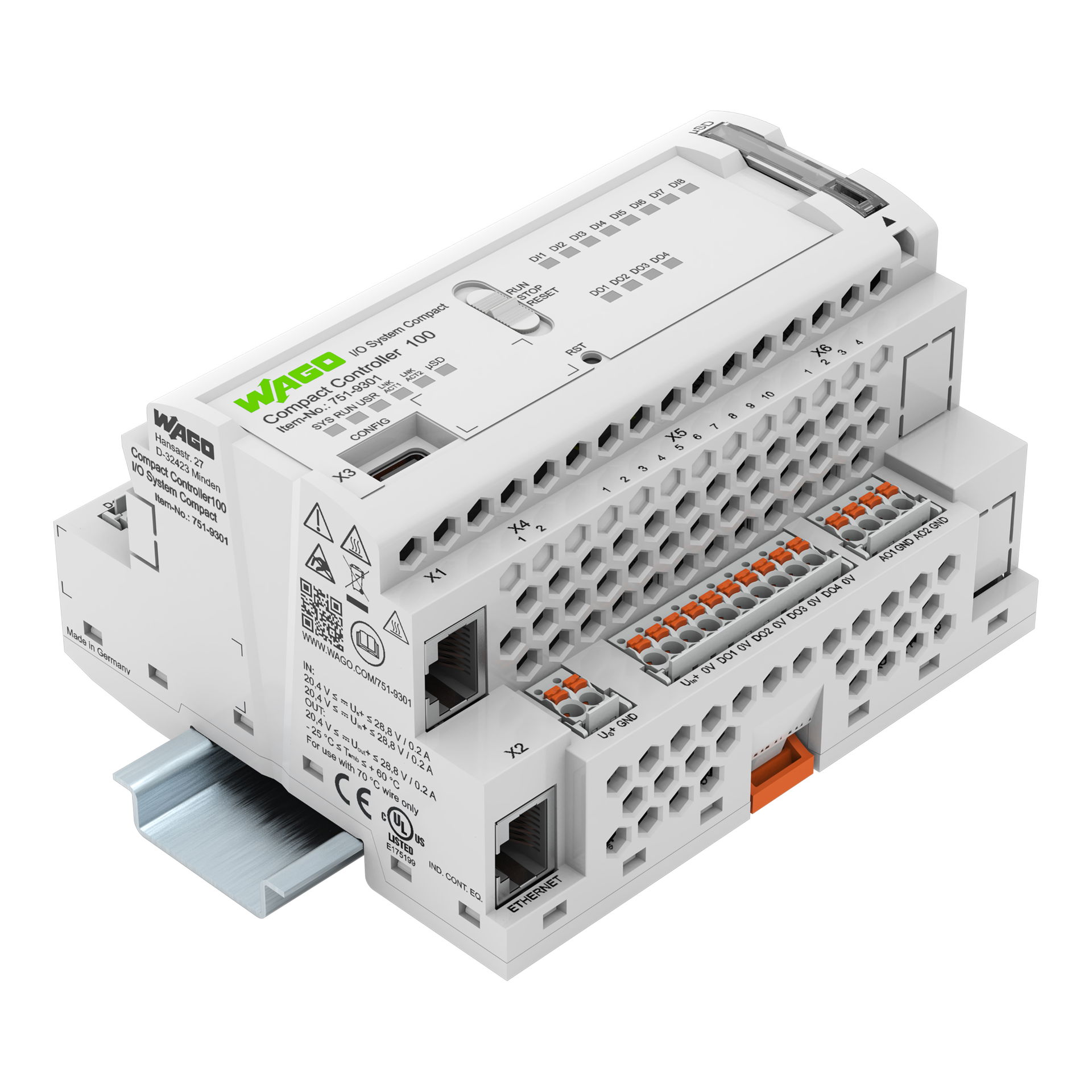

Compact Controller 100 8DI 4DO 2AI 2AO 2NI1K/PT1K 1RS485 2 x ETHERNET
Der Compact Controller 100 mit Echtzeit-Linux®-Betriebssystem bietet Anwendern alle Freiheiten: Die Kompaktsteuerung kann mit CODESYS V3 frei programmiert werden, lässt sich aber auch für ein von der IEC 61131 unabhängiges Engineering nutzen, zum Beispiel mit Node-RED, Python oder C++. Dazu kann auf dem Gerät Docker® als Virtualisierungsumgebung unkompliziert nachinstalliert werden. Damit wächst der Compact Controller 100 zu einem vollwertigen IIoT-Device mit Gateway-Funktionalität. WAGO vereint so optimal die Anforderungen aus zwei Welten in einem Gerät und folgt konsequent seinem Kompetenzanspruch „Automation meets IT“. Weiterer Vorteil des Compact Controllers 100: Er kann dank seiner Bauform als Reiheneinbaugerät (REG), gemäß DIN 43880, auch in Installationskleinverteilern montiert werden. Die I/O-Einheit ist zusammen mit dem Controller in einem kompakten Gehäuse untergebracht und benötigt daher keinen zusätzlichen Platz für weitere Steuerungskomponenten. Die Verdrahtungsebene ist abnehmbar – das hat Vorteile bei der Installation und Inbetriebnahme.
Ihre Vorteile:
- Flexibles, schnelles und einfaches Engineering
- Controller mit Echtzeit-Linux®-Betriebssystem
- Kompaktsteuerung mit I/Os in einem Gehäuse der Bauform REG
Produktkennzeichen
Treuepunkte:
399
Kategorien
Eigenschaften
|
LTE
|
Nein
|
|
Höhe
|
90
|
|
Tiefe
|
90
|
|
Breite
|
108
|
|
Ausführung
|
kompakt
|
|
Mit Display
|
Nein
|
|
Speicherart
|
FLASH
|
|
IO-Link Master
|
Nein
|
|
Speichergröße
|
32768
|
|
Funkstandard GSM
|
Nein
|
|
Systemkomponente
|
Nein
|
|
Funkstandard GPRS
|
Nein
|
|
Funkstandard UMTS
|
Nein
|
|
SIL nach IEC 61508
|
ohne
|
|
Redundanzfähigkeit
|
Nein
|
|
Fronteinbau möglich
|
Nein
|
|
Rack-Montage möglich
|
Nein
|
|
Funkstandard Bluetooth
|
Nein
|
|
Versorgungsspannung DC
|
24 - 24
|
|
Funkstandard WLAN 802.11
|
Nein
|
|
Anzahl der Relaisausgänge
|
0
|
|
Mit optischer Schnittstelle
|
Nein
|
|
Versorgungsspannung AC 50 Hz
|
|
|
Versorgungsspannung AC 60 Hz
|
|
|
Wand-/Direktmontage möglich
|
Nein
|
|
Anzahl der analogen Ausgänge
|
2
|
|
Anzahl der analogen Eingänge
|
2
|
|
Anzahl der digitalen Ausgänge
|
4
|
|
Anzahl der digitalen Eingänge
|
8
|
|
Max. Anzahl der Zeitschaltuhren
|
0
|
|
Unterstützt Protokoll für ASI
|
Nein
|
|
Unterstützt Protokoll für CAN
|
Nein
|
|
Unterstützt Protokoll für KNX
|
Nein
|
|
Unterstützt Protokoll für LON
|
Nein
|
|
Anzahl der HW-Schnittstellen USB
|
0
|
|
Unterstützt Protokoll für DNP3
|
Ja
|
|
Geeignet für Tragschienenmontage
|
Ja
|
|
Anzahl der Schnittstellen PROFINET
|
0
|
|
Unterstützt Protokoll für Modbus
|
Ja
|
|
Unterstützt Protokoll für SERCOS
|
Nein
|
|
Unterstützt Protokoll für TCP/IP
|
Ja
|
|
Explosionsschutz-Kategorie für Gas
|
ohne
|
|
Geeignet für Sicherheitsfunktionen
|
Nein
|
|
Unterstützt Protokoll für SUCONET
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ia)
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ib)
|
Nein
|
|
Programmspeichererweiterung möglich
|
Ja
|
|
Spannungsart der Versorgungsspannung
|
DC
|
|
Unterstützt Protokoll für EtherCAT
|
Ja
|
|
Unterstützt Protokoll für INTERBUS
|
Nein
|
|
Unterstützt Protokoll für PROFIBUS
|
Nein
|
|
Anzahl der HW-Schnittstellen Wireless
|
0
|
|
Anzahl der HW-Schnittstellen parallel
|
0
|
|
Anzahl der HW-Schnittstellen sonstige
|
1
|
|
Explosionsschutz-Kategorie für Staub
|
ohne
|
|
Performance Level nach EN ISO 13849-1
|
ohne
|
|
Unterstützt Protokoll für DeviceNet
|
Nein
|
|
Unterstützt Protokoll für IEC 60870
|
Ja
|
|
Unterstützt Protokoll für PROFIsafe
|
Nein
|
|
Bearbeitungszeit (1K, Binäranweisung)
|
-
|
|
Unterstützt Protokoll für EtherNet/IP
|
Ja
|
|
Unterstützt Protokoll für PROFINET IO
|
Nein
|
|
Unterstützt Protokoll für SafetyBUS p
|
Nein
|
|
Unterstützt Protokoll für Data-Highway
|
Nein
|
|
Unterstützt Protokoll für PROFINET CBA
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell RS-232
|
0
|
|
Anzahl der HW-Schnittstellen seriell RS-422
|
0
|
|
Anzahl der HW-Schnittstellen seriell RS-485
|
1
|
|
Unterstützt Protokoll für INTERBUS-Safety
|
Nein
|
|
Unterstützt Protokoll für DeviceNet Safety
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse I
|
Nein
|
|
Unterstützt Protokoll für IEC 61850 Ethernet
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Klasse II
|
Nein
|
|
Unterstützt Protokoll für Foundation Fieldbus
|
Nein
|
|
Unterstützt Protokoll für sonstige Bussysteme
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Division 1
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Division 2
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse III
|
Nein
|
|
Anzahl der HW-Schnittstellen Industrial Ethernet
|
2
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
|
Nein
|
|
Unterstützt Protokoll für AS-Interface Safety at Work
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
|
Nein
|
