Überspannungsableiter Typ 2 DEHNguard Mehrpolig für PV-Anlagen bis 1000V DC

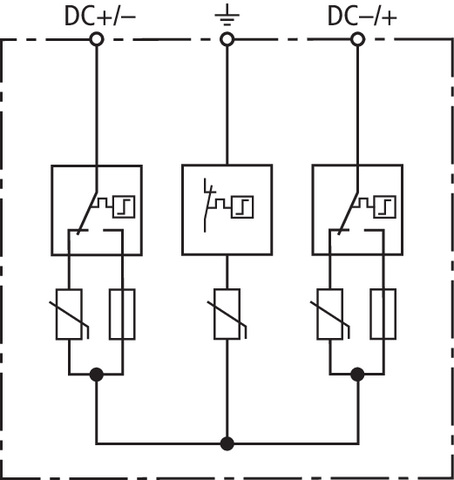

Mehrpoliger Überspannungsableiter DEHNguard YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Produktkennzeichen
SKU: 950530
EAN: 4013364152960
GTIN: 4013364152960
MPN: DG YPV SCI 1000
Kategorien
Eigenschaften
|
Baugröße
|
3 TE
|
|
Montageart
|
Hutschiene TH35
|
|
Netzform DC
|
Ja
|
|
Netzform IT
|
Nein
|
|
Netzform TN
|
Nein
|
|
Netzform TT
|
Nein
|
|
Schutzpegel
|
4
|
|
Leckstromfrei
|
Nein
|
|
Netzform TN-C
|
Nein
|
|
Netzform TN-S
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Nennspannung AC
|
-
|
|
Nennspannung DC
|
-
|
|
Netzform TN-C-S
|
Nein
|
|
Schutzpegel L-N
|
-
|
|
Max. PV-Spannung
|
1000
|
|
Schutzpegel N-PE
|
-
|
|
Netzform sonstige
|
Nein
|
|
Prüfklasse Typ 2
|
Ja
|
|
Mit Fernmeldekontakt
|
Nein
|
|
Integrierte Vorsicherung
|
Nein
|
|
Signalisierung am Gerät
|
optisch
|
|
Höchste Dauerspannung AC
|
-
|
|
Höchste Dauerspannung DC
|
-
|
|
Nennableitstoßstrom (8/20)
|
12.5
|
|
Max. Ableitstoßstrom (8/20)
|
25
|
|
Anzahl der Leiter (ohne Erde)
|
2
|
|
Kurzschlussfestigkeit (Isccr)
|
1
|
|
Integrierter Kurzschlussschutz
|
Nein
|
|
Max. Leiterquerschnitt flexibel (feindrähtig)
|
25
|
|
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)
|
35
|
|
Integrierter Kurzschlussschutz selektiv zur Sicherung gG
|
-
|
|
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)
|
-
|
|
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)
|
-
|
