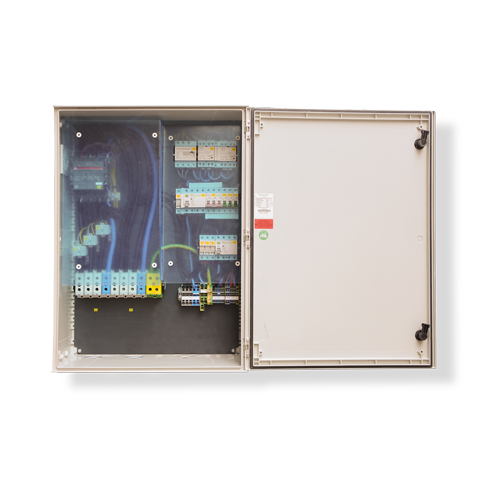

Umschaltbox 3PH_SMA.SI_BBDAP_125KVA_3PH_INT.HM_DACH_3.0

Umschalteinrichtung "ATS-Box"für SMA-Flexible Storage System mit Ersatzstromfunktion max. Anschlusswert 250A gl/gGThermische Durchgangsleistung max. 150KW - für Sunny Island 4.4M/6.0H/8.0H - integrierter HOME-MANAGER 2.0 Sunny Island Einspeisung: 3Phasig (= 1 Cluster)Netz: 3AC 230/400V 50Hz (TT- oder TN-S) - gemäß SMA Blockschaltbild und Planungsleitfaden der HOME-MANAGER ist integriert(die Wandlermessung ist kundenseitig zu parametrieren)* incl. 3 x Stromwandler 250/5A - Kl. I* Bezeichnungen (Bauteile/Klemmen usw.) wie in SMA Planungsleitfaden* Bauteile nach SMA Spezifikation bzw. Freigabe* Backup-Erdung Technische Daten (Kurzfassung)- Aufbau im GfK-Kunststoff-Schrank für Wandmontage- Abmessungen BxHxT(mm) 600x800x301 Mindestabstände 200mm L+R- Gewicht (Kg) ca. 38,0- Schutzart IP54- max. Umgebungstemperatur ta 40°C- Kabeleinführungen kompl. Unten- Kabelquerschnitte: X1/X2: max. 150qmm (Alu- oder Kupfer mehrdrähtig) (max. 120qmm feindrähtig mit Aderendhülse) X3: max. 16qmm X4: max. 2,5qmm X5: max. 6qmm (AC1-Master) max. 2,5qmm - Aufbau gemäß Zeichnungssatz/Schaltplan 10014230 - Zu verwenden: * Installationsanleitung/Manual 10010371 + ergänzend Schaltplan 10014230
