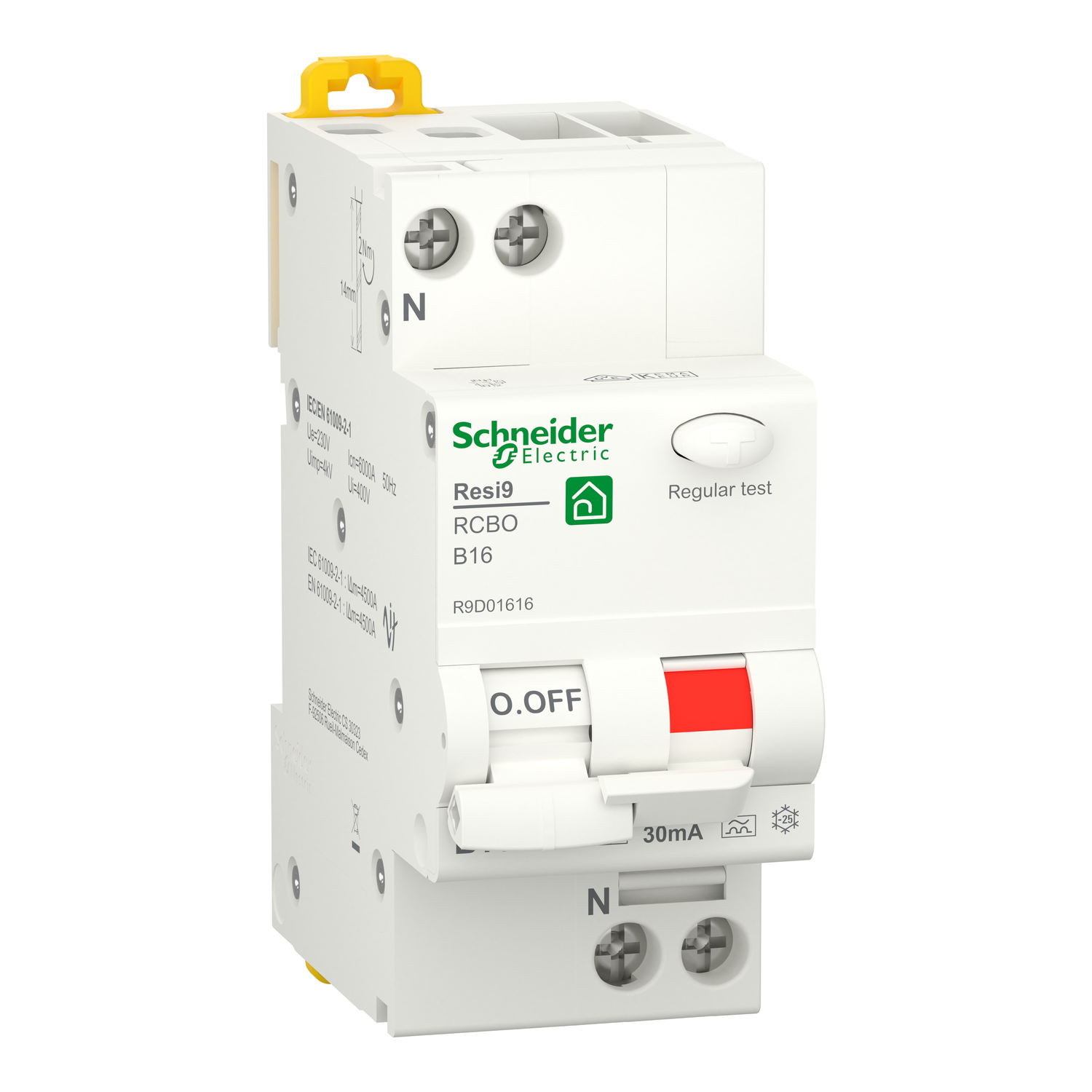

FI/LS-Schalter Resi9 1P+N, 16A, B-Char., 30mA, Typ A, 6kA
FI/LS-Schalter Resi9 . 1 polig + N, 16A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 6kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.
Produktkennzeichen
SKU: R9D01616
EAN: 3606489661977
GTIN: 3606489661977
MPN: R9D01616
Treuepunkte: 26
Kategorien
Eigenschaften
|
Frequenz
|
50 Hz
|
|
Einbautiefe
|
44.5 mm
|
|
Spannungsart
|
AC
|
|
Schutzart (IP)
|
IP20
|
|
Bemessungsstrom
|
16 A
|
|
Fehlerstrom-Typ
|
A
|
|
Verlustleistung
|
4.3 W
|
|
Polzahl (gesamt)
|
2
|
|
Unterputzmontage
|
Nein
|
|
Bemessungsspannung
|
230 V
|
|
Fehlauslöseschutz
|
Nein
|
|
Verschmutzungsgrad
|
2
|
|
Stoßstromfestigkeit
|
0.25 kA
|
|
Bemessungsfehlerstrom
|
0.03 A
|
|
Abschaltcharakteristik
|
unverzögert
|
|
Auslösecharakteristik
|
B
|
|
Überspannungskategorie
|
3
|
|
Energiebegrenzungsklasse
|
3
|
|
Breite in Teilungseinheiten
|
2
|
|
Mit Verriegelungsvorrichtung
|
Ja
|
|
Mitschaltender Neutralleiter
|
Ja
|
|
Anzahl der abgesicherten Pole
|
1
|
|
Bemessungsisolationsspannung Ui
|
400 V
|
|
Bemessungsstoßspannungsfestigkeit Uimp
|
4 kV
|
|
Bemessungsabschaltvermögen nach EN 61009
|
6 kA
|
|
Umgebungstemperatur während des Betriebs
|
-25 - 40.0 °C
|
|
Bemessungsabschaltvermögen nach IEC 60947-2
|
-
|
|
Anschließbarer Leiterquerschnitt eindrähtig
|
1 - 16.0 mm²
|
|
Bemessungsschaltvermögen Icn nach EN 61009-1
|
6 kA
|
|
Anschließbarer Leiterquerschnitt mehrdrähtig
|
1 - 10.0 mm²
|
