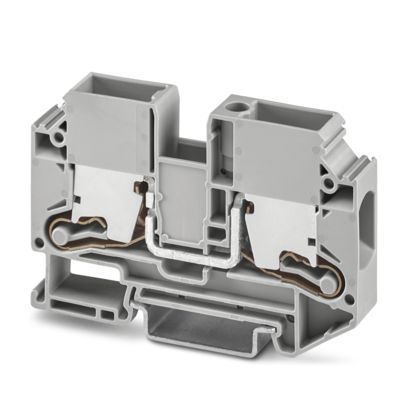

Durchgangsklemme
Durchgangsklemme, Nennspannung: 1000 V, Nennstrom: 76 A, Anzahl der Anschlüsse: 2, Polzahl: 1, Anschlussart: Push-X-Anschluss, Bemessungsquerschnitt: 16 mm², Querschnitt: 2,5 mm² - 25 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Produktkennzeichen
SKU: 1329672
EAN: 4063151624910
GTIN: 4063151624910
MPN: XTV 16
Kategorien
Eigenschaften
|
Farbe
|
grau
|
|
Höhe
|
77.2 mm
|
|
Tiefe
|
49.8 mm
|
|
Breite
|
12.2 mm
|
|
Montageart
|
Hutschiene TH35
|
|
Anzahl der Etagen
|
-
|
|
Bemessungsspannung
|
1000 V
|
|
Bemessungsstrom In
|
76 A
|
|
Betriebstemperatur
|
-60 - 110 °C
|
|
Etagen intern gebrückt
|
Ja
|
|
Abschlussplatte erforderlich
|
Ja
|
|
Geeignet für Leiterwerkstoff
|
Aluminium/Kupfer
|
|
Werkstoff des Isolierkörpers
|
sonstige
|
|
Anzahl der Klemmstellen je Etage
|
2
|
|
Ausführung elektrischer Anschluss 1
|
sonstige
|
|
Ausführung elektrischer Anschluss 2
|
sonstige
|
|
Explosionsgeprüfte Ausführung "Ex e"
|
-
|
|
Anschließbarer Leiterquerschnitt eindrähtig
|
2.5 - 25 mm²
|
|
Anschließbarer Leiterquerschnitt mehrdrähtig
|
|
|
Brennbarkeitsklasse des Isolierstoffs nach UL94
|
V0
|
|
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse
|
2.5 - 2.5 mm²
|
|
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse
|
4 - 25 mm²
|
