Potentialeinspeisung DC 24 V Diagnose

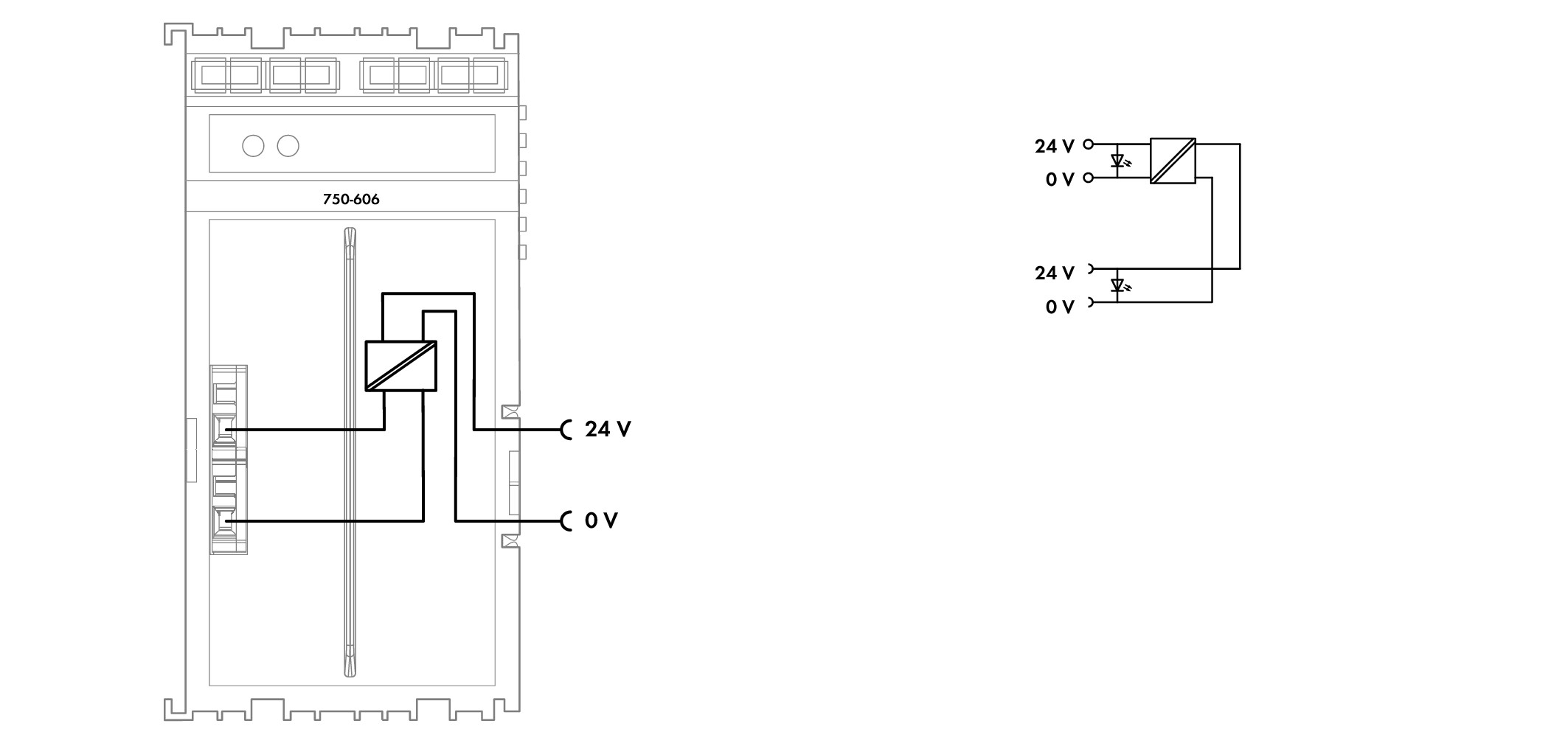

Das Einspeisemodul dient dazu, alle eigensicheren Module Ex i der Serie 750 zu versorgen. Es überwacht die Spannungsversorgung des nachgeschalteten Segments Ex i und trennt den eigensicheren vom nichteigensicheren Teil des WAGO I/O Systems 750/753. Ein- und Ausgangsseite sind dabei galvanisch getrennt ausgeführt.

Der maximale Strom, der von dem Einspeisemodul zur Verfügung gestellt wird, beträgt 1,0 A. Bei der Zusammenstellung des Segments Ex i ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird.

Im Kurzschluss- oder Überlastfall wird die Ausgangsspannung durch eine elektronische Überwachung automatisch abgeschaltet. Nach Beseitigung der Störung wird die Ausgangsspannung innerhalb von ca. 10 s wieder aktiviert.

Hinweis:

Ist auslastungsbedingt mehr als ein Einspeisemodul pro Station notwendig, müssen vier Distanzmodule (750-616) den Abstand zwischen den eigensicheren Segmenten sicherstellen.

Anzeigen:

• LED grün (Eingangsspannung)
• LED grün/rot (Ausgangsspannung vorhanden/nicht vorhanden)
