WAGO-I/O-CHECK,USB-Set

WAGO-I/O-CHECK ist eine einfach zu handhabende Windows-Anwendung zur Bedienung und Darstellung eines Knotens aus dem WAGO-I/O-SYSTEM 750, ohne dass der Knoten dafür an ein Feldbussystem angeschlossen ist.

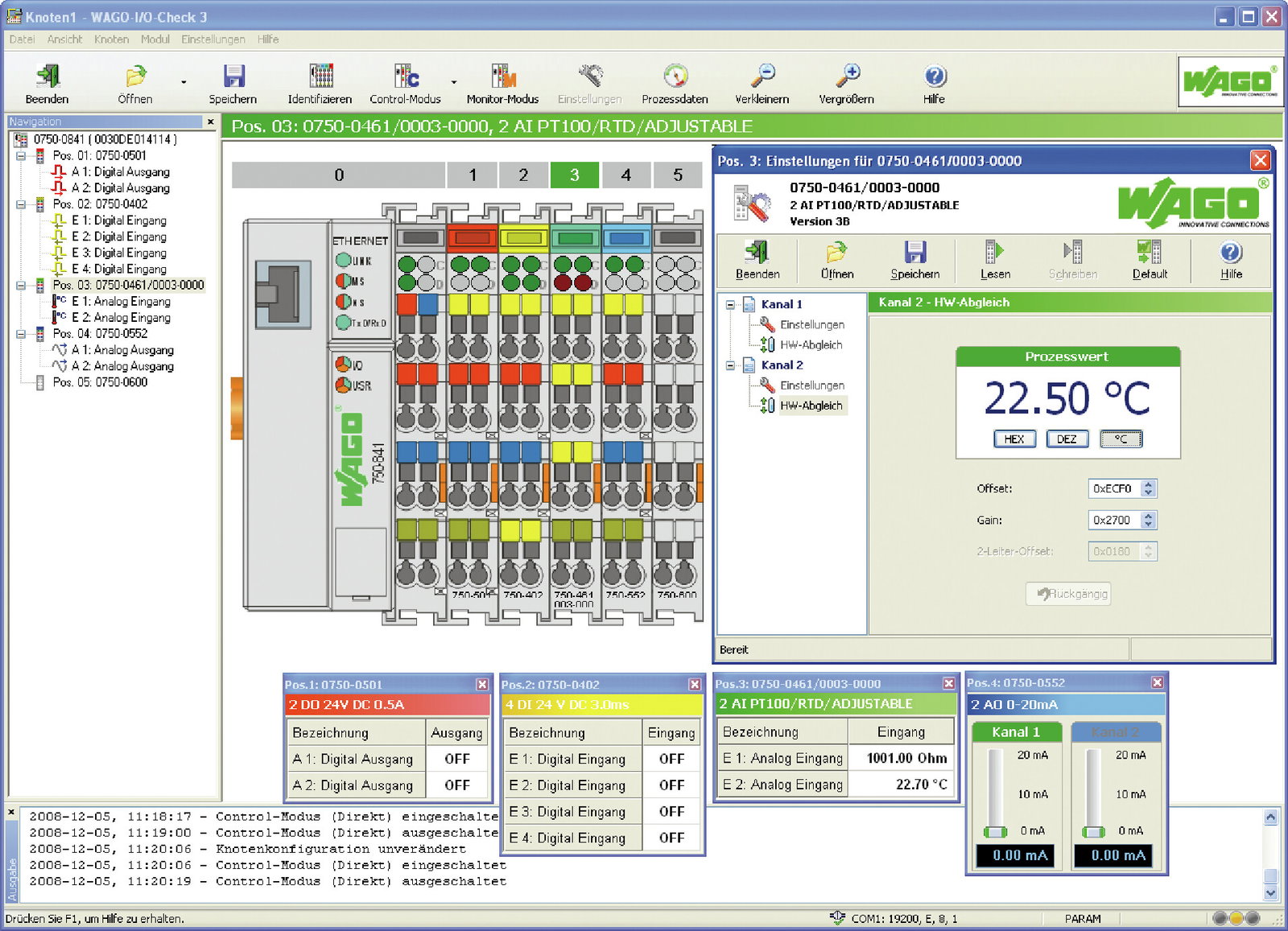

Die Software liest die Konfiguration aus dem Knoten aus und zeigt ihn als Grafik am Bildschirm an. Die Grafik kann zusammen mit einer Konfigurationsliste als Dokumentation ausgedruckt werden.

WAGO-I/O-CHECK ermöglicht, die Prozessdaten einzelner I/O-Module anzuzeigen und vorzugeben. Damit lässt sich schon während der Inbetriebnahme die feldseitige Verdrahtung inkl. aller vorhandenen Sensoren und Aktoren prüfen.

Bei bestimmten Schnittstellen-, Pt100- und Thermoelement-Modulen können applikationsspezifische Einstellungen, wie z.B. die Auswahl der Baudrate oder der Sensorarten, vorgenommen werden.

Für die Kommunikation zwischen WAGO-I/O-CHECK und dem Knoten wird der Koppler mit dem beim Set zum Lieferumfang gehörenden Kommunikationskabel an einer freien seriellen oder USB-Schnittstelle des PCs angeschlossen.
