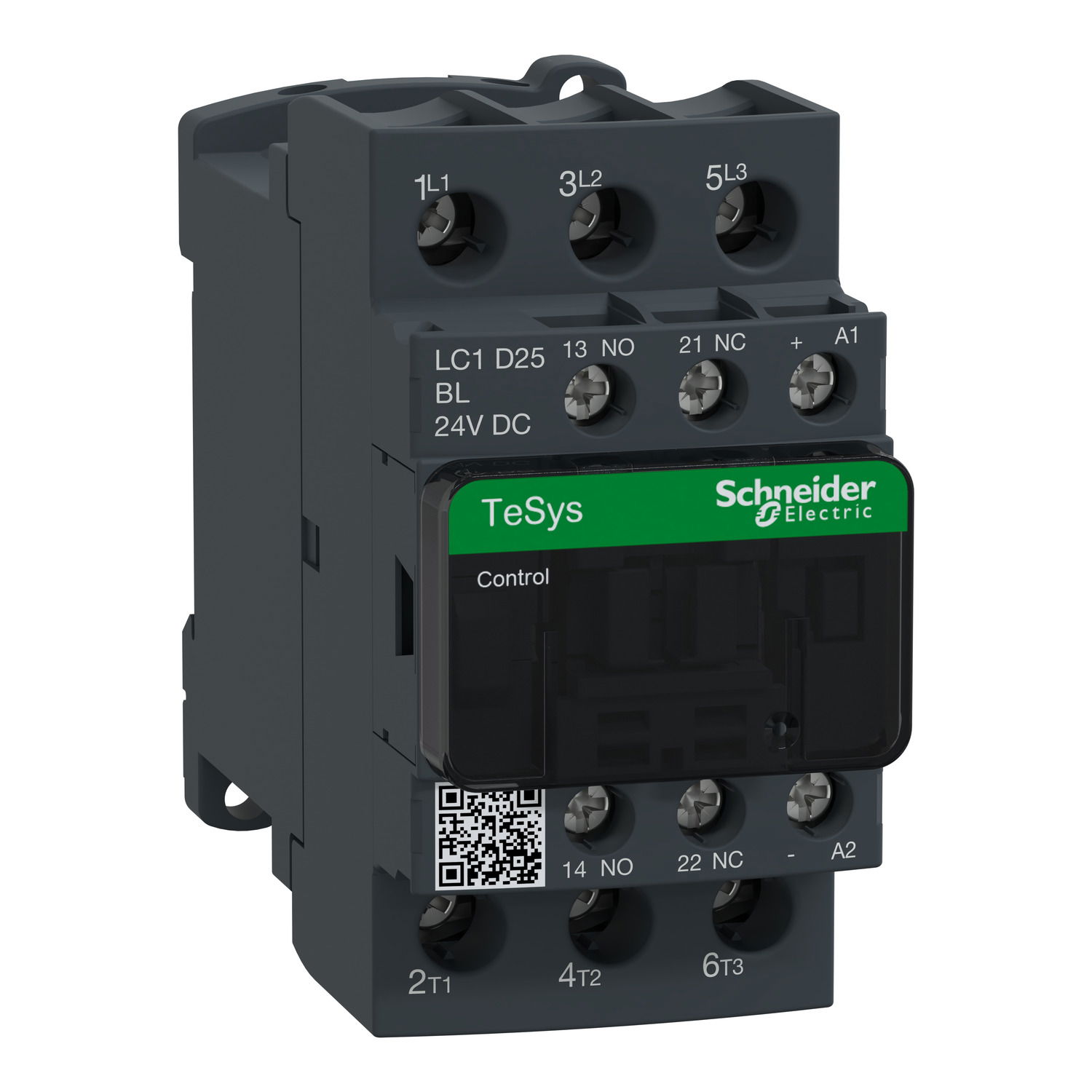

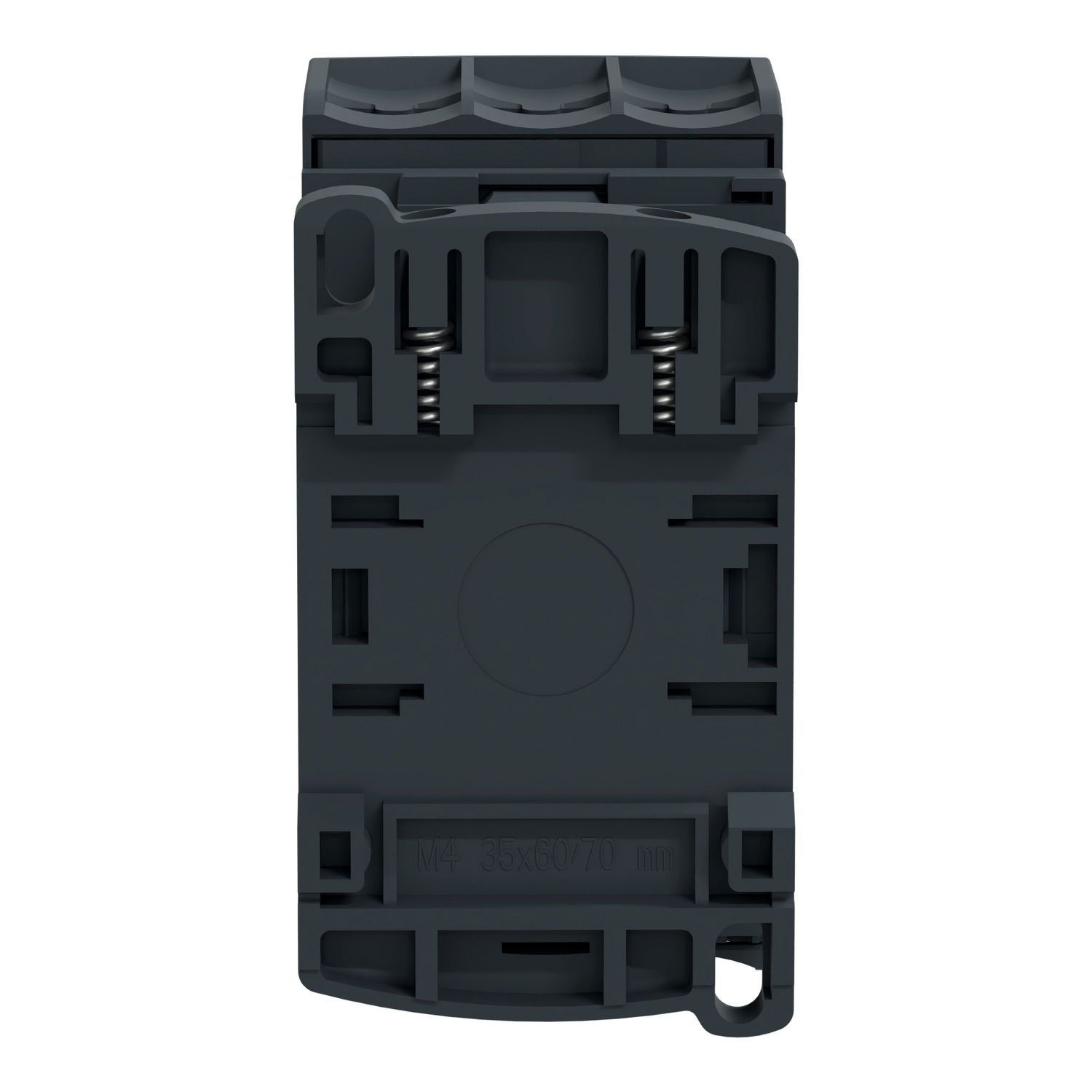

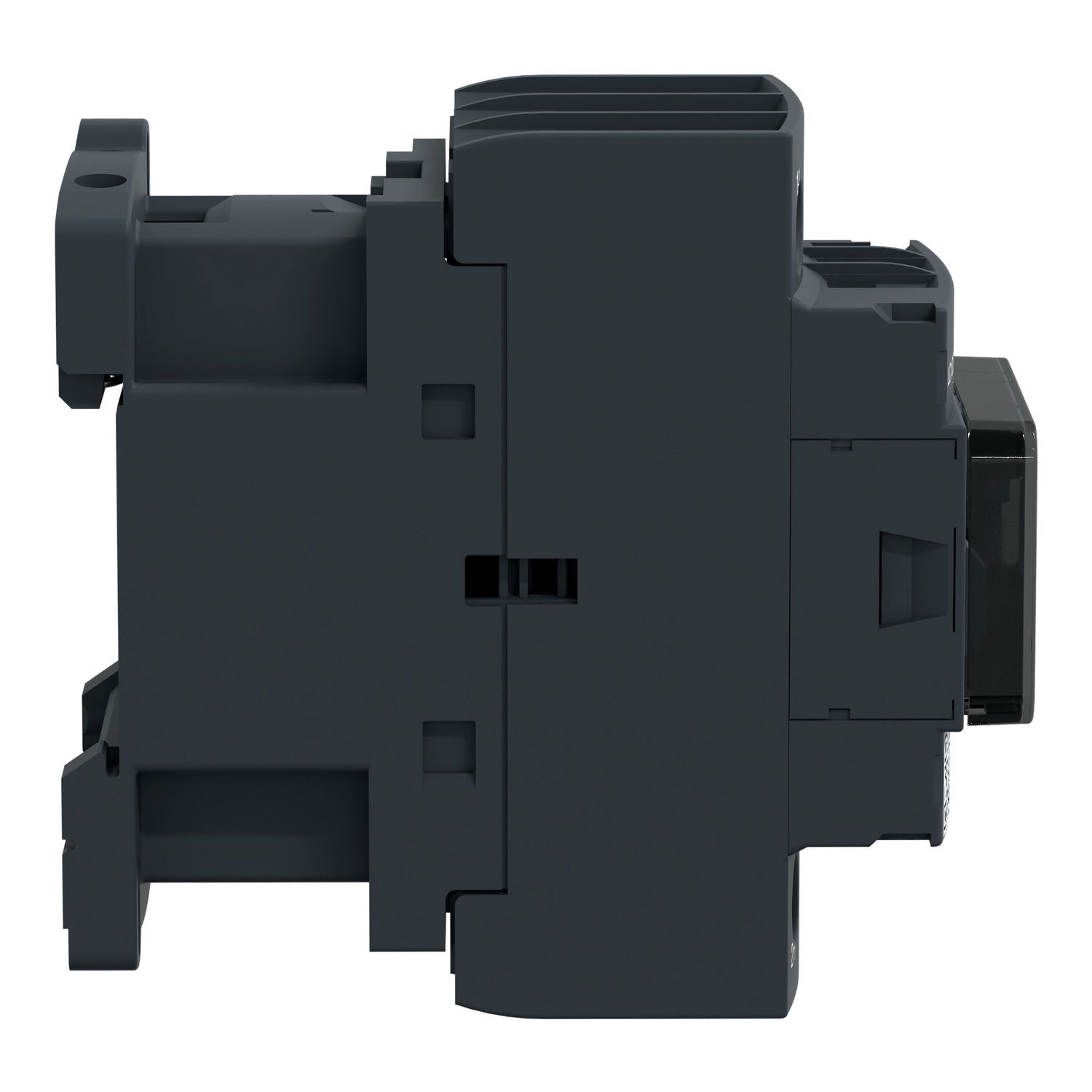

Leistungsschütz LC1D 3p, +1S+1Ö, 11 kW, 25 A, 400 V AC3, Spule 24 V DC
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,53 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, CSA, UL, LROS (Lloyds register of shipping), CCC, GOST, GL, DNV, RINA. Produktstandards gem.
Produktkennzeichen
SKU: LC1D25BL
EAN: 3389110361773
GTIN: 3389110361773
MPN: LC1D25BL
Treuepunkte:
30
Kategorien
Eigenschaften
|
Höhe
|
85 mm
|
|
Tiefe
|
101 mm
|
|
Breite
|
45 mm
|
|
Betriebsspannung AC 50 Hz
|
|
|
Betriebsspannung AC 60 Hz
|
|
|
Geeignet für Reiheneinbau
|
Nein
|
|
Anschlussart Hauptstromkreis
|
Schraubanschluss
|
|
Spannungsart zur Betätigung
|
DC
|
|
Bemessungsbetriebsleistung NEMA
|
-
|
|
Bemessungssteuerspeisespannung DC
|
24 - 24.0 V
|
|
Anzahl der Hilfskontakte als Öffner
|
1
|
|
Anzahl der Öffner als Hauptkontakte
|
|
|
Anzahl der Hilfskontakte als Schließer
|
1
|
|
Anzahl der Schließer als Hauptkontakte
|
3
|
|
Bemessungssteuerspeisespannung AC 50 Hz
|
|
|
Bemessungssteuerspeisespannung AC 60 Hz
|
|
|
Bemessungsbetriebsleistung bei AC-3, 400 V
|
11 kW
|
|
Bemessungsbetriebsleistung bei AC-4, 400 V
|
5.5 kW
|
|
Bemessungsbetriebsstrom Ie bei AC-1, 400 V
|
40 A
|
|
Bemessungsbetriebsstrom Ie bei AC-3, 400 V
|
25 A
|
|
Bemessungsbetriebsstrom Ie bei AC-4, 400 V
|
12 A
|
