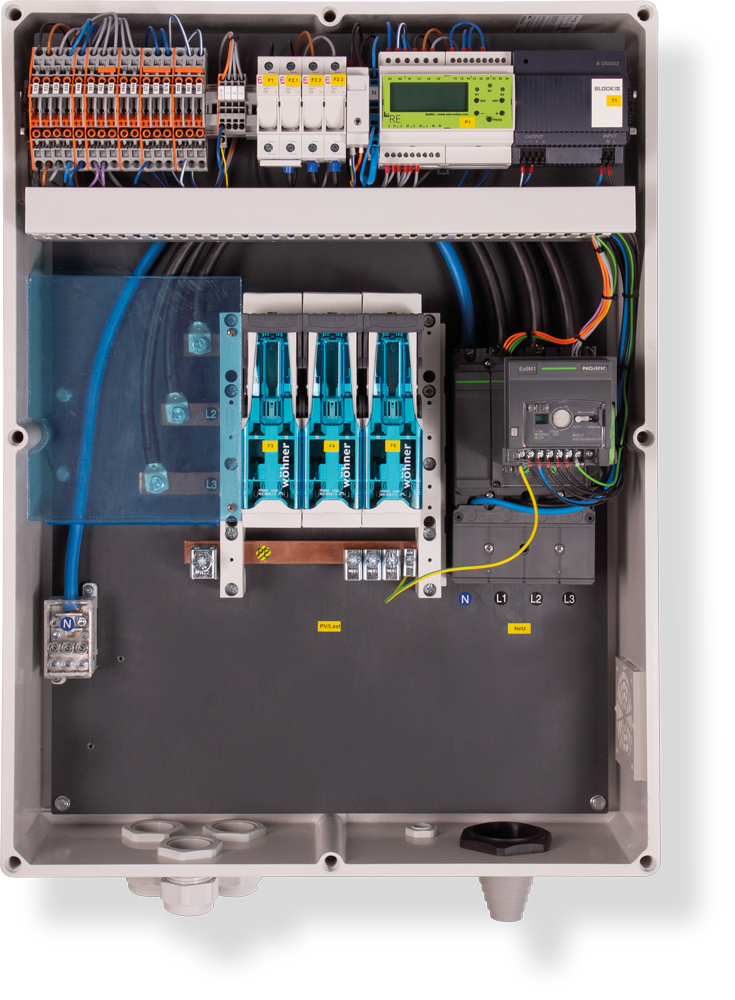

Netz- und Anlagenschutz für PV TNS und TT-Netz

Zentraler NA-Schutz und Kuppelschalterfür PV-Anlagen bis 77,6KW/86,3KVA nach VDE-AR-N 4105:2018-11für Erzeugungseinheiten Typ 2 nach TOR Erzeugerfür Erzeugungseinheiten Typ A und < 250kW(PV-Umrichtertechnik; KEIN Generator) Zu beachten: Netzvorsicherung vom Typ gG/gL erforderlich! (max. 160A)mit 3xNH000 Trenner für PV-WR Netzspannung: 3 x 230/400V 50HzNennstrom: 125A (bei cos phi 0.9) 112,5A (bei cos phi 1)Netzform: TT- oder TN-S (Allpolige Trennung!) NA-Schutzrelais: Tele NA003-M64FRT-Fähigkeit: JaPrüftrennklemm-: gemäß der Parallellaufbedingungen leiste NÖ-Netz (EVN Gruppe) (Prüfbuchsen 4mm)Kuppelschalter : Noark - Leistungsschalter mit motorischer WiedereinschaltungGehäuse: Wandmontage; Gfk-verstärktes Polyester- gehäuse mit SchraubdeckelMontageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!)Schutzart: IP54Umgebung: max. Umgebungstemperatur 35°C!Kabeleintritt Netz: unten; Kabeltülle M63 (23-55mm)Kabeleintritt PV-WR: unten; Kabelverschraubung M40 (19-28mm)Kabeleintritt Steuerteil: unten; Kabelverschraubung M20 (7-13mm)Anschlüsse: Netz - Tunnelklemmen Kupfer oder Aluminium * 16mm²…95mm² Lasten/PV -3x NH000 Trenner Rahmenklemme (nur Kupfer) 2,5mm²…35mm² Abmessungen: ca. 540 x 720 x 230 (mm)(B x H x T) Allgemeiner Hinweis: - Sicherungen nicht im Lieferumfang
