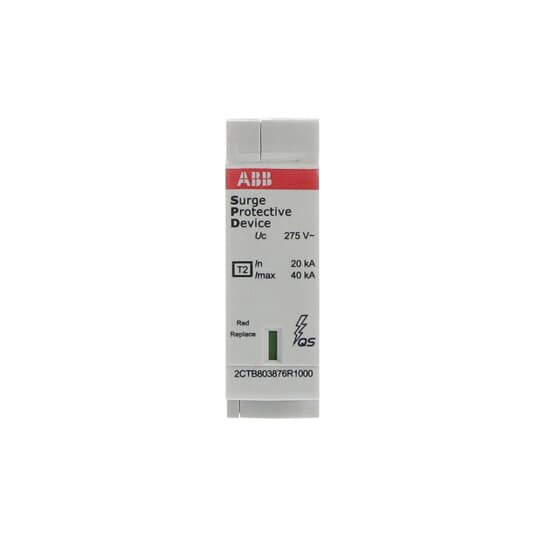

Ersatzmodul für OVR Typ 2 Imax 40kA, In 20kA, Uc 275V

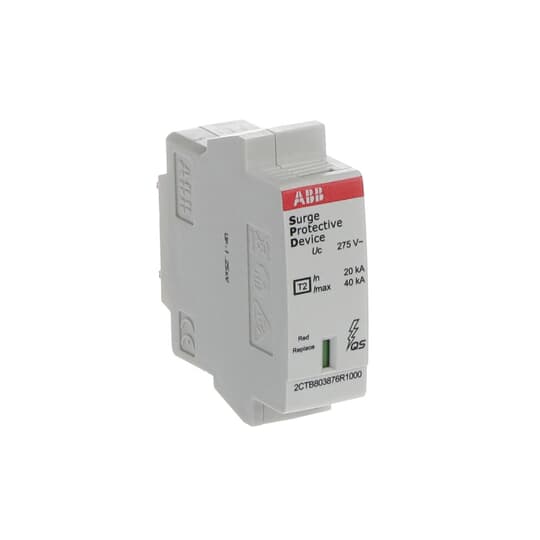

Ersatzmodul für OVR Typ 2 Imax 40kA, In 20kA, Uc 275V – Bild 2 von 3

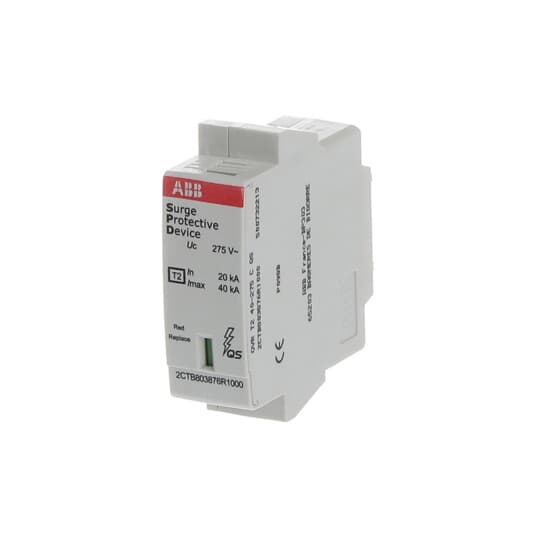

Ersatzmodul für OVR Typ 2 Imax 40kA, In 20kA, Uc 275V – Bild 3 von 3

1 / 3

Ersatzmodul für OVR Typ 2 Imax 40kA, In 20kA, Uc 275V

Name: Ersatzmodul für OVR Typ 2 Imax 40kA, In 20kA, Uc 275V
Brand: ABB
SKU: 2CTB803876R1000

ABB 20-fach Voltimum+ Punkte bei Personen- und Brandschutz

Ersatzmodul für OVR Typ 2 Imax 40kA, In 20kA, Uc 275V von ABB wird von 1 Elektrogroßhändler auf Voltimum DE geführt, darunter Emil Löffelhardt GmbH & Co. KG. Voltimum+ Mitglieder erhalten 5 Punkte pro Einheit.

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

Produktkennzeichen

SKU: 2CTB803876R1000

EAN: 3660308520890

GTIN: 3660308520890

MPN: OVR T2 40-275 C QS

Treuepunkte: 100

Spezifikationen

Baugröße	4 TE
Montageart	sonstige
Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Ja
Netzform TT	Nein
Schutzpegel	1.25
Leckstromfrei	Nein
Netzform TN-C	Nein
Netzform TN-S	Ja
Schutzart (IP)	IP20
Nennspannung AC	230
Nennspannung DC	-
Netzform TN-C-S	Ja
Schutzpegel L-N	1.25
Max. PV-Spannung	-
Schutzpegel N-PE	1.25
Netzform sonstige	Nein
Prüfklasse Typ 2	Ja
Mit Fernmeldekontakt	Nein
Integrierte Vorsicherung	Nein
Signalisierung am Gerät	optisch
Höchste Dauerspannung AC	275
Höchste Dauerspannung DC	-
Nennableitstoßstrom (8/20)	20
Max. Ableitstoßstrom (8/20)	20
Anzahl der Leiter (ohne Erde)	1
Kurzschlussfestigkeit (Isccr)	100
Integrierter Kurzschlussschutz	Nein
Max. Leiterquerschnitt flexibel (feindrähtig)	16
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	25
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	125
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	125
