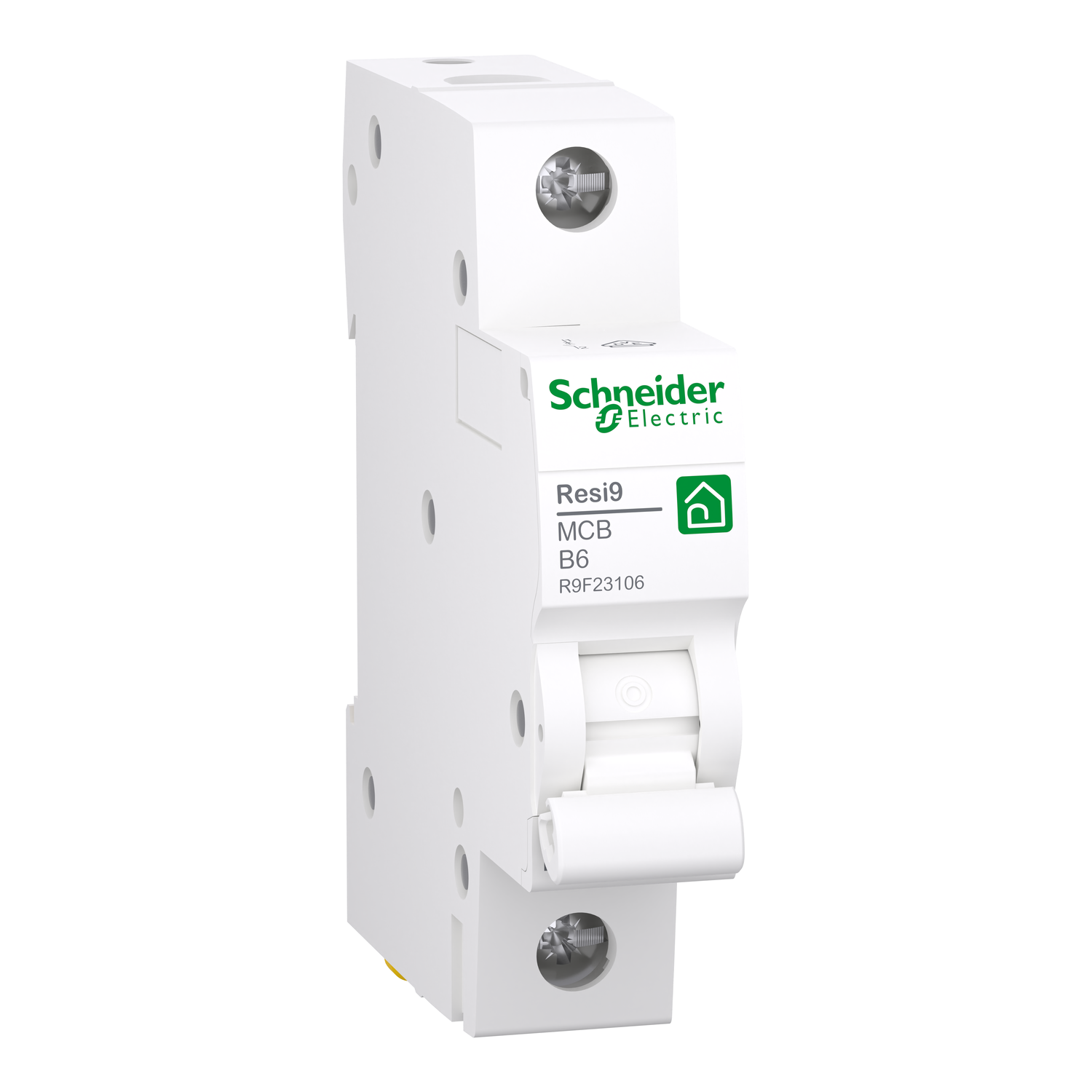

Leitungsschutzschalter Resi9 1P, 6A, B Charakteristik, 6kA
Leitungsschutzschalter Resi9 . 1 polig, 6A, Charakteristik B. Ausschaltvermögen von 6kA nach IEC/EN 60898-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50/60 Hz. Doppelfunktionsklemme für Kabel und Gabelkammschiene an der Geräteunterseite. Hintenliegendes Hutschienen-Befestigungselement an der Geräteunterseite. Sprungschaltung für verschleißarmes und vom Anwender unabhängiges Schalten der Kontakte. Farbton RAL 9003.
Produktkennzeichen
SKU: R9F23106
EAN: 3606489590062
GTIN: 3606489590062
MPN: R9F23106
Treuepunkte: 3
Kategorien
Eigenschaften
|
Frequenz
|
50 - 60.0 Hz
|
|
Einbautiefe
|
44 mm
|
|
Spannungsart
|
AC
|
|
Schutzart (IP)
|
IP20
|
|
Bemessungsstrom
|
6 A
|
|
Verlustleistung
|
1.2 W
|
|
Polzahl (gesamt)
|
1
|
|
Unterputzmontage
|
Nein
|
|
Bemessungsspannung
|
230 V
|
|
Verschmutzungsgrad
|
2
|
|
Explosionsgeschützt
|
Nein
|
|
Auslösecharakteristik
|
B
|
|
Überspannungskategorie
|
3
|
|
Energiebegrenzungsklasse
|
3
|
|
Breite in Teilungseinheiten
|
1
|
|
Mitschaltender Neutralleiter
|
Nein
|
|
Zusatzeinrichtungen möglich
|
Nein
|
|
Anzahl der abgesicherten Pole
|
1
|
|
Bemessungsisolationsspannung Ui
|
440 V
|
|
Bemessungsstoßspannungsfestigkeit Uimp
|
4 kV
|
|
Umgebungstemperatur während des Betriebs
|
-25 - 60.0 °C
|
|
Anschließbarer Leiterquerschnitt eindrähtig
|
1 - 25.0 mm²
|
|
Anschließbarer Leiterquerschnitt mehrdrähtig
|
1 - 16.0 mm²
|
|
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
|
6 kA
|
|
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
|
-
|
|
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
|
-
|
|
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
|
-
|
