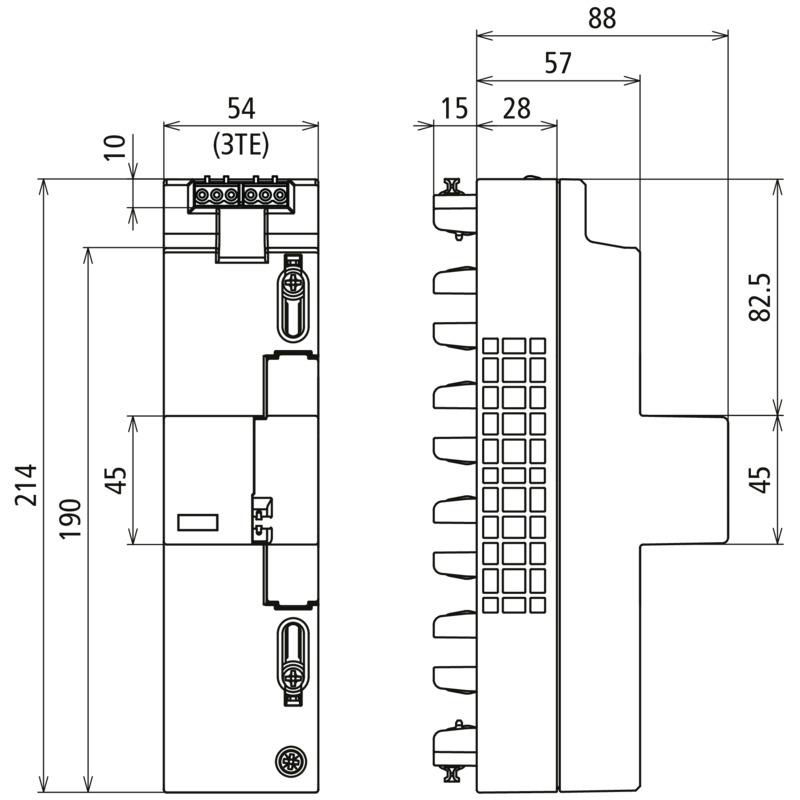

Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 LSG fuer TT und TN-S-Systeme – Bild 2 von 2

1 / 2

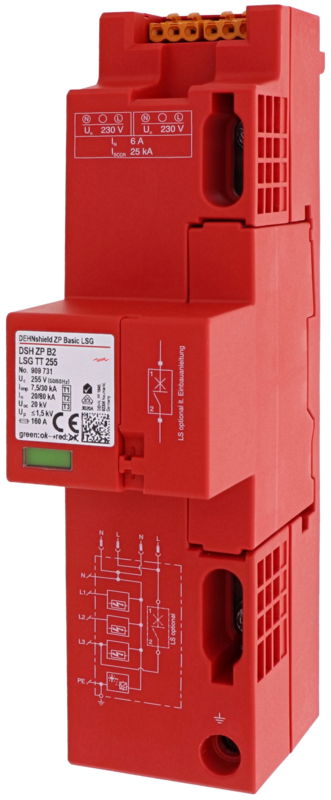

Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 LSG fuer TT und TN-S-Systeme

Name: Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 LSG fuer TT und TN-S-Systeme
Brand: DEHN
SKU: 909731

Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 LSG fuer TT und TN-S-Systeme von DEHN wird von 3 Elektrogroßhändlern auf Voltimum DE geführt, darunter Adalbert Zajadacz GmbH & Co. KG, Oskar Böttcher GmbH & Co. KG und Rexel. Es ist aktuell bei allen auf Lager. Voltimum+ Mitglieder erhalten 1 Punkt pro Einheit.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung). Nachträgliche Integration eines einpoligen B6 Leitungsschutzschalters möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems. Zwei Buchsen für die 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100 sind im Gerät integriert; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung).

Produktkennzeichen

SKU: 909731

EAN: 4013364449725

GTIN: 4013364449725

MPN: DSH ZP B2 LSG TT 255

Treuepunkte: 1

Spezifikationen

Polzahl	4
Baugröße	3 TE
Montageart	Sammelschiene
Netzform DC	Nein
Netzform IT	Nein
Netzform TN	Nein
Netzform TT	Ja
Prüfklasse	Typ 1 und 2 und 3
Schutzpegel	-
Netzform TN-C	Nein
Netzform TN-S	Ja
Schutzart (IP)	IP30
Nennspannung AC	230
Nennspannung DC	-
Netzform TN-C-S	Nein
Schutzpegel L-N	1.5
Max. PV-Spannung	-
Schutzpegel L-PE	-
Schutzpegel N-PE	1.5
Netzform sonstige	Nein
Fernsignalisierung	Nein
Schutzpegel (DC+ - DC-)	-
Integrierte Vorsicherung	Nein
Signalisierung am Gerät	optisch
Höchste Dauerspannung AC	255
Höchste Dauerspannung DC	-
Spezifische Energie (W/R)	14.06
Folgestromlöschfähigkeit	25
Schutzpegel (DC+/DC- - PE)	-
Blitzstoßstrom (10/350 µs)	30
Überstromgeschützter Spannungsabgriff	Nein
Spannungsschaltende Funkenstreckentechnologie	Ja
Max. Leiterquerschnitt flexibel (feindrähtig)	25
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35
Energetisch koordinierte Schutzwirkung zum Endgerät	Ja
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160
