8-Kanal-Analogausgang DC 0 … 10 V/±10 V
8-Kanal-Analogausgang; DC 0 … 10 V/±10 V

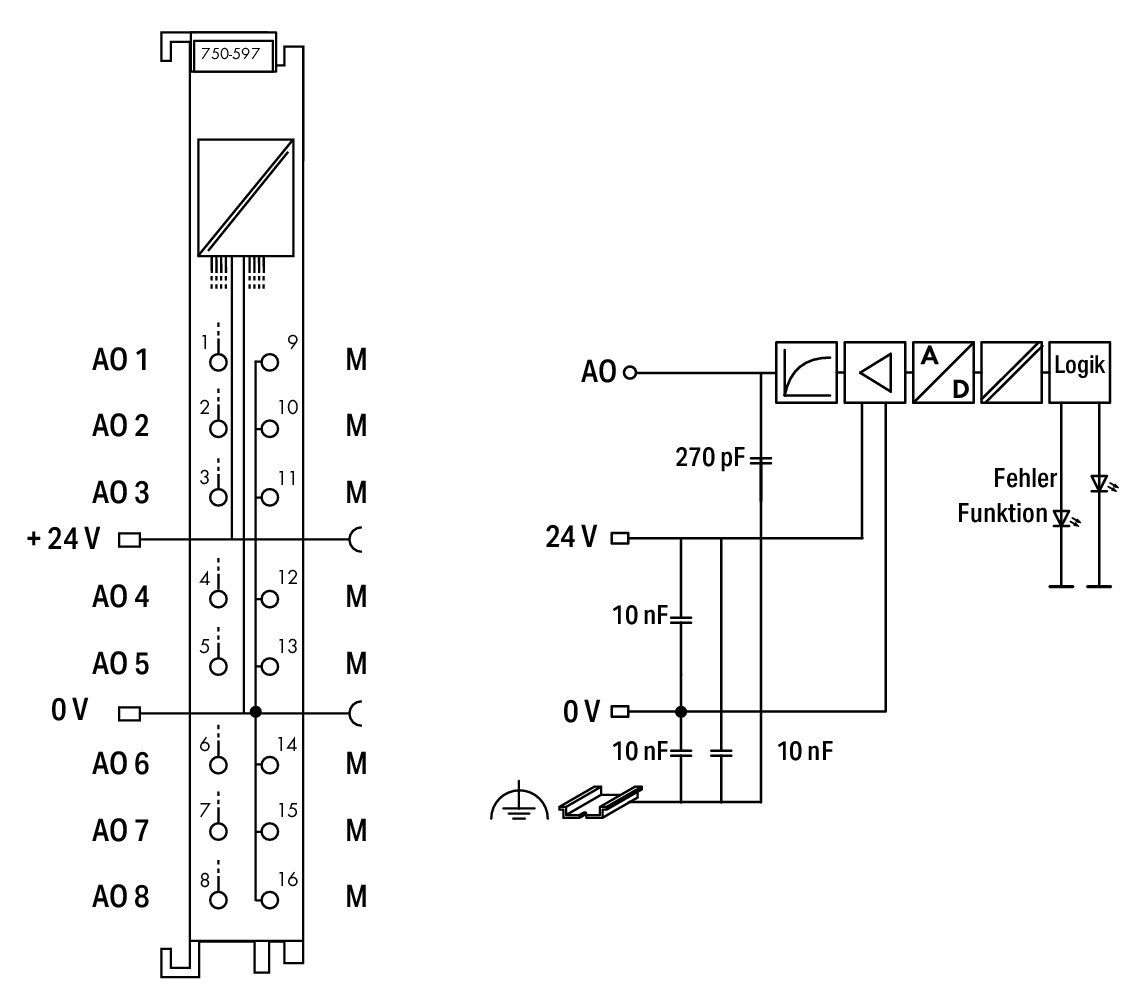

Das Analogausgangsmodul erzeugt Signale der normierten Größen 0 … 10 V und ±10 V. Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben. Zur Spannungsversorgung wird die interne Systemspannung sowie die 24V-Feldversorgung genutzt. Die Ausgangskanäle des Moduls besitzen ein gemeinsames Massepotential. Das Modul erkennt das Fehlen der 24V-Feldversorgung. Der Status wird an den Feldbuskoppler übertragen und über eine LED angezeigt. Das Modul ist frei konfigurierbar über WAGO-I/O-CHECK und GSD-Dateien.
Das Analogausgangsmodul erzeugt Signale der normierten Größen 0 … 10 V und ±10 V. Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben. Zur Spannungsversorgung wird die interne Systemspannung sowie die 24V-Feldversorgung genutzt. Die Ausgangskanäle des Moduls besitzen ein gemeinsames Massepotential. Das Modul erkennt das Fehlen der 24V-Feldversorgung. Der Status wird an den Feldbuskoppler übertragen und über eine LED angezeigt. Das Modul ist frei konfigurierbar über WAGO-I/O-CHECK und GSD-Dateien.
Produktkennzeichen
SKU: 750-597
EAN: 4055143432146
GTIN: 4055143432146
MPN: 750-597
Treuepunkte:
248
Kategorien
Eigenschaften
|
Höhe
|
100 mm
|
|
Tiefe
|
69 mm
|
|
Breite
|
12 mm
|
|
Ausgang, Strom
|
Nein
|
|
Eingang, Strom
|
Nein
|
|
IO-Link Master
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Funkstandard GSM
|
Nein
|
|
Schutzart (NEMA)
|
-
|
|
Systemkomponente
|
Ja
|
|
Ausgang, Spannung
|
Ja
|
|
Eingang, Spannung
|
Nein
|
|
Funkstandard GPRS
|
Nein
|
|
Funkstandard UMTS
|
Nein
|
|
Leistungsaufnahme
|
-
|
|
SIL nach IEC 61508
|
ohne
|
|
Eingang, Widerstand
|
Nein
|
|
Fronteinbau möglich
|
Nein
|
|
Rack-Montage möglich
|
Nein
|
|
Eingang, Thermoelement
|
Nein
|
|
Funkstandard Bluetooth
|
Nein
|
|
Versorgungsspannung DC
|
24 - 24 V
|
|
Funkstandard WLAN 802.11
|
Nein
|
|
Versorgungsspannung AC 50 Hz
|
|
|
Versorgungsspannung AC 60 Hz
|
|
|
Wand-/Direktmontage möglich
|
Nein
|
|
Anzahl der analogen Ausgänge
|
8
|
|
Anzahl der analogen Eingänge
|
|
|
Ausgangssignal konfigurierbar
|
Nein
|
|
Eingangssignal konfigurierbar
|
Nein
|
|
Auflösung der Analogausgänge
|
12 Bit
|
|
Auflösung der Analogeingänge
|
-
|
|
Eingang, Widerstandsthermometer
|
Nein
|
|
Unterstützt Protokoll für ASI
|
Nein
|
|
Unterstützt Protokoll für CAN
|
Nein
|
|
Unterstützt Protokoll für KNX
|
Nein
|
|
Unterstützt Protokoll für LON
|
Nein
|
|
Analoge Ausgänge konfigurierbar
|
Nein
|
|
Analoge Eingänge konfigurierbar
|
Nein
|
|
Anzahl der HW-Schnittstellen USB
|
|
|
Geeignet für Tragschienenmontage
|
Ja
|
|
Anzahl der Schnittstellen PROFINET
|
|
|
Unterstützt Protokoll für Modbus
|
Nein
|
|
Unterstützt Protokoll für SERCOS
|
Nein
|
|
Unterstützt Protokoll für TCP/IP
|
Nein
|
|
Explosionsschutz-Kategorie für Gas
|
ATEX Gas-Ex-Schutz, Kat. 3G
|
|
Geeignet für Sicherheitsfunktionen
|
Nein
|
|
Unterstützt Protokoll für SUCONET
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ia)
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ib)
|
Nein
|
|
Spannungsart der Versorgungsspannung
|
DC
|
|
Unterstützt Protokoll für EtherCAT
|
Nein
|
|
Unterstützt Protokoll für INTERBUS
|
Nein
|
|
Unterstützt Protokoll für PROFIBUS
|
Nein
|
|
Anzahl der HW-Schnittstellen Wireless
|
|
|
Anzahl der HW-Schnittstellen parallel
|
|
|
Anzahl der HW-Schnittstellen sonstige
|
|
|
Explosionsschutz-Kategorie für Staub
|
ATEX Staub-Ex-Schutz, Kat. 3D
|
|
Performance Level nach EN ISO 13849-1
|
ohne
|
|
Unterstützt Protokoll für DeviceNet
|
Nein
|
|
Unterstützt Protokoll für PROFIsafe
|
Nein
|
|
Unterstützt Protokoll für EtherNet/IP
|
Nein
|
|
Unterstützt Protokoll für PROFINET IO
|
Nein
|
|
Unterstützt Protokoll für SafetyBUS p
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell TTY
|
|
|
Ausführung des elektrischen Anschlusses
|
Federzuganschluss
|
|
Unterstützt Protokoll für Data-Highway
|
Nein
|
|
Unterstützt Protokoll für PROFINET CBA
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell RS-232
|
|
|
Anzahl der HW-Schnittstellen seriell RS-422
|
|
|
Anzahl der HW-Schnittstellen seriell RS-485
|
|
|
Unterstützt Protokoll für INTERBUS-Safety
|
Nein
|
|
Unterstützt Protokoll für DeviceNet Safety
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse I
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Klasse II
|
Nein
|
|
Unterstützt Protokoll für Foundation Fieldbus
|
Nein
|
|
Unterstützt Protokoll für sonstige Bussysteme
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Division 1
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Division 2
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse III
|
Nein
|
|
Anzahl der HW-Schnittstellen Industrial Ethernet
|
|
|
Feldbusanschluss über seperaten Buskoppler möglich
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
|
Ja
|
|
Unterstützt Protokoll für AS-Interface Safety at Work
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
|
Nein
|
