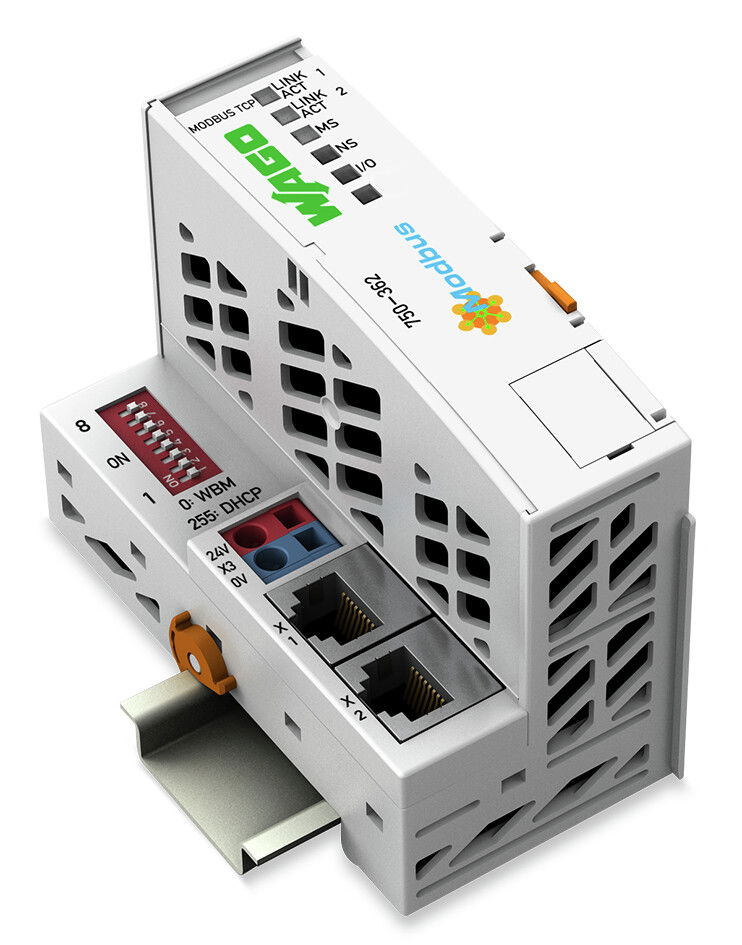

Feldbuskoppler Modbus TCP 4. Generation
Feldbuskoppler Modbus TCP; 4. Generation
Der Modbus TCP/UDP Feldbuskoppler 750-362 verbindet das modulare WAGO-I/O-SYSTEM mit ETHERNET.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen.
Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X). Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, BootP, fest) vorgegeben werden.Der Koppler ist für Feldbuskommunikation in MODBUS-Netzen geeignet.
Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
Produktkennzeichen
SKU: 750-362
EAN: 4055143821421
GTIN: 4055143821421
MPN: 750-362
Treuepunkte:
199
Kategorien
Eigenschaften
|
Höhe
|
96.8 mm
|
|
Tiefe
|
71.9 mm
|
|
Breite
|
49.5 mm
|
|
IO-Link Master
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Funkstandard GSM
|
Nein
|
|
Systemkomponente
|
Ja
|
|
Funkstandard GPRS
|
Nein
|
|
Funkstandard UMTS
|
Nein
|
|
SIL nach IEC 61508
|
ohne
|
|
Ausgangsspannung DC
|
|
|
Eingangsspannung DC
|
24 - 24 V
|
|
Fronteinbau möglich
|
Nein
|
|
Max. Ausgangsstrom DC
|
-
|
|
Max. Eingangsstrom DC
|
0.28 A
|
|
Mit Potentialtrennung
|
Ja
|
|
Rack-Montage möglich
|
Nein
|
|
Funkstandard Bluetooth
|
Nein
|
|
Anzahl der Steckplätze
|
1
|
|
Art der Ausgangsspannung
|
-
|
|
Art der Eingangsspannung
|
DC
|
|
Funkstandard WLAN 802.11
|
Nein
|
|
Ausgangsspannung AC 50 Hz
|
|
|
Ausgangsspannung AC 60 Hz
|
|
|
Eingangsspannung AC 50 Hz
|
|
|
Eingangsspannung AC 60 Hz
|
|
|
Max. Ausgangsstrom AC 50 Hz
|
-
|
|
Max. Ausgangsstrom AC 60 Hz
|
-
|
|
Max. Eingangsstrom AC 50 Hz
|
-
|
|
Max. Eingangsstrom AC 60 Hz
|
-
|
|
Mit optischer Schnittstelle
|
Ja
|
|
Wand-/Direktmontage möglich
|
Nein
|
|
Unterstützt Protokoll für ASI
|
Nein
|
|
Unterstützt Protokoll für CAN
|
Nein
|
|
Unterstützt Protokoll für KNX
|
Nein
|
|
Unterstützt Protokoll für LON
|
Nein
|
|
Anzahl der HW-Schnittstellen USB
|
|
|
Mit integrierter Stromversorgung
|
Ja
|
|
Geeignet für Tragschienenmontage
|
Ja
|
|
Anzahl der Schnittstellen PROFINET
|
|
|
Unterstützt Protokoll für Modbus
|
Nein
|
|
Unterstützt Protokoll für SERCOS
|
Nein
|
|
Unterstützt Protokoll für TCP/IP
|
Nein
|
|
Explosionsschutz-Kategorie für Gas
|
ATEX Gas-Ex-Schutz, Kat. 3G
|
|
Geeignet für Sicherheitsfunktionen
|
Nein
|
|
Mit steckbaren Baugruppen, sonstige
|
Ja
|
|
Unterstützt Protokoll für SUCONET
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ia)
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ib)
|
Nein
|
|
Unterstützt Protokoll für EtherCAT
|
Nein
|
|
Unterstützt Protokoll für INTERBUS
|
Nein
|
|
Unterstützt Protokoll für PROFIBUS
|
Nein
|
|
Anzahl der HW-Schnittstellen Wireless
|
|
|
Anzahl der HW-Schnittstellen parallel
|
|
|
Anzahl der HW-Schnittstellen sonstige
|
|
|
Explosionsschutz-Kategorie für Staub
|
ATEX Staub-Ex-Schutz, Kat. 3D
|
|
Performance Level nach EN ISO 13849-1
|
ohne
|
|
Unterstützt Protokoll für DeviceNet
|
Nein
|
|
Unterstützt Protokoll für PROFIsafe
|
Nein
|
|
Unterstützt Protokoll für EtherNet/IP
|
Nein
|
|
Unterstützt Protokoll für PROFINET IO
|
Nein
|
|
Unterstützt Protokoll für SafetyBUS p
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell TTY
|
|
|
Ausführung des elektrischen Anschlusses
|
Federzuganschluss
|
|
Mit steckbaren Baugruppen, Zentralmodule
|
Ja
|
|
Unterstützt Protokoll für Data-Highway
|
Nein
|
|
Unterstützt Protokoll für PROFINET CBA
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell RS-232
|
|
|
Anzahl der HW-Schnittstellen seriell RS-422
|
|
|
Anzahl der HW-Schnittstellen seriell RS-485
|
|
|
Unterstützt Protokoll für INTERBUS-Safety
|
Nein
|
|
Mit Buskoppler für modularen Stationsaufbau
|
Ja
|
|
Unterstützt Protokoll für DeviceNet Safety
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse I
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Klasse II
|
Nein
|
|
Mit steckbaren Baugruppen, Kommunikationsmodule
|
Ja
|
|
Unterstützt Protokoll für Foundation Fieldbus
|
Nein
|
|
Unterstützt Protokoll für sonstige Bussysteme
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Division 1
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Division 2
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse III
|
Nein
|
|
Anzahl der HW-Schnittstellen Industrial Ethernet
|
2
|
|
Feldbusanschluss über seperaten Buskoppler möglich
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
|
Ja
|
|
Mit steckbaren Baugruppen, analoge Ein-/Ausgangssignale
|
Ja
|
|
Unterstützt Protokoll für AS-Interface Safety at Work
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
|
Ja
|
|
Mit steckbaren Baugruppen, digitale Ein-/Ausgangssignale
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
|
Ja
|
|
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
|
Nein
|
