Potentialvervielfältigung 8-fach 24 V/ 8-fach 0 V

Die Potentialvervielfältigungklemme dient dazu, in Kombination mit der 8‐Kanal‐Ein‐/Ausgangsklemme 750‐1506 (auch für 8‐Kanal‐Busklemmen mit 1‐Leiter‐Anschluss geeignet) das 24V‐ und 0V‐Potential für die Ein‐ und Ausgänge bereitzustellen.

Der Einsatz zusätzlicher Reihenklemmen ist dadurch überflüssig.

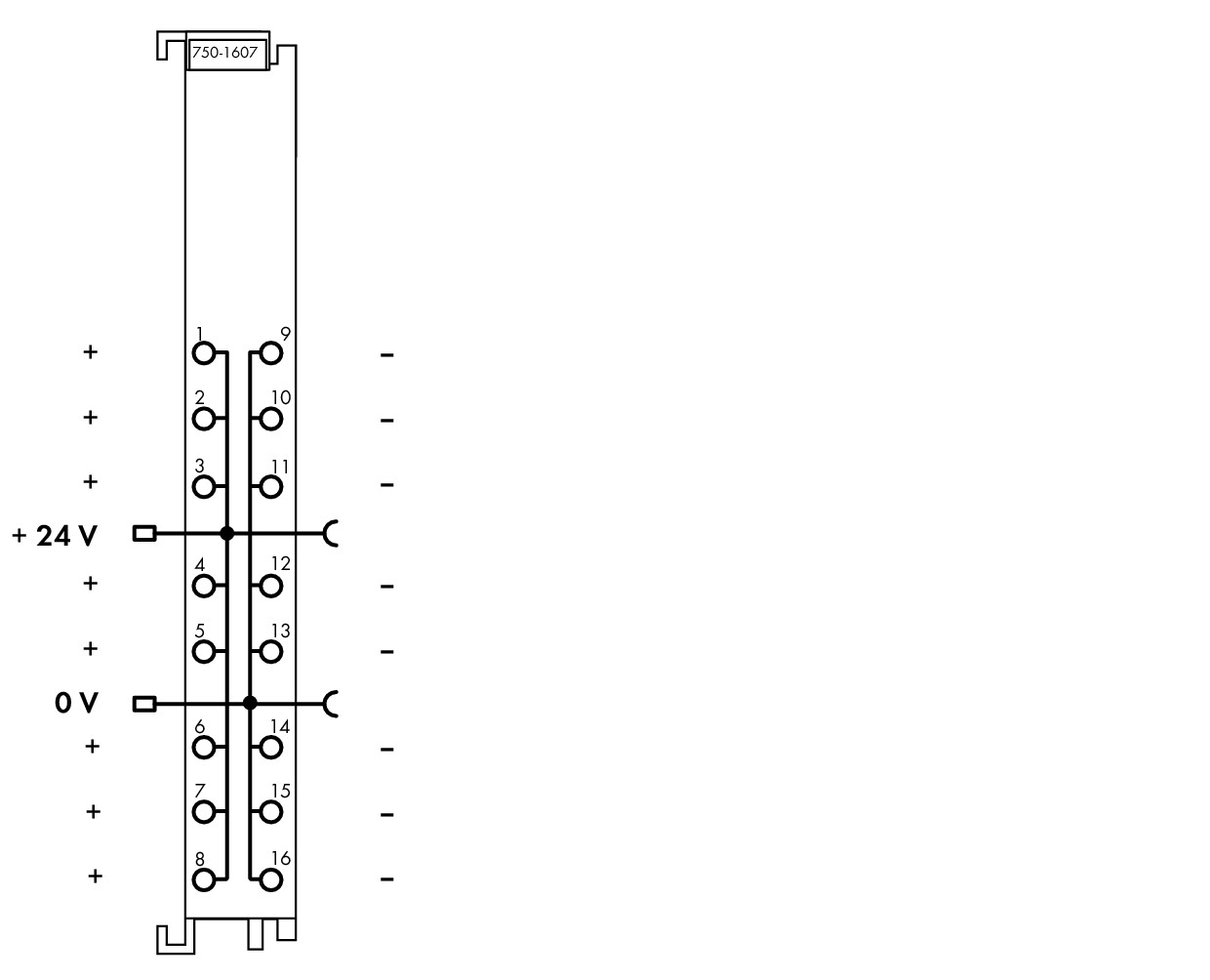

Die Potentialvervielfältigungsklemme erhält über die internen Leistungskontakte einer vorgeschalteten Busklemme die 24V‐Versorgungsspannung und das 0V‐Potential. Durch Anrasten der Busklemme erfolgt dann über die Leistungskontakte eine automatische Durchkontaktierung der Potentiale an die nachfolgenden Klemmen. Die 24V‐ und 0V‐Versorgung wird jeweils an acht Push-in CAGE CLAMP^®‐Anschlüssen für die Feldebene zur Verfügung gestellt.

Zum Öffnen der Push-in CAGE CLAMP^®‐Anschlüsse wird ein Betätigungswerkzeug mit 2,5mm‐Klinge benötigt (210‐719).
