Feldbuskoppler CANopen MCS lichtgrau

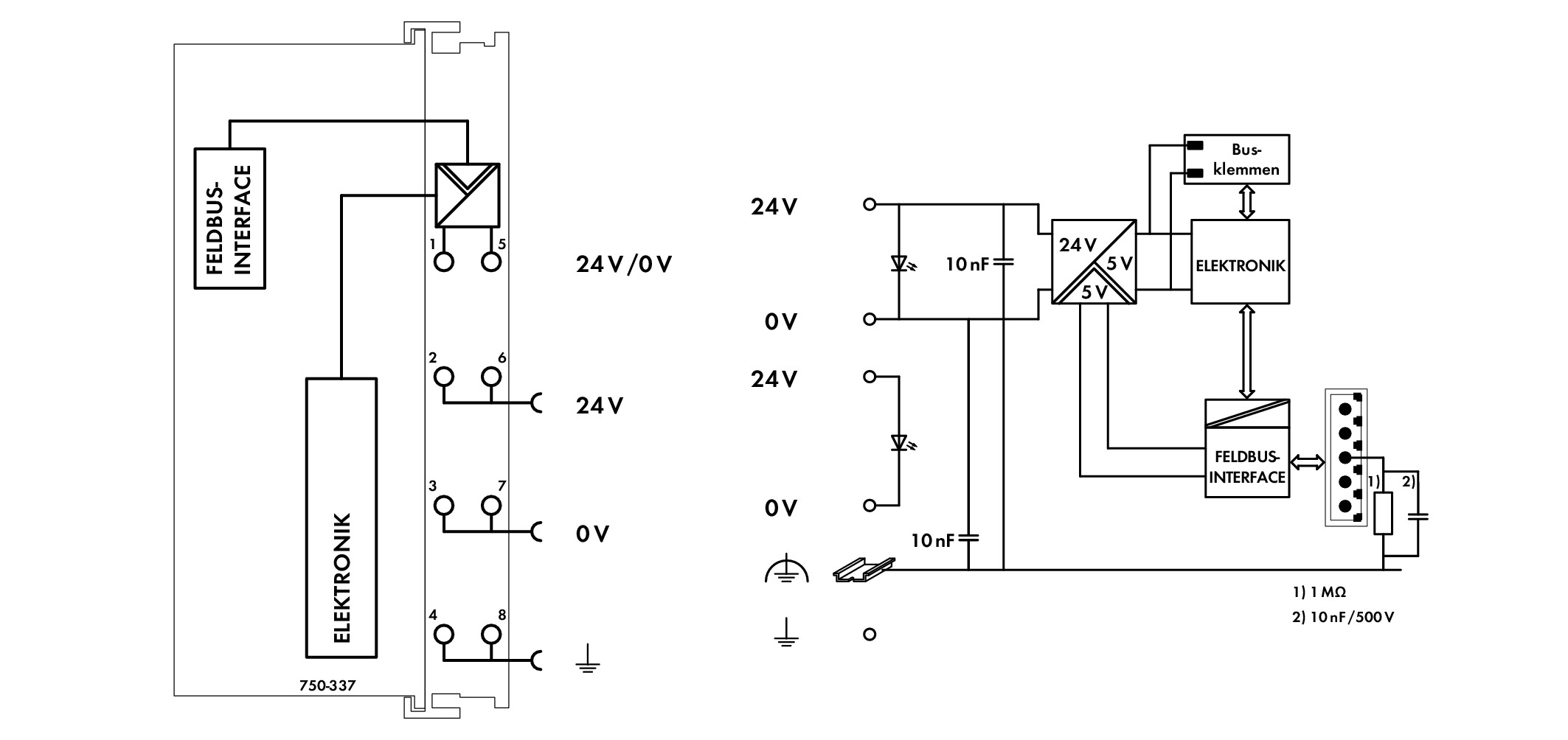

Dieser Feldbuskoppler verbindet das WAGO‐I/O‐SYSTEM als Slave mit dem CANopen‐Feldbus. Die Daten werden mit PDOs und SDOs übertragen.
Der Buskoppler erkennt alle gesteckten I/O‐Klemmen und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch byteweise) Klemmen handeln.
Das lokale Prozessabbild wird in einen Eingangs‐ und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den CANopen‐Bus eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den CANopen‐Bus ausgegeben.
Die Daten der analogen Klemmen werden in der Reihenfolge ihrer Position nach dem Buskoppler in die PDOs gemappt. Die Bits der digitalen Klemmen werden zu Bytes zusammengfügt und ebenfalls in die PDOs gemappt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.
Die Einträge in dem Objektverzeichnis können nach Bedarf auf die 32 Rx PDOs und 32 Tx PDOs gemappt werden.
Der gesamte Eingangs‐ und Ausgangsdatenbereich kann mit den SDOs übertragen werden.
Per Software können „Platzhalterklemmen“ gesetzt werden.
Produktkennzeichen
Treuepunkte:
269
Kategorien
Eigenschaften
|
Höhe
|
100
|
|
Tiefe
|
71.1
|
|
Breite
|
51
|
|
IO-Link Master
|
Nein
|
|
Schutzart (IP)
|
IP20
|
|
Funkstandard GSM
|
Nein
|
|
Systemkomponente
|
Ja
|
|
Funkstandard GPRS
|
Nein
|
|
Funkstandard UMTS
|
Nein
|
|
SIL nach IEC 61508
|
ohne
|
|
Ausgangsspannung DC
|
|
|
Eingangsspannung DC
|
24 - 24
|
|
Fronteinbau möglich
|
Nein
|
|
Max. Ausgangsstrom DC
|
-
|
|
Max. Eingangsstrom DC
|
0.5
|
|
Mit Potentialtrennung
|
Ja
|
|
Rack-Montage möglich
|
Nein
|
|
Funkstandard Bluetooth
|
Nein
|
|
Anzahl der Steckplätze
|
1
|
|
Art der Ausgangsspannung
|
-
|
|
Art der Eingangsspannung
|
DC
|
|
Funkstandard WLAN 802.11
|
Nein
|
|
Ausgangsspannung AC 50 Hz
|
|
|
Ausgangsspannung AC 60 Hz
|
|
|
Eingangsspannung AC 50 Hz
|
|
|
Eingangsspannung AC 60 Hz
|
|
|
Max. Ausgangsstrom AC 50 Hz
|
-
|
|
Max. Ausgangsstrom AC 60 Hz
|
-
|
|
Max. Eingangsstrom AC 50 Hz
|
-
|
|
Max. Eingangsstrom AC 60 Hz
|
-
|
|
Mit optischer Schnittstelle
|
Nein
|
|
Wand-/Direktmontage möglich
|
Nein
|
|
Unterstützt Protokoll für ASI
|
Nein
|
|
Unterstützt Protokoll für CAN
|
Ja
|
|
Unterstützt Protokoll für KNX
|
Nein
|
|
Unterstützt Protokoll für LON
|
Nein
|
|
Anzahl der HW-Schnittstellen USB
|
0
|
|
Mit integrierter Stromversorgung
|
Ja
|
|
Geeignet für Tragschienenmontage
|
Ja
|
|
Anzahl der Schnittstellen PROFINET
|
0
|
|
Unterstützt Protokoll für Modbus
|
Nein
|
|
Unterstützt Protokoll für SERCOS
|
Nein
|
|
Unterstützt Protokoll für TCP/IP
|
Nein
|
|
Explosionsschutz-Kategorie für Gas
|
ATEX Gas-Ex-Schutz, Kat. 3G
|
|
Geeignet für Sicherheitsfunktionen
|
Nein
|
|
Mit steckbaren Baugruppen, sonstige
|
Ja
|
|
Unterstützt Protokoll für SUCONET
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ia)
|
Nein
|
|
Zugehöriges Betriebsmittel (Ex ib)
|
Nein
|
|
Unterstützt Protokoll für EtherCAT
|
Nein
|
|
Unterstützt Protokoll für INTERBUS
|
Nein
|
|
Unterstützt Protokoll für PROFIBUS
|
Nein
|
|
Anzahl der HW-Schnittstellen Wireless
|
0
|
|
Anzahl der HW-Schnittstellen parallel
|
0
|
|
Anzahl der HW-Schnittstellen sonstige
|
1
|
|
Explosionsschutz-Kategorie für Staub
|
ATEX Staub-Ex-Schutz, Kat. 3D
|
|
Performance Level nach EN ISO 13849-1
|
ohne
|
|
Unterstützt Protokoll für DeviceNet
|
Nein
|
|
Unterstützt Protokoll für PROFIsafe
|
Nein
|
|
Unterstützt Protokoll für EtherNet/IP
|
Nein
|
|
Unterstützt Protokoll für PROFINET IO
|
Nein
|
|
Unterstützt Protokoll für SafetyBUS p
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell TTY
|
0
|
|
Ausführung des elektrischen Anschlusses
|
Federzuganschluss
|
|
Mit steckbaren Baugruppen, Zentralmodule
|
Ja
|
|
Unterstützt Protokoll für Data-Highway
|
Nein
|
|
Unterstützt Protokoll für PROFINET CBA
|
Nein
|
|
Anzahl der HW-Schnittstellen seriell RS-232
|
0
|
|
Anzahl der HW-Schnittstellen seriell RS-422
|
0
|
|
Anzahl der HW-Schnittstellen seriell RS-485
|
0
|
|
Unterstützt Protokoll für INTERBUS-Safety
|
Nein
|
|
Mit Buskoppler für modularen Stationsaufbau
|
Ja
|
|
Unterstützt Protokoll für DeviceNet Safety
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse I
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Klasse II
|
Nein
|
|
Mit steckbaren Baugruppen, Kommunikationsmodule
|
Ja
|
|
Unterstützt Protokoll für Foundation Fieldbus
|
Nein
|
|
Unterstützt Protokoll für sonstige Bussysteme
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Division 1
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Division 2
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Klasse III
|
Nein
|
|
Anzahl der HW-Schnittstellen Industrial Ethernet
|
0
|
|
Feldbusanschluss über seperaten Buskoppler möglich
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
|
Ja
|
|
Mit steckbaren Baugruppen, analoge Ein-/Ausgangssignale
|
Ja
|
|
Unterstützt Protokoll für AS-Interface Safety at Work
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
|
Ja
|
|
Mit steckbaren Baugruppen, digitale Ein-/Ausgangssignale
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
|
Ja
|
|
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
|
Ja
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
|
Nein
|
|
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
|
Nein
|
