Zuverlässiger Personenschutz – Stromunfälle verhindern

Lebensgefährliche Stromunfälle, beispielsweise durch direktes oder indirektes Berühren unter Spannung stehender Betriebsmittel, können verhindert werden, indem Fehlerstrom-Schutzeinrichtungen den Strom im Fehlerfall umgehend abschalten.

In vielen Fällen schreiben die Bestimmungen der DIN-VDE-Norm den Einsatz von Fehlerstrom- Schutzeinrichtungen zwingend vor. Diese bieten neben dem Fehlerschutz bei Verwendung von FI-Schutzschaltern mit IΔn ≤ 30 mA auch zusätzlichen Schutz bei direktem Berühren. Sie verhindern lebensbedrohliche Stromunfälle durch rasches Abschalten gefährlicher Fehlerströme gegen Erde. Elektrisch gezündete Brände durch Erdschlussströme können bereits im Entstehen verhindert werden. Der standardmäßig enthaltene Umgreif- und Berührungsschutz sorgt zudem für eine sichere Montage.

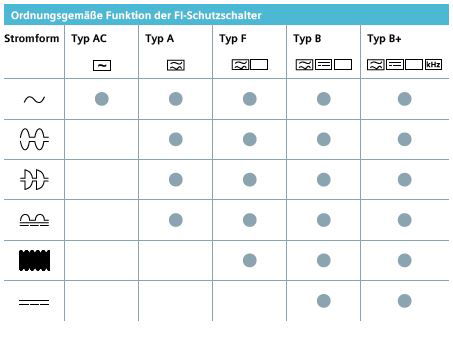

Der richtige Typ

Fehlerstrom-Schutzeinrichtungen unterscheiden sich hinsichtlich ihrer Eignung zur Erfassung unterschiedlicher Fehlerströme.

Typ AC/A

Typ AC löst bei sinusförmigen Wechselfehlerströmen aus, Typ A zusätzlich bei pulsierenden Gleichfehlerströmen. Typ F Zusätzlich zu den Fehlerströmen des Typs A ist

Typ F

auch für den Schutz vor elektrischem Schlag bei elektrischen Verbrauchern mit Frequenzumrichtern im Einphasen- Wechselstromnetz geeignet. Er erfasst Fehlerströme, die aus einem Frequenzgemisch bis 1 kHz bestehen.

Typ B/B+

Der allstromsensitive Typ B/B+ erfasst darüber hinaus auch glatte Gleichfehlerströme, wie sie beim Einsatz von Frequenzumrichtern vorkommen können (z. B. auf Baustellen gemäß BGI 608 oder bei drehzahlgeregelten Werkzeugmaschinen). Typ B+ bietet darüber hinaus einen gehobenen, vorbeugenden Brandschutz.

Stammtisch

Diskutieren Sie mit
Kollegen vom Fach hier:

Die passende Ausführung

Je nach Anforderung kommen folgende Ausführungen zum Einsatz.

Superresistent K

Ungewollte Abschaltungen werden verhindert, indem das Auslösen des FI-Schutzschalters kurz verzögert wird.

Selektiv S

Durch eine zeitliche Auslöseverzögerung und eine Staffelung von Auslösezeit und Bemessungsfehlerstrom wird die selektive Abschaltung einzelner Anlagenteile sichergestellt.

SIGRES

Der integrierte Kondensationsschutz ermöglicht höchste Sicherheit und eine lange Lebensdauer, auch unter besonderen Bedingungen wie Gasen oder Feuchtigkeit in der Umgebungsluft.
