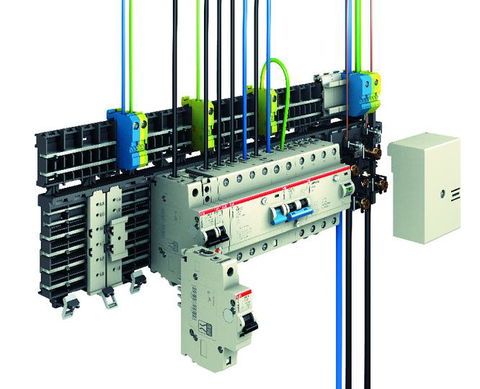

Eine elektrische Anlage muss die Anforderungen hinsichtlich Planung, Aufbau und Wartung über ihren gesamten Lebenszyklus erfüllen. Oft besteht bei Anlagen, die sich im laufenden Betrieb befinden die Problematik, dass an die Anlage unter Spannung erweitert oder geändert werden muss. Ein Arbeiten unter Spannung ist zwar grundsätzlich möglich, in der Praxis ist dies aber mit einem grossen (Sicherheits-)Aufwand verbunden. SMISSLINE TP ist ein fingersicheres Stecksockelsystem, das lastfreies Arbeiten unter Spannung ohne zusätzliche persönliche Schutzausrüstung erlaubt. Dies kann die Kosten im gesamten Lebenszyklus einer Anlage entscheidend reduzieren und bietet überdies einen erhöhten Schutz von Personen.
Eine fortschrittliche Lösung sollte nicht nur technisch einwandfrei sein, sondern sich auch in der täglichen Praxis bewähren. Gerade in unserer schnelllebigen Welt mit rasanten technologischen Veränderungen sind Lösungen gefragt, die langfristig funktionieren. Seit über 20 Jahren bietet das Stecksystem SMISSLINE Sicherheit durch elektrische Schutzgeräte. SMISSLINE TP ist eine Erweiterung und bietet einen nochmals erhöhten Schutz. Das System erlaubt das lastfreie Auf- und Entstecken der Geräte auf SMISSLINE TP unter Spannung ohne dass dabei eine Gefährdung durch Körperdurchströmung entstehen kann. Dies wurde durch die deutsche Berufsgenossenschaft Köln und electrosuisse bestätigt.
Sicherheit beim Arbeiten unter Spannung
SMISSLINE TP ist so konzipiert, dass Änderungen oder Erweiterungen in der Anlage im laufenden Betrieb durchgeführt werden können. In vielen Anlagen bzw. Gebäuden ist es heute nicht einfach, die Spannung zu unterbrechen, um an der Anlage zu arbeiten. Das fingersichere System erleichtert diesen Umstand wesentlich. Das Stecksystem SMISSLINE TP erlaubt das lastfreie Auf- und Entstecken von Geräten und Komponenten unter Spannung ohne zusätzliche persönliche Schutzausrüstung gegen elektrische Gefährdung. Beim lastfreien Auf- und Entstecken der Geräte auf SMISSLINE TP kann keine Gefährdung durch Körperdurchströmung entstehen. SMISSLINE TP ist vollumfänglich fingersicher (IP2XB). Beim Auf- und Entstecken der Geräte bleibt das System vollumfänglich berührungsgeschützt. SMISSLINE TP verhindert eine Gefährdung von Personen durch Schaltlichtbögen oder Störlichtbögen.
Wie funktioniert SMISSLINE TP?
Im Unterschied zu anderen marktüblichen Sammelschienensystemen ist SMISSLINE das einzige System, bei dem die Geräte direkt kontaktiert werden können – in diesem direkten Aufstecken liegt der erhebliche Zeit- und Sicherheitsvorteil des Stecksockelsystems verborgen. Nach dem Entstecken der Geräte bleibt das Sammelschienensystem fingersicher (IP2xB). Es können keine spannungsführenden Teile berührt werden. SMISSLINE hat fünf verschiedene Schutzgerätearten die direkt aufgesteckt werden können.
Dies sind:
• Leitungsschutzschalter S400 1-, 2-, 3- und 4-polig von 0,5 A bis 63 A; B, C, D, K, UC-Z, UC-C
• Fehlerstromschutzschalter F402 und F404; 25 A bis 63 A, 30, 100, 300, 500 mA
• Kombinierter FI-LS Schalter 2- und 4-poliger bis max. 10 kA FS401, FS403 in nur 72mm Baubreite
• Überspannungsschutzschalter OVR404, 4-poliges Schutzgerät Typ 2
• Lasttrennschalter IS404 63A
• Motorschutzschalter MS325, MS116 und MS132, Aufsteckbar mittels Adapter
Die Vorteile des berührungsgeschützten Stecksockelsystems : Sicherheit, Zeitersparnis, Verfügbarkeit, Flexibilität
Für Planer, Schaltanlagenbauer und Bauherren gibt es verschiedene gute Gründe für die Wahl eines Stecksystems. In Bauten in denen Sicherheit, Verfügbarkeit und Möglichkeiten zur Erweiterung und Änderung im Vordergrund stehen – z. B. in öffentlichen Gebäuden, Industriebetrieben, sicherheitsrelevanten Anlagen wie EDV, USV, im Transportbereich wie auf Flughäfen oder in der Telekommunikation ist SMISSLINE TP die ideale Lösung.
Verfügbarkeit, Flexibilität, Zeitgewinn Eine langfristige Planung ist ohne genaue Kenntnisse der endgültigen Anlage möglich. Ebenso eine problemlose Neuzuordnung von Verbrauchern. Mit dem SMISSLINE TP- Stecksockelsystem können Änderungen an der Installation von Schaltschränken sehr einfach direkt auf der Baustelle vorgenommen werden – und dies ohne Mehrkosten, da das SMISSLINE TP- Stecksockelsystem über die Sammelschienen automatisch eingangsverdrahtet ist. SMISSLINE macht die Pakete von Leitungsschutzschaltern, die als Reserven eingebaut werden müssen und vielleicht nie genutzt werden überflüssig. Diese könne jederzeit kostengünstig und ohne lange Unterbrechungsszeiten nachgerüstet werden.
Eine spätere Nutzungsänderung oder Ergänzung einer Gesamtinstallation kann zügig und mit geringem Aufwand erfolgen. Durch die Stecktechnik lassen sich die Montage- und Verdrahtungsarbeiten reduzieren, Eingangs- und Querverdrahtungen entfallen. Bei direkten Abgängen kann auf Abgangsklemmen verzichtet werden. Dank vereinfachter Planung und raschem Aufbau erfolgt die Montage in Bestzeit. Eine einfache und schnelle Installation mit sekundenschnellem Komponentenaustausch ermöglicht problemlose Erweiterungsmöglichkeiten. Sämtliche Geräte sind mit einem einfachen Handgriff aufsteckbar.
Die Vorteile des vertikalen Aufbaus: Zeit-/Kostenersparnis/Endlose Flexibilität
Durch den senkrechten Aufbau mit SMISSLINE ergibt sich eine kompakte Bauform, die sowohl bei Neu- als auch bei Umbauten von grossem Vorteil ist. Aus diesem Grund bietet dieses Stecksockelsystem mit integrierten Sammelschienen Planern (SMISSLINE), Schaltanlagenbauern und Endkunden gleichermassen Vorteile.
