Grundlagenreihe – Schutz von Stromkreisen: Teil 1 Vorgehensweise und Definition

Für einen sicheren und zuverlässigen Anlagenbetrieb sind bezüglich des Schutzes bei Überstrom und Kurzschluss von Kabel/Leitungen und Schienenverteilern auf jeder Ebene einige Bedingungen gleichzeitig zu erfüllen, z.B.:

• Die Anlage muss sowohl den Betriebsstrom im normalen Betrieb führen können als auch den Strom, der unter anormalen Betriebsbedingungen während der durch die Ansprechkennlinie der Schutzeinrichtung bestimmten Dauer fließen kann.
• In der Anlage dürfen keine Spannungsfälle auftreten, die zu einer Leistungsminderung der Verbraucher führen können, z.B.: während einer übermäßig langen Hochlaufzeit von Motoren usw.

Darüber hinaus müssen die Schutzeinrichtungen (Leistungsschalter, Leitungsschutzschalter oder Sicherungen):

• den Schutz bei Überstrom der Kabel/Leitungen/Schienenverteiler und der Sammelschienen für alle Stromwerte einschließlich der Kurzschlussströme gewährleisten,
• den Schutz von Personen bei direktem und indirektes Berühren gewährleisten.

Dies ist besonders in TN- und IT-Systemen erforderlich, da die Kurzschlussstromgröße hier durch die zu berücksichtigende Leitungslänge begrenzt wird, was bei nichtsachgerechter Beachtung zu einer verzögerten automatischen Abschaltung durch die Überstromschutzeinrichtung führen kann. Anlagen im TT-System müssen üblicherweise einspeiseseitig durch ein Fehlerstromschutzgerät mit einem Bemessungsdifferenzstrom, abhängig vom Wert des Anlagenerders, zusätzlich zur Überstromschutzeinrichtung geschützt werden.

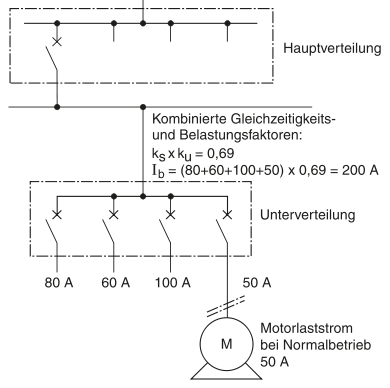

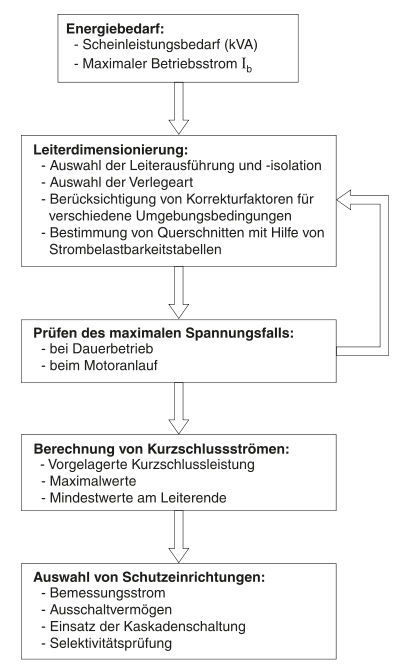

Die Leiterquerschnitte werden mit Hilfe der in Abschnitt 2 in diesem Kapitel beschriebenen allgemeinen Methode festgelegt, wobei aus Gründen der mechanischen Festigkeit Mindestquerschnitte beachtet werden müssen. Einige Verbraucher (s. Kap. N) erfordern eine Überdimensionierung der sie versorgenden Leiterquerschnitte.

[...] Lesen Sie den vollständigen Artikel im anhängenden PDF

Stand Juli 2015
