Manchmal ist weniger einfach mehr – zum Beispiel, wenn es um Platz im Verteilerkasten geht. Deshalb packt Siemens jetzt die volle Funktionalität komplexer Schutzgeräte in nur eine Teilungseinheit (TE)

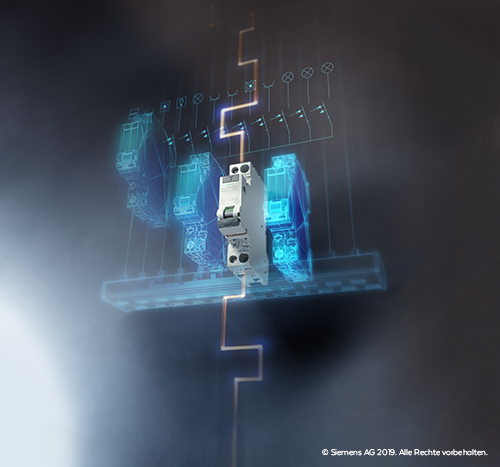

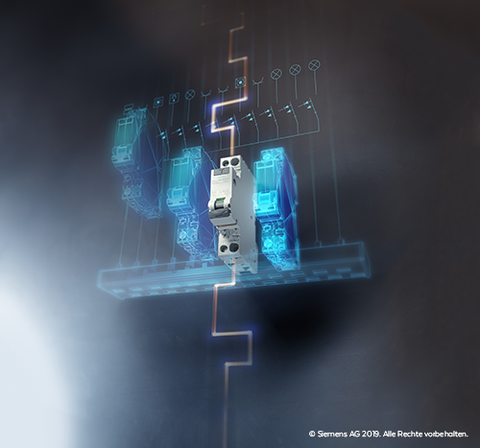

Die neuen FI/LS-Schalter 5SV1 von Siemens vereinen erstmals Fehlerstrom- und Überlastschutz in einer Teilungseinheit (TE). Die kompakten Geräte schützen Personen vor gefährlichen Stromschlägen und verhindern zugleich Überstromschäden an Leitungen sowie den Ausfall elektrischer Anlagen. Im Fehlerfall trennen sie den jeweiligen Stromkreis zuverlässig und sicher vom Netz. Im Vergleich zu herkömmlichen Geräten benötigen die FI/LS-Schalter 5SV1 nur die Hälfte an Platz. Dadurch können mehr Schutzgeräte in einem Verteiler verbaut und bestehende Installationen einfach und platzsparend um neue Schutzfunktionen erweitert werden.
Ihre Vorteile im Überblick
- Flexibles Einsatzspektrum
- Große Auswahl an Typen und Ausführungen zum Schutz bei direktem und indirektem Berühren
- Umfangreiches, einheitliches Paket an Zubehör für zusätzliche Funktionen
- Portfolio für alle Anforderungen in Industrie, Infrastruktur und Gebäuden
- Alle Fehlerstrom-Schutzeinrichtungen gemäß nationalen und internationalen Normvorgaben
- Schnelle Montage und Installation
- Schneller Anbau von Zubehörkomponenten für weitere Funktionen
- FI-Schutzschalter 5SV sind mit dem N-Anschluss rechts oder links lieferbar
- Verwendung von Standard-Stiftsammelschienen bei jeder Anwendung
- Komfortable Bedienung
- Separate Schaltstellungsanzeige und Griffbedruckung für eine hohe Bedienerfreundlichkeit
- Umgreif- und Berührungsschutz für mehr Sicherheit bei der Montage
- Integrierte Schieberhandbetätigung
- Schnelle Demontage durch einfaches, werkzeugloses Lösen der Geräte aus dem Sammelschienenverbund
Die Schutzgeräte lassen sich zusätzlich mit einem Brandschutzschalter-Block 5SM6 verbinden – und bieten so Personen-, Leitungs- und präventiven Brandschutz in nur zwei TE. Erhältlich ist der 5SV1 als Typ AC und Typ A. Diese Ausführungen lösen bei sinusförmigen Wechselfehlerströmen aus, die bei fast allen elektrischen Verbrauchern auftreten können. FI/LS-Schalter vom Typ A erkennen zusätzlich pulsierende Gleichfehlerströme. Diese können in Wohn- und Zweckgebäuden bei einphasigen Verbrauchern mit elektronischen Bauteilen im Netzteil auftreten, beispielsweise bei elektronischen Vorschaltgeräten oder Dimmern.
