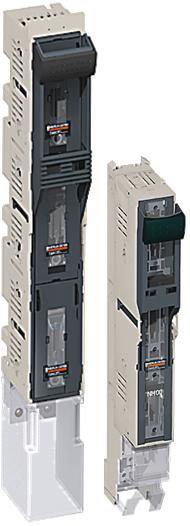

Die NH-Sicherungs-Lastschaltleisten Fupact ISFL aus dem Hause Schneider Electric wurden ausschließlich anwenderorientiert entwickelt. Sie lassen sich daher besonders schnell und einfach montieren. Die hohe Qualität der Fupact ISFL Geräte gewährleistet darüber hinaus bei einem langjährigen Betrieb Zuverlässigkeit und Sicherheit.
NH- Sicherungs-Lastschaltleisten werden hauptsächlich in Niederspannungs-Verteilungen als Schutz- und Schaltgeräte für Verbraucherabgänge verwenden, die nur gelegentlich geschaltet werden brauchen
Baugrößen
Die 3-poligen Sicherungs-Lastschaltleisten ISFL sind in den 4 typischen Baugrößen für Niederspannungs-Verteilungsanlagen mit den jeweiligen DIN NH Sicherungseinsätzen verfügbar:
- ISFL160 160 A DIN NH-00/000
- SFL250 250 A DIN NH-1
- ISFL400 250 A DIN NH-2
- ISFL630 630 A DIN NH-3
Einbauarten
Die Fupact ISFL werden vertikal direkt an die für Niederspannungs-Verteilungsanlagen typischen Sammelschienen montiert.
- ISFL160 100 mm, mit Adapter an 60 mm und 185 mm
- ISFL250/400/630 185 mm
Die mechanische Befestigung sowie die elektrische Kontaktierung erfolgt über die mitgelieferten Bolzenschrauben. Für die Baugröße ISFL160 stehen optional Hakenkontakte für die bohrungslose Montage zur Verfügung.
Anschlussarten
Die Sicherungs-Lastschaltleisten ISFL sind universal für den Kabelanschluss von oben oder unten geeignet. Der Kabelanschluss erfolgt mit Schraubanschlüssen für Kabelschuhe. Die Schraubanschlüsse werden komplett mit Schrauben und Spannscheiben geliefert. Für die Baugröße ISFL160 können optional Klemmen für den direkten Kabelanschluss bis 95 mm² oder Klemmen für flexible Kupferschienen 12 x 6 mm bestellt werden.
Jeder Fupact ISFL wird mit Klemmenabdeckung geliefert.
Zubehör für elektrische Meldefunktionen
Zur Meldung Schaltzustände stehen Hilfsschalter zur Verfügung. Für Betriebsstrommessungen stehen Stromwandler zur Verfügung, die rückseitig an die Sicherungslastschaltleisten aufgerastet werden. Bei einphasiger Betriebsstrommessung werden Blindwandler zum Distanzausgleich verwendet.
