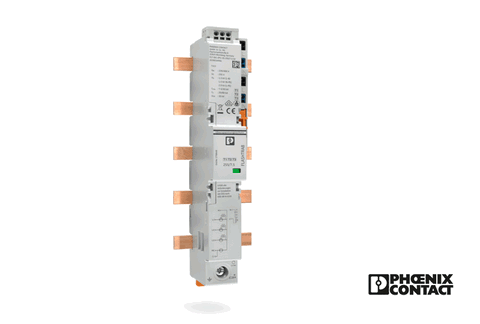

Der neue FLT-SEC-ZP2-…-SV setzt Maßstäbe beim Schutz von Zählerplätzen: Durch die minimale Baubreite des FLT-SEC-ZP2-…-SV bleibt maximaler Raum für die weiteren Komponenten auf der Sammelschiene. Der integrierte Spannungsabgriff zur Versorgung der Komponenten eines intelligenten Messsystems (z. B. Smart Meter Gateway, SMGW) vereinfacht den Aufbau erheblich.
Im Hauptstrom-Versorgungssystem (vor dem Zähler) sind ausschließlich SPD Typ 1 mit Funkenstrecken erlaubt. Diese SPDs dürfen zudem keinen dauerhaften Betriebsstrom durch Statusanzeigen, z. B. LEDs verursachen. Die Funkenstrecke muss den nach dem Zünden einsetzenden Folgestrom so begrenzen, dass die Hausanschlusssicherungen nicht auslösen.
Der FLASHTRAB-SEC-ZP2 erfüllt durch die betriebsstromfreie, rein mechanisch arbeitende Statusanzeige und die netzfolgestromfreien Funkenstrecken die strengen Vorgaben der
VDE-AR-N 4100 zum Einsatz von SPDs Typ 1 im Hauptstrom-Versorgungssystem. Als Kombiableiter Typ 1+2+3 schützt er selbst empfindliche Elektronik in der näheren Installationsumgebung.
Für die Komponenten eines intelligenten Messsystems muss eine gesicherte Spannungsversorgung aus dem nicht erfassten Bereich bereitgestellt werden. Der FLT-SEC-ZP2...-SV bietet zwei Abgriffe für den Anschluss von Leitungen zum Raum für Zusatzanwendungen (RfZ) und zum Abschlusspunkt Zählerplatz (APZ).
Die neuen Schutzgeräte FLT-SEC-ZP2-…-SV gibt es in vier Varianten, jeweils für die Netzformen TN-S/TT bzw. TN-C und mit einem Stromscheitelwert Iimp von 7,5 kA bzw. 12,5 kA.
