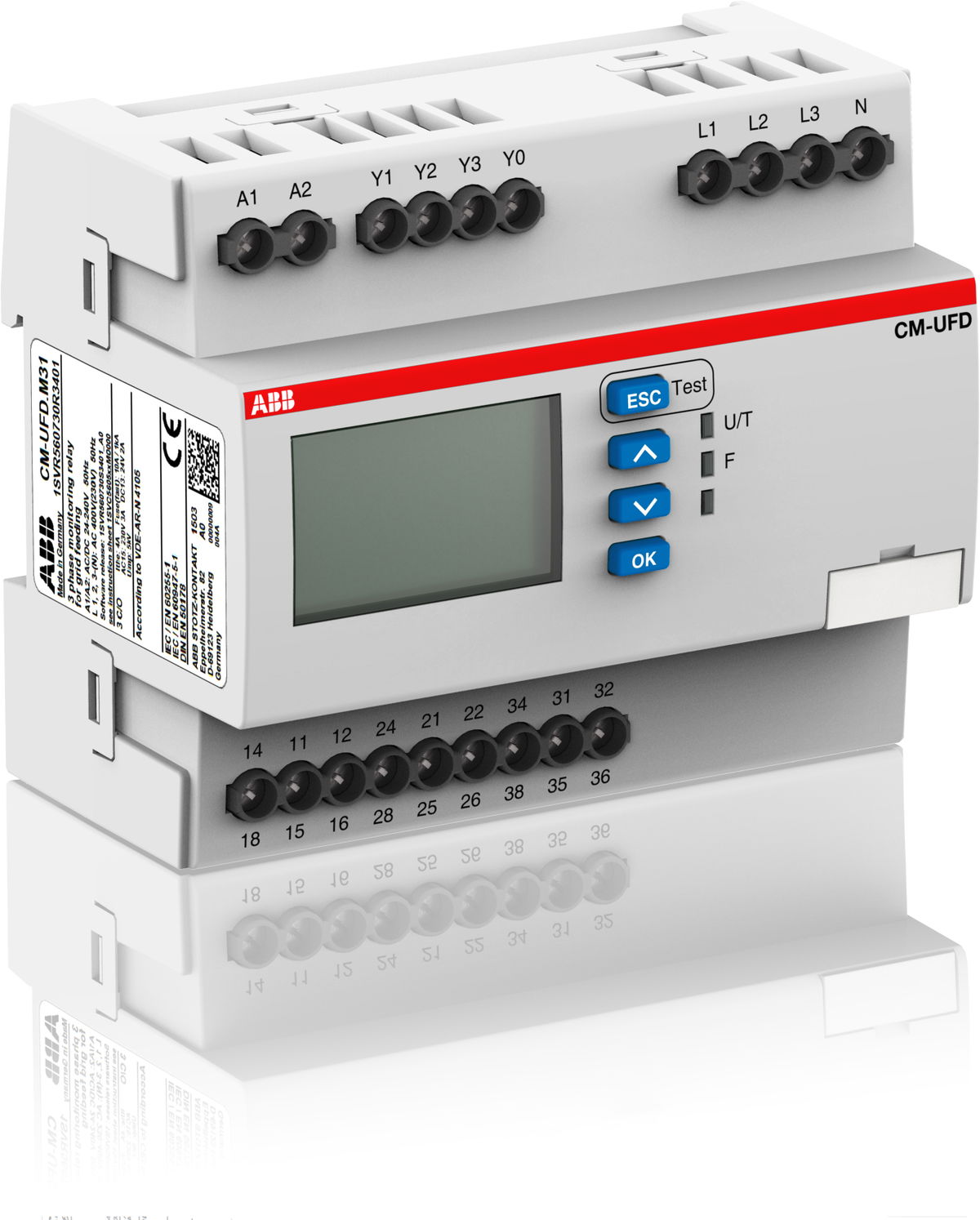

Das Netzeinspeiseüberwachungssrelais CM-UFD.M31 ist das neuste Gerät aus der ABB Familie Elektronischen Produkte und Relais. Es überwacht Spannung und Frequenz in Drehstromnetzen sowohl ein- als auch dreiphasig. Das Relais entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den Netz- und Anlagenschutz nach VDE AR-N 4105.
Das CM-UFD.M31 ist zweikanalig und dadurch einfehlsicher aufgebaut. Sowohl Eingangsbeschaltung wie auch Auswertung und Ausgangsrelais sind doppelt vorhanden. Neben den beiden Prozessoren, die sich gegenseitig überwachen, wird mit Hilfe von Rückmeldekontakten die Funktion der Kuppelschalter überwacht. Falls ein Alarm erfolgt, schaltet das Gerät automatisch ab und die Ursache wird auf dem Display leicht verständlich angezeigt. Ein drittes Ausgangsrelais zur Ansteuerung des Motorantriebes eines Leistungsschalters steht ebenfalls zur Verfügung. Werksseitig ist der Netz- und Anlagenschutz nach der VDE AR-N 4105 eingestellt und kann beispielsweise für abweichende Anwendungen angepasst werden, zusätzlich steht eine Voreinstellung nach BDEW zur Verfügung. Die Schwellwerte sind gemäß der VDE AR-N 4105 relativ zur Nennspannung einstellbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Alle Werte werden über das große Display mit Hintergrundbeleuchtung angezeigt. Des Weiteren ist eine ROCOF Frequenzgradientenüberwachung und Vektorsprungerkennung einstellbar. Die durch die Anwendungsregel 4105 geforderten Eigenschaften des NA-Schutzes, dies sind unter anderem Auslösezeiten, die kleiner als 100 ms groß sind, sowie redundante Ausführung zur Einfehlersicherheit, werden durch das Netzeinspeiseüberwachungssrelais gewährleistet.
Vorteile:
• NA-Schutz nach der Anwendungsrichtlinie VDE AR-N 4105 und BDEW Richtlinie
• Spannungs- und Frequenzüberwachung mit Neutralleitererkennung
• Einfehlersicher mit Überwachung der angeschlossenen Kuppelschalter
• Vektorsprungerkennung und ROCOF zuschaltbar
• Drei Ausgangsrelais
• Alarmzähler mit Auslösezeit als Zeitstempel
• Schwellwerteinstellung relativ zur Nennspannung
• LED Statusanzeige mit Errorcodeanzeige auf dem Display
• Einfache Bedienbarkeit durch großes Display und flache Menüstruktur
• Ansprech- und Rückschaltzeit einzeln einstellbar.
