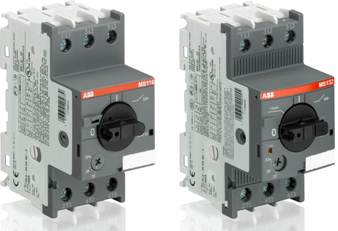

Motorschutzschalter sind elektromechanische Schutzgeräte für den Hauptstromkreis. Sie werden hauptsächlich genutzt, um Motoren von Hand ein und auszuschalten und um diese sicherungslos gegen Kurzschluss, Überlast und Phasenfehler zu schützen. Sicherungsloser Schutz mit einem Motorschutzschalter spart Kosten, Platz und sichert eine schnelle Reaktion bei Kurzschluss durch Abschalten des Motors innerhalb von Millisekunden.
Anwendung:
Die Motorschutzschalter schützen die Last und die Installation gegen Kurzschluss und Überlast. Sie sind dreipolige Schutzgeräte mit thermischen Auslösern für Überlastschutz und elektromagnetischen Auslösern für Kurzschlussschutz. Darüber hinaus bieten sie eine Trennereigenschaft für die sichere Trennung der Installation von der Versorgung und sie können eingesetzt werden um Lasten von Hand zu schalten.
Technische Eigenschaften
– Kurzschlussausschaltvermögen bis 100 kA bei MS132
– Nur 15 Strombereiche von 0,1 bis 32A
– Eindeutige Schalterstellungsanzeige ON/OFF/TRIP (Trip bei MS132)
– Auslöseklasse 10A bei MS116, Auslöseklasse 10 bei MS132
– Phasenasymmetrie- und Phasenausfallempfindlichkeit
– Trennerfunktion
– Temperaturkompensiert von -25 … +60°C
– Motorstrom einstellbar für Überlastungsschutz
– Geeignet für Dreiphasen- und Einphasen- Anwendungen
– Direkt abschließbarer Griff bei MS132, mit Zubehör abschließbar bei MS116
Vorteile:
• Trippstellung und eindeutige Stellungsanzeige bei MS132
• Anzeigefenster bei Kurzschlussauslösung bei MS132
• gleiches Zubehör wie bei MS116
Einsatzbereich:
• im Maschinen- und Anlagenbau
• in der Verkehrs- und Gebäudetechnik
• bei Installationen und der Energieerzeugung
