Modbus RTU Energiemessgerät

Die METZ CONNECT Energiemessgeräte MR-(F-)SM4i und MR-(F-)SM4u ermöglichen die präzise Erfas-sung von Energiedaten von bis zu 3 Phasen plus Neutralleiter (L1, L2, L3, N) mittels Wandler.

Die Datenübertragung erfolgt über das standardisierte Modbus RTU-Protokoll. In Verbindung mit dem METZ CONNECT Modbus RTU Gateway MR-(F-)GW oder den METZ CONNECT Datenloggern EWIO2-M(-BM) werden die erfassten Messdaten nahtlos in IP-basierte Netzwerkinfrastrukturen integriert. Alterna-tiv ist die Datenübertragung auch über Modbus Gateways von Drittherstellern möglich. Der Vorteil der METZ CONNECT Systemlösung liegt in den vorintegrierten Templates für eine komfortable Inbetriebnah-me und Bedienung der Energiemessgeräte.

Die Messgeräte erfassen Strom, Spannung, Wirkleistung, Blindleistung, Scheinleistung sowie weitere relevante Energieparameter.

Die kompakten Hutschienen-Module bieten eine Messgenauigkeit entsprechend Klasse B und lassen sich dank der bewährten METZ CONNECT-Brückenstecker-Technologie werkzeuglos in bestehende Systeme integrieren.

Maßgeschneiderte Lösungen: Zwei Varianten, unendliche Flexibilität

Beide Messgeräte sind wahlweise mit Schraubklemmen oder mit Federkraftklemmen (Push-in-Technologie) erhältlich. Die Federkraftklemmen-Ausführung ermöglicht eine schnelle, werkzeuglose Ver-drahtung und reduziert den Installationsaufwand erheblich.

• MR-SM4i / MR-F-SM4i: Für konventionelle Stromwandler mit 1 A/5 A Sekundärstrom

• MR-SM4u / MR-F-SM4u: Für Stromwandler mit 333 mV Spannungsausgang & Rogowski-Spulen mit 50 mV Ausgangssignal.

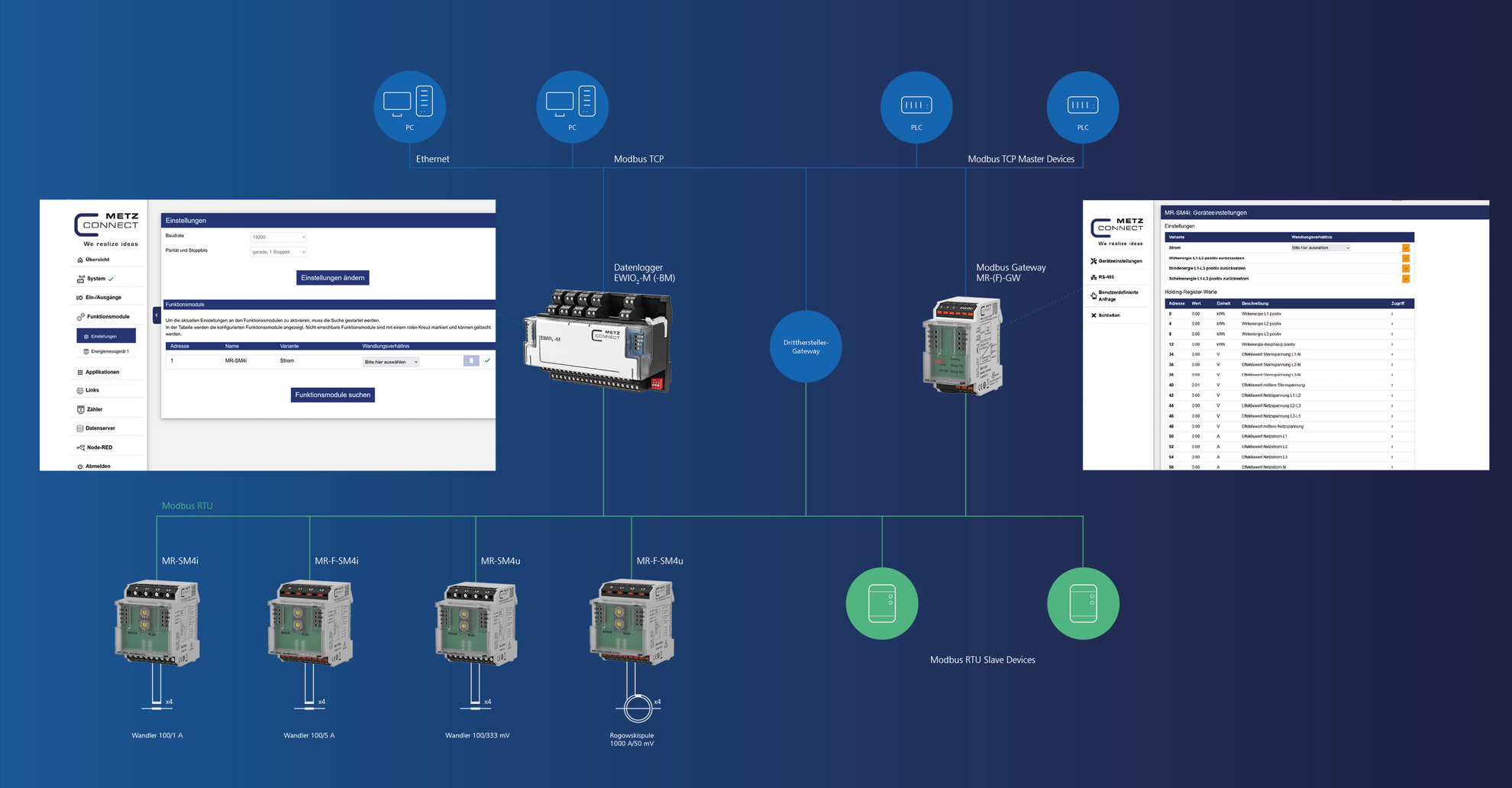

Systemübersicht

Energiemessgeräte sind über den integrierten Webserver der Modbus-Gateways MR-(F-)GW sowie den Datenlogger EWIO2-M(-BM) im IP-Netzwerk erreichbar.

Die Konfiguration der Energiemessgeräte erfolgt komfortabel über eine benutzerfreundli-che Weboberfläche. Vorkonfigurierte Templates für die Energiemessgeräte im MR-(F-)GW und EWIO2-M(-BM) ermöglichen eine schnelle und unkomplizierte Inbetriebnahme.

Bei der Integration in Modbus-Systeme von Drittherstellern erfolgt die Konfiguration direkt über standar-disierte Modbus-Register.
