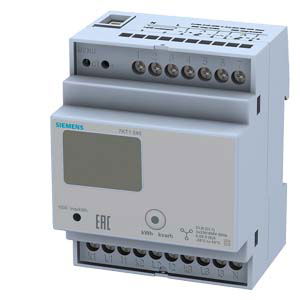

Die Messgeräte 7KT PAC1500 dienen zur Messung des Energieverbrauchs in ein- und dreiphasigen Netzen, z. B. in Industrieanlagen, Zweckbauten, Büros und Wohnungen in Mehrfamilienhäusern.
Die Messgeräte 7KT PAC1500 dienen zur Messung des Energieverbrauchs in ein- und dreiphasigen Netzen, z. B. in Industrieanlagen, Zweckbauten, Büros und Wohnungen in Mehrfamilienhäusern.
Übersicht
Insbesondere in der Industrie wird der Kostendruck stärker. Produktlaufzeiten werden verkürzt und Fertigungsstätten müssen häufiger umgerüstet werden. Die Auslastung der Verteiler im Betrieb steht daher ständig unter Beobachtung, um rechtzeitig Lastspitzen zu vermeiden oder Umrüstungen vorzunehmen.

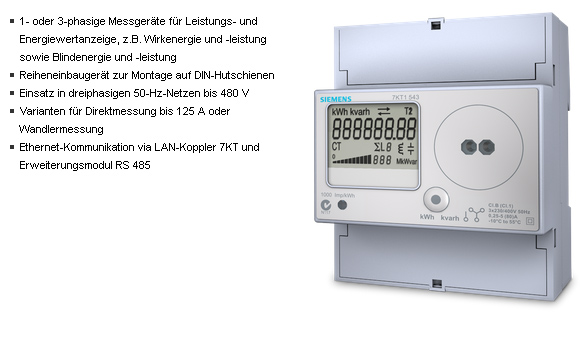

Die Geräte zeigen in einem LCD-Display 6 Messwerte an: Wirkenergie Tarif 1 und Tarif 2, Blindenergie Tarif 1 und Tarif 2, Wirkleistung und Blindleistung. Damit kann die momentane Belastung eines Verteilers abgelesen werden.
Nutzen
Die Geräte zeigen zusätzlich zum Verbrauch die momentane Leistung an. Das gewährleistet jederzeit einen Überblick über die Anlagenauslastung und spart weitere Messgeräte.
Fast unbegrenzt einsetzbar: Messgeräte 7KT PAC1500 für Direktanschluss 63 A für kleinere Anlagen und mit Wandler bis zu 5000 A für Großanlagen.
LAN-Koppler 7KT 1391
Bei LAN-Verbindung zum Internet ermöglicht ein LAN-Koppler die weltweite Datenabfrage von Messgeräten 7KT PAC. Bis zu 30 Geräte können mit einem LAN-Koppler verbunden werden. Die Datenkommunikation zwischen LAN-Koppler und PC erfolgt über das TCP/IP-Protokoll
Erweiterungsmodule und Zubehör 7KT PAC
Erweiterungsmodule dienen als Kommunikationsschnittstellenfür die Zähler 7KT PAC1500. Die Erweiterungsmodule werden links neben den 7KT PAC 1500 platziert.
Erweiterungsmodul M-Bus (7KT1 908)
Stromversorgung über die Bus-Leitung
Baudraten: 300 bis 9600 kbit/s
Zustandsanzeige durch LED am Modul
Parametrierbar über M-Bus Master Software
Erweiterungsmodul Modbus RTU (7KT1 907)
Stromversorgung: 230 V AC
Baudraten: 4,8 / 9,6 / 19,2 und 38,4 kbit/s werden unterstützt.
Zustandsanzeige durch LED am Modul
Parametrierbar über RS 485-Master Software
Erweiterungsmodul RS 485 (7KT1 903)
Stromversorgung: 230 V AC
Zustandsanzeige durch LED am Modul
Erweiterungsmodul 7KNX/EIB (7KT1 900)
Stromversorgung über die KNX/EIB Bus-Leitung
Zustandsanzeige durch LED am Modul
