Verständnis der Auswirkungen auf die elektrische Sicherheit und Normkonformität
Genaue Schleifenimpedanzmessungen sind von zentraler Bedeutung für die elektrische Sicherheit, da sie gewährleisten, dass Schutzvorrichtungen im Fehlerfall korrekt auslösen. Jede Berechnung, jeder aufgezeichnete Wert und jede Zertifizierungsentscheidung basiert auf der Annahme, dass die durchgeführte Messung den tatsächlichen Zustand der Installation widerspiegelt. Wenn diese Annahme auch nur geringfügig falsch ist, können die Konsequenzen deutlich schwerwiegender sein, als viele vermuten.
Eine der häufigsten und zugleich am wenigsten verstandenen Ursachen für ungenaue Schleifenimpedanzwerte ist ein Phänomen, das als RCD uplift bekannt ist. Es tritt auf, wenn ein FI-Schutzschalter (RCD) oder eine FI/LS-Kombination (RCBO) den Messwert der Schleifenimpedanz während einer Prüfung ohne Auslösen künstlich erhöht, sodass eine Abweichung zwischen Messwert und tatsächlicher Schaltungsimpedanz entsteht. Das Ergebnis ist Unsicherheit genau dort, wo Sicherheit am wichtigsten ist.
Dieser Artikel bietet eine klare, technische Erklärung, was RCD-Uplift ist, warum er auftritt und warum er nicht ignoriert werden sollte. Außerdem werden die praktischen Auswirkungen auf die elektrische Sicherheit, die Einhaltung der DIN VDE 0100 und die Effizienz der täglichen Prüfungen untersucht, bevor dargelegt wird, wie moderne Prüftechnologie diese Unsicherheit vollständig beseitigen kann.
Die technische Grundlage des RCD-Uplift
Definition von RCD-Uplift und seine Entstehung
Was ist RCD-Uplift?
Der RCD-Uplift ist die zusätzliche Impedanz, die ein RCD oder ein RCBO während einer Schleifenimpedanzmessung ohne Auslösung einführt. Dieser Zusatzwert ist kein Bestandteil der tatsächlichen Fehlerstromschleifenimpedanz der Installation, sondern ein Artefakt der Prüfmethode, die mit der Schutzeinrichtung interagiert.
Prüfungen ohne Auslösung sind unerlässlich, wenn Schleifenimpedanzen in Stromkreisen gemessen werden, die durch RCDs geschützt sind, da sie eine Messung erlauben, ohne die Versorgung zu unterbrechen oder eine ungewollte Auslösung zu verursachen. Diese Vorgehensweise gewährleistet zwar die Versorgungskontinuität, bringt jedoch eine bekannte Einschränkung mit sich: Der gemessene Wert kann Impedanzeffekte des RCD selbst enthalten und spiegelt dann nicht nur die Impedanz der Leitungen und des Erdpfads wider.
Es ist wichtig, diesen Unterschied zu verstehen. RCD-Uplift weist nicht auf einen Installationsfehler, schlechte Verbindungen oder abgenutzte Leiter hin. Es handelt sich um eine Messabweichung, die durch die Prüfumgebung verursacht wird.
Die Ursache: Wechselwirkung zwischen Prüfstrom und RCD-Komponenten

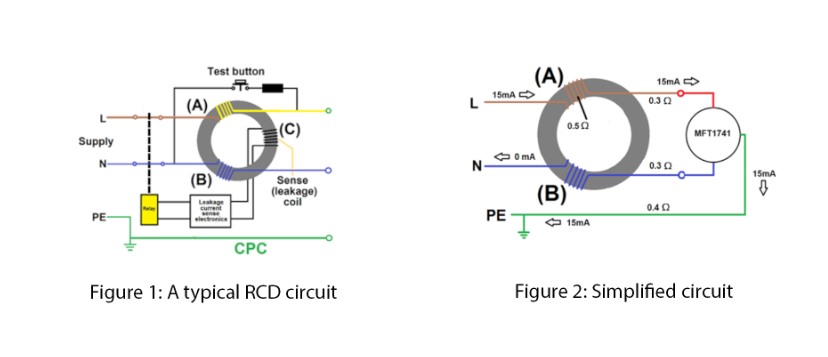

Im Zentrum jedes RCD befindet sich ein Magnetkern, der dazu dient, Ungleichgewichte zwischen Außenleiter und Neutralleiter zu erkennen. Im Normalbetrieb bleibt dieser Kern stabil und reagiert sehr empfindlich auf Fehlerzustände.
Während eines Tests ohne Auslösung injiziert das Prüfgerät jedoch einen niedrigen Teststrom, der eine Auslösung des RCD vermeiden soll. Unter diesen Bedingungen kann die Wechselwirkung zwischen Prüfstrom und den internen magnetischen und elektronischen Komponenten des RCD zu einer teilweisen magnetischen Sättigung des Kerns führen. Diese Sättigung erzeugt eine zusätzliche Impedanz, die das Prüfgerät nicht von der tatsächlichen Schleifenimpedanz des Stromkreises unterscheiden kann.
Infolgedessen meldet das Gerät einen höheren Zs-Wert als tatsächlich vorhanden. Der RCD-Uplift variiert je nach RCD-Design, Empfindlichkeit und Eigenschaften des Prüfstroms, weshalb die Messergebnisse im Einsatz manchmal inkonsistent oder schwer erklärbar erscheinen.
Die kritische Auswirkung des RCD-Uplift auf Sicherheit und Normenkonformität
Gefährdung der Sicherheit durch fehlerhafte Fehlerstromberechnung
Schleifenimpedanzmessungen werden nicht isoliert durchgeführt. Sie dienen zur Berechnung des unbeeinflussten Fehlerstroms (PFC) und zur Überprüfung, dass Schutzvorrichtungen im Fehlerfall innerhalb der vorgeschriebenen Zeit trennen.
Wenn der RCD-Uplift den gemessenen Zs-Wert erhöht, erscheint der berechnete Fehlerstrom niedriger, als er tatsächlich ist. Dies kann dazu führen, dass ein Elektriker glaubt, die Abschaltzeiten seien gerade noch akzeptabel, obwohl das Verhalten der Schutzeinrichtung im Fehlerfall nicht korrekt überprüft wurde.
In einem realen Fehlerszenario ist diese Unsicherheit von großer Bedeutung. Wenn ein Gerät nicht innerhalb der erforderlichen Zeit funktioniert, steigt das Risiko eines Stromschlags oder einer thermischen Beschädigung erheblich. Eine Installation, die auf dem Papier konform erscheint, bietet möglicherweise nicht das erwartete Schutzniveau.
Nichteinhaltung der VDE-Vorschriften
DIN VDE 0100 legt klare Maximalwerte für Zs-Werte fest, um die automatische Abschaltung innerhalb definierter Zeitlimits zu gewährleisten. Wenn der RCD-Uplift die Schleifenimpedanzmessung verzerrt, kann eine technisch einwandfreie Installation so erscheinen, als überschreite sie diese Grenzwerte.
Dies bringt Elektriker bei ihrer Tätigkeit in eine schwierige Lage. Sie könnten gezwungen sein, ihre eigene Arbeit zu hinterfragen, nicht vorhandene Fehler zu untersuchen oder Hinweise zu protokollieren, die nicht dem tatsächlichen Zustand entsprechen. Mit der Zeit untergräbt dies das Vertrauen in die Testdaten und mindert den Wert der Zertifizierung selbst.
Betriebliche Ineffizienz und Zeitverschwendung
Neben Sicherheit und Normenkonformität wirkt sich RCD-Uplift auch auf die Produktivität aus. Erhöhte Messwerte lösen oft unnötige Untersuchungen, wiederholte Prüfungen oder zeitaufwändige Kontrollen von Verbindungen und Erdung aus, die anlagentechnisch in Ordnung sind.
In Arbeitsumgebungen, in denen Ausfallzeiten relevant sind, summiert sich der Zeitverlust schnell. Was eine einfache Überprüfung sein sollte, wird zu einer Übung im Rätselraten, häufig ohne endgültige Erklärung.
Risikominderung und moderne technologische Lösungen
Die Grenzen herkömmlicher Tests
Prüfungen ohne Auslösung bleiben unverzichtbar, sollten jedoch nie als unfehlbar betrachtet werden. Die Kenntnis ihrer Grenzen, insbesondere in Anwesenheit von RCDs und RCBOs, gehört zur beruflichen Kompetenz.
Das Vertrauen auf Ergebnisse, die RCD-Uplift enthalten können, ohne das Risiko zu erkennen, führt zu Unsicherheit bei sicherheitskritischen Entscheidungen. Das Bewusstsein allein löst das Problem jedoch nicht. Eine zuverlässige Messmethode wird benötigt.
Die ultimative Lösung: Moderne Schleifenprüftechnologie

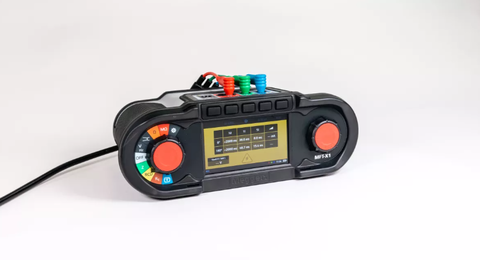

Moderne Installationstester nutzen fortschrittliche, patentierte Messtechniken, die speziell zur Behandlung von RCD-Uplift entwickelt wurden. Diese Systeme analysieren die Prüfergebnisse detaillierter und ermöglichen es dem Prüfgerät, zwischen der tatsächlichen Schaltungsimpedanz und der durch den RCD verursachten Zusatzimpedanz zu unterscheiden.
Technologien wie True Loop® identifizieren den RCD-Uplift aktiv und entfernen ihn aus dem endgültigen Messwert, sodass das Ergebnis die tatsächliche Impedanz der Installation widerspiegelt, selbst bei Prüfungen ohne Auslösung.
Vertrauen in die Ergebnisse aufbauen

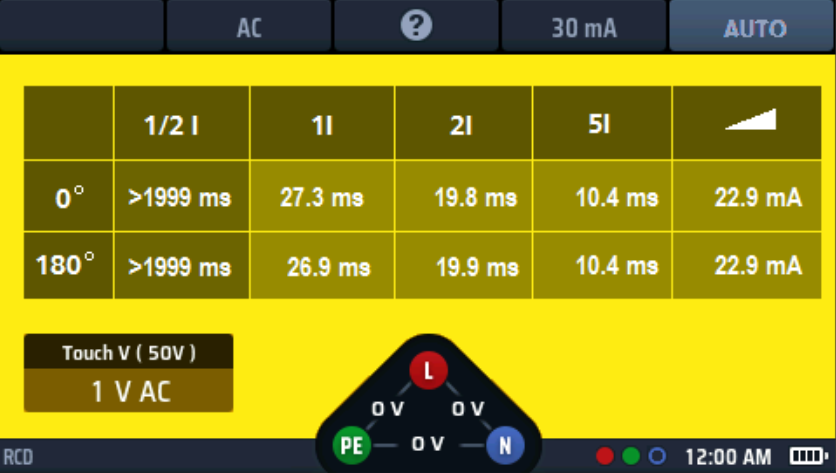

Fortschrittliche Prüfgeräte bieten auch eine visuelle Bestätigung, dass die Messung stabil und zuverlässig ist. Funktionen wie eine Stabilitäts- oder Vertrauensanzeige zeigen dem Anwender in Echtzeit, dass externe Einflüsse berücksichtigt wurden und der angezeigte Wert verlässlich ist.
Dies beseitigt das Rätselraten und stellt Vertrauen in die Messung und die darauf basierenden Entscheidungen wieder her.
Fazit: Ein höherer Standard für elektrische Sicherheit
RCD-Uplift ist ein messbares und vorhersehbares Phänomen, das die Schleifenimpedanzprüfung ohne Auslösung beeinflusst. Wenn er unbeachtet bleibt, erhöht er die Zs-Werte, verzerrt die Fehlerstromberechnung und erzeugt Unsicherheit bei sicherheitskritischen Entscheidungen.
Diese Ungenauigkeiten können zu scheinbarer Nichteinhaltung der DIN VDE 0100, unnötigen Nacharbeiten und Zeitverlust führen, während die tatsächliche Wirkung von Schutzvorrichtungen verdeckt wird.
Das Verständnis von RCD-Uplift ist eine berufliche Verantwortung – das Bewusstsein dafür allein reicht jedoch nicht. Moderne Prüfgeräte bieten heute eine endgültige Lösung, die genaue Schleifenimpedanzwerte liefert, ohne die Sicherheit oder Versorgungskontinuität zu beeinträchtigen.
Das Vorhandensein von RCD-Uplift ist keine Schwäche des RCD selbst, sondern eine Einschränkung herkömmlicher Prüfmethoden. Durch den Einsatz fortschrittlicher Messtechnik können Elektrofachleute diese Variable vollständig beseitigen und sicherstellen, dass ihre Arbeit nicht nur konform, sondern auch grundlegend sicher ist.
