Kombi-Ableiter DEHNshield ZP SG: Vorgaben der VDE-AR-N 4100 voll im Blick

Veröffentlicht: 17. März 2021 Kategorie: News

Die leistungsstarken Lösungen vom Blitz- und Überspannungsspezialisten DEHN für das 40 mm Sammelschienensystem im netzseitigen Anschlussraum (NAR) des Zählerplatzes geben Sicherheit für die Elektrofachkraft und den Kunden, und das seit fast 15 Jahren. DEHNshield ZP SG ist ein vielseitiger Kombi-Ableiter, der sowohl die Grundanforderung an den Überspannungsschutz nach DIN-VDE 0100-443, aber auch die Anforderungen der VDE-AR-N 4100 in sich vereint. So sorgt er gleich für die Spannungsversorgung des intelligenten Messsystems und weist dabei die schmalste am Markt verfügbare Bauform für SPDs in 40 mm Sammelschienentechnik auf. Die zudem komplett werkzeuglose Montage dieses Schutzgerätes macht nicht zuletzt dem Praktiker das Leben einfacher.

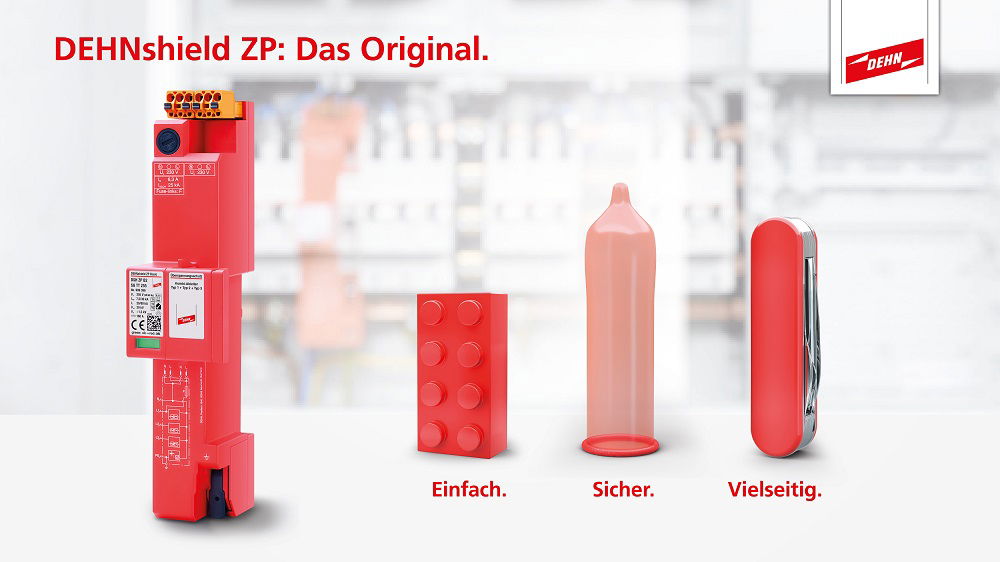

Kombi-Ableiter DEHNshield ZP SG: Vorgaben der VDE-AR-N 4100 voll im Blick

DEHNshield ZP SG ist ein Kombi-Ableiter Typ 1 + 2 + 3 für TT- und TN-S-Systeme (3+1-Schaltung) zum Einsatz in Hauptstromversorgungssystemen bei Wohn- und Zweckgebäuden. Durch die Click + Power Anschlusstechnik für die Sammelschiene und mit der Push-In-Erdungsklemme ist eine einfache, schnelle und komplett werkzeuglose Montage des DEHNshield ZP SG möglich. Der Kombi-Ableiter stellt auch gleich die Spannungsversorgung mit integrierter Schmelzsicherung für den RfZ (Raum für Zusatzanwendungen) und APZ (Abschlusspunkt Zählerplatz) bereit. Er erfüllt damit die Forderung der VDE-AR-N 4100 nach Spannungsversorgung für das intelligente Messystem aus dem NAR.


Zusätzlich erfüllt dieser platzsparende Kombi-Ableiter die normative Grundanforderung an den Überspannungsschutz nach DIN VDE 0100-443 sowie das Blitzstromableitvermögen für Freileitungseinspeisungen. Durch die neue RAC-Funkenstreckentechnologie ist die noch verbleibende Restenergie so minimal, dass nachfolgende Schutzstufen oder auch Endgeräte leicht in der Lage sind, dieser zu widerstehen. So ist bei einer Entfernung von maximal 10 m zwischen DEHNshield ZP SG und dem Endgerät auch dessen Schutz sichergestellt. Selbstverständlich ist der Ableiter innerhalb der bewährten Red/Line-Produktfamilie direkt energetisch koordiniert. Durch die verwendete Funkenstreckentechnologie wird eine Ausschaltselektivität zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom erreicht, d. h. vorgelagerte Sicherungen werden durch einen auftretenden Netzfolgestrom nicht ausgelöst.





Eine schmale Baubreite von nur 38 mm ermöglicht die platzsparende Kombination des DEHNshield ZP SG mit einem optionalen Einspeiseadapter. Damit ist der Einbau zwischen zwei SH-Schaltern auf der Breite eines einzelnen Zählerfeldes einfach möglich. So wird bei einer platzoptimierten Auslegung des Zählerschranks oder räumlich beengten Verhältnissen der Einsatz eines schmaleren Zählerschranks möglich. Ein passender Abdeck-Clip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist zudem im Lieferumfang enthalten.  Eine betriebsstromfreie Funktions-/Defektanzeige gibt sofort Auskunft über die Betriebsbereitschaft des Ableiters.

Weitere Informationen, Produktvarianten und Auswahlhilfen zu DEHNshield ZP finden Sie auf unserer Website.
