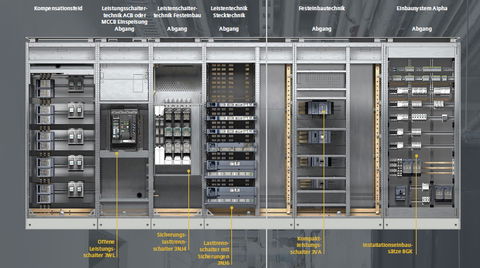

Der neue Niederspannungs-Energieverteiler Alpha 3200 wurde speziell für die Anforderungen in Zweckgebäuden wie Büros, Einkaufszentren oder Hotels entwickelt, bei denen höhere Bemessungsströme beherrscht werden müssen. Dank seiner kompakten Bauweise findet er auch bei beengten Raumabmessungen Platz.
Wie von Geisterhand schaltet sich die Beleuchtung ein, sobald es dunkel wird. Verlässt jemand den Arbeitsplatz für längere Zeit, geht sie wieder aus. Ein selbstregulierendes Heizungsund Belüftungssystem hält sommers wie winters die Temperatur auf angenehmen 20 Grad Celsius. In modernen Zweckgebäuden haben diese und andere Maßnahmen zur Einsparung von Energie längst Einzug gehalten. Doch um ihre optimale Wirkung zu entfalten, müssen die eingesetzten Systeme miteinander vernetzt sein und im Hintergrund miteinander kommunizieren, das heißt, intelligente Gebäudeautomation ist gefragt. Mit dem Trend zum „Smart Building“ steigen auch die Anforderungen an die Energieverteilung. Aus diesem Grund wurde der Alpha 3200 entwickelt. Die Schaltanlage mit Bauartnachweis nach IEC 61439 bietet ein durchgängiges System bis 3.200 A mit aufeinander abgestimmtem Gehäuse und Komponenten.
Wirtschaftlich, flexibel und kommunikationsfähig
Gerade in Infrastrukturanwendungen ist es wichtig, dass Energie flexibel, montagefreundlich und wirtschaftlich verteilt werden kann. Deshalb wurde die Hauptsammelschiene des Energieverteilers Alpha 3200 dahingehend optimiert: Das in Teilleitern aufgeteilte Hauptsammelschienensystem bietet neben der erhöhten Stromtragfähigkeit weitgehend bohrungsfreie Anschlüsse. Ferner wurde eigens für das Alpha-Feld eine reduzierte Hauptsammelschiene entwickelt, die das System im Strombereich von 700 bis 1.000 A optimal nach unten abrundet und ergänzt. Die Energieverteilung in intelligent vernetzten Gebäuden muss aber nicht nur besonders wirtschaftlich, sondern auch flexibel und kommunikationsfähig sein. Alpha 3200 ist perfekt abgestimmt auf die Sentron-Schutz-, Schalt-, Mess- und Überwachungsgeräte. So sind alle Anforderungen der modernen Energieverteilung abgedeckt – kleine Bauform, flexible Einbautechnik sowie Kommunikationsfähigkeit für mehr Transparenz. Da auch die Einbausätze der Alpha Installationsverteiler problemlos in die Schaltanlage integriert werden können, lässt sich zudem die volle Flexibilität des 8GK-Systems nutzen.
Vereinfachte Prozesse
Intelligente Gebäudeautomation stellt Schaltanlagenbauer und Planungsbüros aber noch vor weitere Herausforderungen: Sie müssen auf die immer komplexer werdenden Normvorgaben achten, und dies bei immer kürzeren Projektzyklen. Mit der Konfigurationssoftware Simaris configuration lassen sich die Abläufe beschleunigen und vereinfachen. Die Software unterstützt den vollständigen Prozessablauf–von der Projektierung des Energieverteilers über die Kalkulation und Angebotserstellung bis hin zur normkonformen Anlagendokumentation. Selbst für Einsteiger ist Simaris configuration intuitiv bedienbar. Strukturierte Menüs und die grafische Anzeige der Auswahloptionen erhöhen die Übersicht und Wahrnehmung bei der Projektierung. Während der Konfiguration werden Fehler automatisch angezeigt und können sofort korrigiert werden. Die integrierte Verlustleistungsberechnung sowie die Anzeige der geprüften Betriebsströme je nach Auswahl optimieren die korrekte Planung der Energieverteiler – das gibt Planungssicherheit und hilft Fehler zu vermeiden.
Auch bei der Angebotserstellung unterstützt die Software den Projekteur, denn eine bestellnummerngenaue Konfiguration der Geräte aus dem Sentron-Portfolio sowie eine Preiskalkulation sind bereits integriert. Ein weiteres Highlight ist die Möglichkeit der automatischen Geräteplatzierung im Gehäuse. Nach Festlegung der Betriebsmittel und deren Funktion (Einspeisung, Abgang, Kupplung) liefert die automatische Platzierung auf Knopfdruck einen schnellen Planungsvorschlag zur ersten Preisermittlung. Die Kupferkalkulation erfolgt ebenfalls über die Software. Für die Bestellung kann dann ganz einfach per Mausklick eine Stückliste erstellt werden. Aufbauzeichnungen im DXF- und DWG-Format lassen sich in CAD-Programmen weiterverarbeiten, der Single-Line-Stromlaufplan sorgt für eine einfache Anlagendokumentation. Entsprechende Zertifikate gemäß IEC 61439 können ebenfalls über das Programm abgerufen werden.
