So verwenden Sie einen Spannungsprüfer: Ein grundlegender Leitfaden für elektrische Sicherheit und Effizienz

Einführung in Spannungsprüfer

Spannungsprüfer gibt es in verschiedenen Ausführungen, darunter berührungslose Spannungsprüfer, kontaktbehaftete Spannungsprüfer und Multifunktionsprüfer. Fluke, ein führender Hersteller elektronischer Prüfwerkzeuge, bietet eine Reihe zuverlässiger und benutzerfreundlicher Spannungsprüfer für unterschiedliche Anforderungen an.

Arten von Spannungsprüfern

Fluke T6-1000 PRO Elektrischer Tester: Misst Spannungen bis 1000 V AC und Ströme bis 200 A AC ohne Kontakt. Zeigt Spannungs- und Strommesswerte gleichzeitig an und gibt in lauten Umgebungen optische Signale für den Durchgang. Zum Fluke T6-1000 PRO

Fluke T5-1000 Spannungs-, Durchgangs- und Stromprüfer: Kann dank seines OpenJaw™-Designs Strom messen, ohne den Stromkreis aufzutrennen. Wählt automatisch zwischen Wechsel- und Gleichstrommessung, bis 1000 V. Zum Fluke T5-1000

Fluke 1AC II kontaktloser Spannungsprüfer: Tragbarer, berührungsloser Spannungsprüfer, ideal für schnelle Sicherheitsprüfungen. Verfügt über einen kontinuierlichen Selbsttest sowie optische und akustische Signale bei erkannter Spannung. Erfasst Spannungen im Bereich von 90 bis 1000 V AC. Zum Fluke 1AC II

Einsatz eines Spannungsprüfers: Schritt-für-Schritt-Anleitung

1. Sicherheit geht vor

   Tragen Sie stets geeignete persönliche Schutzausrüstung (PSA) wie Handschuhe und Schutzbrille. Die erforderliche PSA hängt von der Umgebung ab, in der Sie prüfen.

   Stellen Sie sicher, dass der Spannungsprüfer einwandfrei funktioniert, indem Sie einen Selbsttest durchführen, sofern das Gerät diese Funktion bietet. Gibt es keinen Selbsttest, prüfen Sie Gerät, Messleitungen und Zubehör per Sichtkontrolle auf Beschädigungen. Ist keine Beschädigung erkennbar, testen Sie den Spannungsprüfer an einer bekannten Spannungsquelle oder einem Prüfgerät, um sicherzustellen, dass er korrekt misst.

2. Stromkreis abschalten

   Schalten Sie vor der Prüfung den zu prüfenden Stromkreis am Hauptverteiler spannungsfrei.

3. Auf Spannung prüfen

   Bei berührungslosen Spannungsprüfern: Halten Sie den Prüfer nah an die einzelne Leitung, die Sie prüfen möchten. Der Fluke 1AC II leuchtet auf und piept, wenn Spannung anliegt.

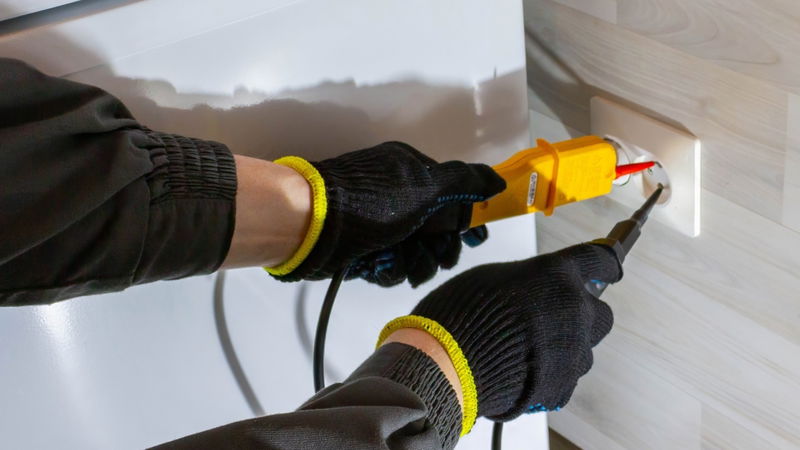

   Bei kontaktbehafteten Spannungsprüfern: Berühren Sie mit den Prüfspitzen die Leitungen oder Anschlüsse des Stromkreises. Der Fluke T5-1000 und der T6-1000 PRO zeigen den Spannungswert auf dem Display an.

4. Ergebnisse auswerten

   Wird keine Spannung festgestellt, können Sie mit den Arbeiten am Stromkreis fortfahren. Wird dagegen Spannung festgestellt, sind weitere Untersuchungen nötig, um sicherzustellen, dass gefahrlos an dem Stromkreis gearbeitet werden kann.

5. Durchgang prüfen

   Stellen Sie den Prüfer auf Durchgangsprüfung. Berühren Sie mit den Prüfspitzen die beiden Punkte des Stromkreises. Bei einem durchgängigen Stromkreis piept der Prüfer oder zeigt ein Durchgangssymbol an.

6. Messwerte dokumentieren

   Notieren Sie die Spannungswerte zur Dokumentation oder weiteren Analyse. Der Fluke T5-1000 und der T6-1000 PRO verfügen über eine HOLD-Funktion, mit der sich die Anzeige bei Bedarf einfrieren lässt.

10 Anwendungsfälle für Spannungsprüfer

Fluke-Spannungsprüfer unterstützen beim Prüfen, bei der Fehlersuche und bei der Wartung von Stromkreisen in den unterschiedlichsten Umgebungen. Hier einige typische Anwendungen und die jeweils passenden Prüfer:

• Stromversorgung überprüfen: Mit dem Fluke 1AC II prüfen Sie schnell, ob eine Steckdose oder Stromquelle unter Spannung steht, bevor Sie Geräte anschließen oder Wartungsarbeiten durchführen.

• Fehlersuche an Leitungsschutzschaltern: Der Fluke T6-1000 PRO misst Spannung und Strom gleichzeitig und hilft so, defekte Schutzschalter oder überlastete Stromkreise zu erkennen.

• Leuchten prüfen: Stellen Sie mit dem Fluke T5-1000 oder T6-1000 PRO durch Messung der Spannung an den Anschlussklemmen sicher, dass Leuchten korrekt angeschlossen sind.

• Schaltschränke und Verteiler inspizieren: Mit dem Fluke T6-1000 PRO messen Sie die Spannung in Verteilern sicher ohne direkten Kontakt und verringern so das Risiko eines Stromschlags.

• Steckdosenverdrahtung kontrollieren: Überprüfen Sie mit dem Fluke T5-1000 durch Spannungs- und Durchgangsmessung, ob Steckdosen korrekt verdrahtet sind.

• Industrieanlagen warten: Überwachen Sie regelmäßig Spannung und Strom von Maschinen mit dem Fluke T6-1000 PRO, um einen effizienten Betrieb sicherzustellen und Ausfallzeiten zu vermeiden.

• Fehlersuche in der Hauselektrik: Hausbesitzer und Elektriker können mit dem Fluke 1AC II oder T5-1000 bei der Installation oder Reparatur von Elektroinstallationen auf spannungsführende Leitungen prüfen.

• Kfz-Stromkreise prüfen: Diagnostizieren Sie mit dem Fluke T5-1000 elektrische Probleme an Fahrzeugen, indem Sie die Spannung in verschiedenen Fahrzeugstromkreisen messen.

• HLK-Anlagen warten: Stellen Sie mit dem Fluke T6-1000 PRO sicher, dass Heizungs-, Lüftungs- und Klimaanlagen mit der richtigen Spannung versorgt werden und einwandfrei funktionieren.

• Sicherheitsprüfungen durchführen: Führen Sie mit dem Fluke 1AC II regelmäßige Sicherheitsprüfungen in Wohn-, Gewerbe- und Industriegebäuden durch, um spannungsführende Leitungen oder fehlerhafte Installationen zu erkennen.

Fazit

Spannungsprüfer sind unverzichtbare Werkzeuge, um bei der Prüfung von Stromquellen für elektrische Sicherheit und Effizienz zu sorgen. Wenn Sie wissen, wie diese Geräte funktionieren und wo sie eingesetzt werden, können Sie Ihre Prüfungen und Fehlersuchen deutlich verbessern.

Die Spannungsprüfer von Fluke, darunter der T6-1000 PRO, der T5-1000 und der 1AC II, liefern zuverlässige und genaue Messwerte für eine Vielzahl von Aufgaben. Ob Sie die Stromversorgung überprüfen, Schutzschalter untersuchen oder Sicherheitsprüfungen durchführen: Mit diesen Werkzeugen arbeiten Sie sicher und effizient.
