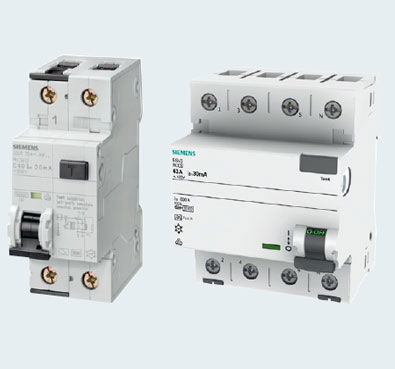

Die SENTRON Schutzgeräte von Siemens bieten Ihnen eine umfangreiche Produktauswahl, um alle Gefahrenquellen in der Elektroinstallation lückenlos abzudecken und einen umfassenden Schutz für Personen und Vermögenswerte sicherzustellen.
Gefahrenquellen ausschalten

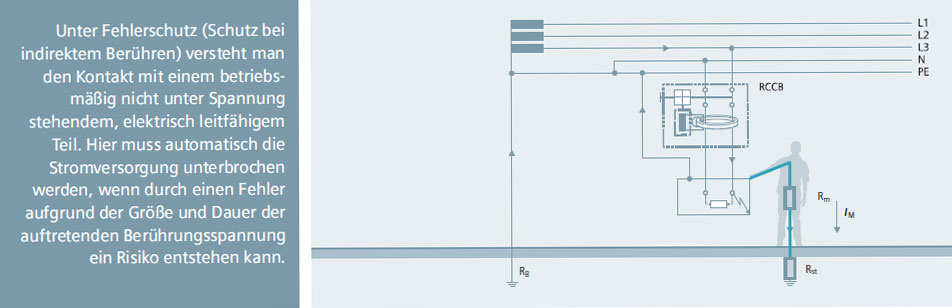

Beim Betrieb elektrischer Anlagen können erhebliche Gefahren für Personen und Sachwerte entstehen. Ob durch direktes Berühren betriebsmäßig unter Spannung stehender Teile oder durch indirektes Berühren von Anlageteilen und Betriebsmitteln, die wegen eines Fehlers Spannung gegen Erde führen – der Schutz wird vor allem durch schnelles Abschalten erreicht.
Typische Gefahrenquellen sind:
Isolationsfehler
Verdrahtungsfehler in der Installation
Fehlerströme defekter Verbraucher
Unsachgemäße Arbeiten
Normgerecht schützen

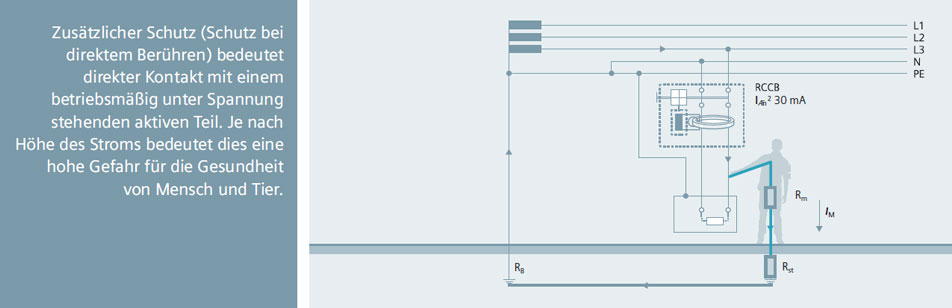

In vielen Fällen schreiben die DIN VDE-Bestimmungen den Einsatz von Fehlerstrom-Schutzeinrichtungen zwingend vor. Diese bieten neben dem Fehlerschutz bei Verwendung von FI-Schutzschaltern mit IΔn ≤30 mA auch „zusätzlichen Schutz“ bei direktem Berühren. Sie verhindern durch rasche Abschaltung gefährlich hohe Fehlerströme gegen Erde und tragen so maßgeblich zur Reduzierung lebensgefährlicher Stromunfälle in Niederspannungsnetzen bei. Elektrisch gezündete Brände durch Erdschlussströme können bereits im Entstehen verhindert werden. Der standardmäßig enthaltende Umgreif- und Berührungsschutz sorgt für zuverlässige Sicherheit bei der Montage.
Der richtige Typ

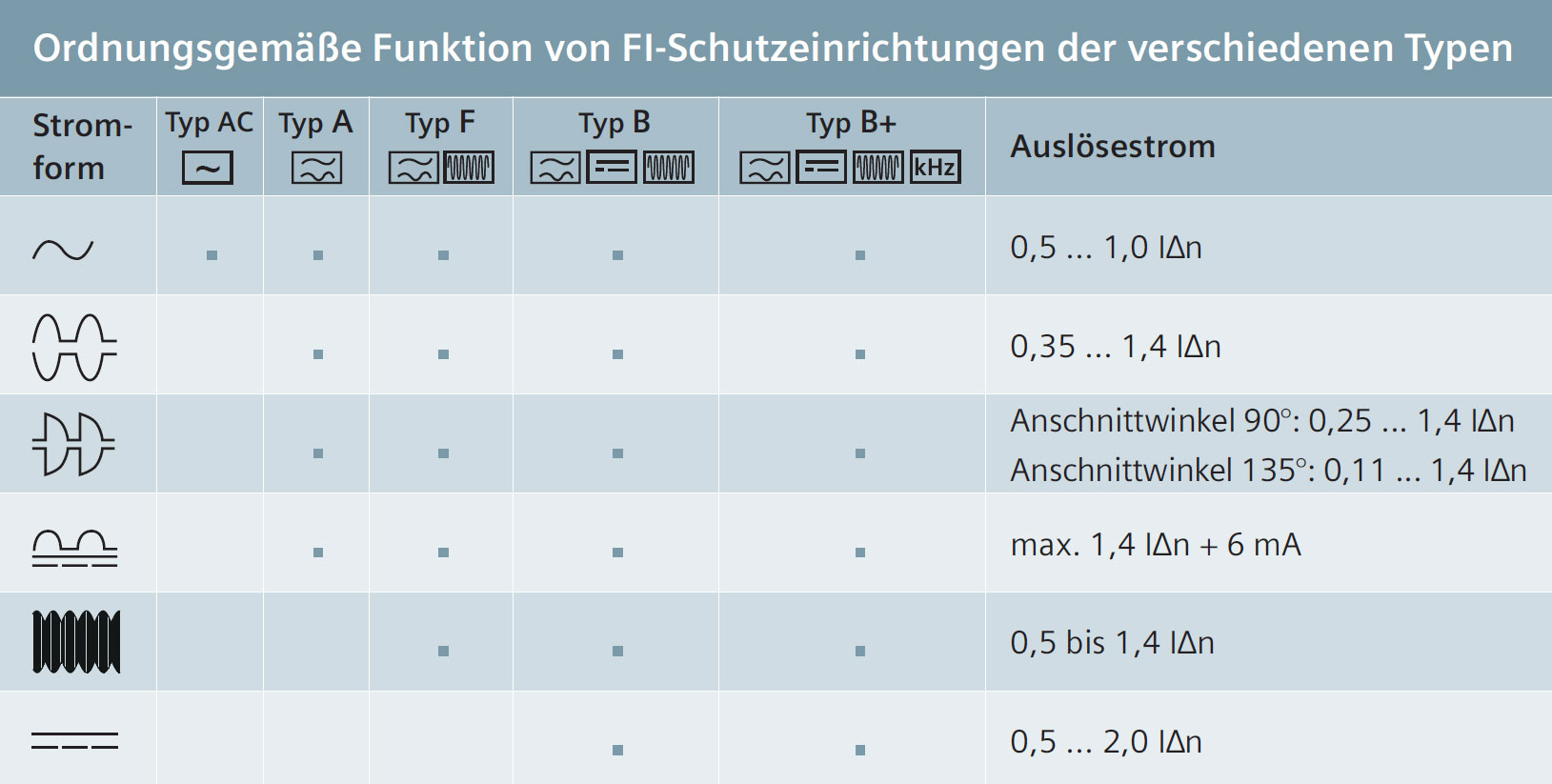

Fehlerstrom-Schutzeinrichtungen unterscheiden sich hinsichtlich ihrer Eignung zur Erfassung unterschiedlicher Fehlerströme.
Typ AC/A erfassen Wechselfehler- und Gleichfehlerströme Der Typ AC löst bei sinusförmigen Wechselfehlerströmen aus, der Typ A zusätzlich bei pulsierenden Gleichfehlerströmen.
Typ F erfasst Fehlerströme mit Mischfrequenzen
Zusätzlich zu den Fehlerströmen des Typs A ist der Typ F auch fur den Schutz vor elektrischem Schlag beim Verbraucher mit Frequenzumrichtern im Einphasen-Wechselstromnetz geeignet. Sie erfassen Fehlerströme, die aus einem Frequenzgemisch bis 1 kHz bestehen.
TypB/B+ für glatte Gleichfehlerströme und vorbeugenden Brandschutz
Der allstromsensitive Typ B/B+ erfasst zusätzlich auch glatte Gleichfehlerströme, wie sie beim Einsatz von Leistungshalbleitern und Frequenzumrichtern vorkommen können. Typ B+ bietet darüber hinaus einen gehobenen, vorbeugenden Brandschutz.
Die passende Ausführung
Je nach Anforderung kommen folgende Ausführungen zum Einsatz:
Superresistent K
Ungewollte Abschaltungen werden verhindert, indem das Auslösen des FI
Selektiv S
Durch eine zeitliche Auslöseverzögerung und eine Staffelung von Auslöezeit und Bemessungsfehlerstrom wird die selektive Abschaltung einzelner Anlagenteile sichergestellt.
SIGRES
Der integrierte Kondensationsschutz ermölicht höhste Sicherheit und eine lange Lebensdauer, auch unter besonderen Bedingungen wie Gasen oder Feuchtigkeit in der Umgebungsluft.
