Die wichtigsten Grenzwerte elektrischer ortsveränderlicher Betriebsmittel nach DIN VDE 0701-0702

Veröffentlicht: 1. August 2011 Kategorie: News

Die wichtigsten Grenzwerte elektrischer ortsveränderlicher Betriebsmittel nach DIN VDE 0701-0702

Erstprüfungen:
Die Erstprüfung nimmt hier der Hersteller vor.

Prüfung nach Instandsetzung, Änderung elektrischer Geräte – Wiederholungsprüfung elektrischer Geräte nach DIN VDE 0701-0702

Schutzleiterwiderstand
Bei Geräten mit Schutzleiter und berührbaren leitfahigen Teilen, die am Schutzleiter angeschlossen sind (Schutzklasse I Geräte) ist der ordnungsgemäße Zustand der elektrischen Verbindung zwischen der Anschlussstelle des Schutzleiters (Schutzkontakt des Netzsteckers) und jedem mit dem Schutzleiter verbundenen berührbaren Teil nachzuweisen.

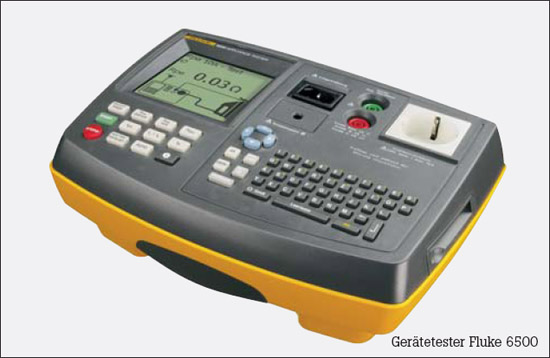

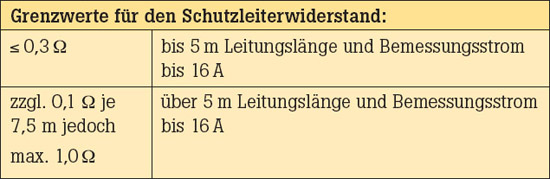

Grenzwerte für den Schutzleiterwiderstand:

Hinweis: für andere Leitungen gilt als Grenzwert der errechnete Widerstandswert





Praxistipp!





  • Leitungen während der Prüfung über die gesamte Länge bewegen!
  • Handprobe an Befestigungen sowie an der Einführungen der betreffenden Leitung durchführen!
  • Sondenanschluss an gut leitendes Teil am Prüfling anschließen, Übergangswiderstand geht in Messung ein!

Isolationswiderstand
Der Isolationswiderstand ist zwischen allen aktiven Teilen und dem Schutzleiter (bei Schutzklasse I) bzw. an allen berührbaren leitfähigen Teilen des Gehäuses (bei Schutzklasse II und III) zu messen. Dazu sind alle Stromkreise einzuschalten, ggf. sind die Messungen in mehreren Schalterstellungen vorzunehmen.

Bei der Instandsetzung/Änderung ist zusätzlich eine Messung zwischen den aktiven Teilen eines SELV/PELV Stromkreises und den aktiven Teilen des Primärstromkreises erforderlich. Die Prüfspannung beträgt 500 V DC, wenn Geräte mit Überspannungsableitern oder SELV/PELV-Geräte geprüft werden, darf hierfür die Messspannung auf 250 V DC reduziert werden.

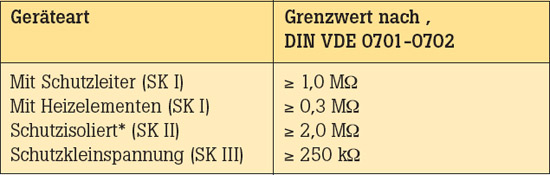

Grenzwerte für den Isolationswiderstand:

* Auch bei berührbaren leitfähigen Teilen von Geräten der SK I, welche nicht mit PE verbunden sind.

Praxistipp!
Bei Geräten der Informationstechnik oder anderen elektronischen Geräten kann die Isolationsmessung entfallen, jedoch ist die Messung des Schutzleiter- oder Berührungsstromes nach dem direkten oder Differenzstrommessverfahren zwingend erforderlich.



Zusätzliche Messungen
Nach DIN VDE 0701-0702 Anhang E darf anstelle der Isolationswiderstandsmessung eine Spannungsprüfung mit 1000 V (SK I) oder 3500 V (SK II) bzw. 400 V (SK III) (AC/50 Hz) durchgeführt werden.

Schutzleiterstrom
An jedem Gerät mit Schutzleiter (Geräte der SK I) muss der Schutzleiterstrom gemessen werden. Dafür können folgende Messverfahren angewendet werden - Die direkte Messung
- Die Differenzstrommessung
- Die Ersatz-Ableitstrommessung

Bei der Messung muss der Netzstecker umgepolt werden, alle Stromkreise sind einzuschalten, ggf. sind die Messungen in mehreren Schalterstellungen vorzunehmen.

Hinweise
Bei der direkten Messung muss der Prüfling von Erde isoliert werden, es darf keine Verbindung zur Erde (z. B. über Datenanschlüsse) bestehen.

Das Ersatz-Ableitstrommessverfahren ist nur anwendbar, falls sich im Prüfling keine netzspannungsabhängigen (bzw. elektronischen) Schalter befinden und vorher eine Isolationswiderstandsmessung durchgeführt und bestanden wurde.

Eine Messung des Schutzleiterstromes ist auch mit einer Ableitstromzange (Leckstromzange) und entsprechenden Messadaptern möglich.

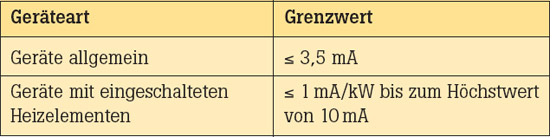

Grenzwerte für den Schutzleiterstrom



Praxistipp!

  • Verwechseln Sie nicht Ersatz-Ableitstrom oder Schutzleiterstrom bzw. Differenzstrom. In der Regel ist der Ersatz- Ableitstrom doppelt so hoch wie der Schutzleiterstrom bzw. der „echte“ Ableitstrom.
  • Eine empfindliche Stromzange, eine sogenannte Ableitstromzange oder .Leckstromzangeg z.B. Fluke 360 mit einer Auflosung von 10 ƒÊA, ersetzt ein spezielles Prufgerat. Diese Leckstromzange ermoglicht auch eine sehr schnelle und somit kostensparende Fehlersuche in Anlagen mit RCD/FISchutz.

Berührungsstrom
An allen berührbaren leitfähigen, und nicht mit einem Schutzleiter verbundenen Teil des Prüflings ist der Berührungsstrom zu messen. Dafür können folgende Messverfahren angewendet werden:
- Die direkte Messung
- Die Differenzstrommessung
- Die Ersatz-Ableitstrommessung

Bei der Messung muss der Netzstecker umgepolt werden, alle Stromkreise sind einzuschalten, ggf. sind die Messungen in mehreren Schalterstellungen vorzunehmen.

Hinweise
Bei der direkten Messung muss der Prüfling von Erde isoliert werden, es darf keine Verbindung zur Erde (z. B. über Datenanschlüsse) bestehen.

Das Ersatz-Ableitstrommessverfahren ist nur anwendbar, falls sich im Prüfling keine netzspannungsabhängigen (bzw. elektronischen) Schalter befinden und vorher eine Isolationswiderstandsmessung durchgeführt und bestanden wurde.

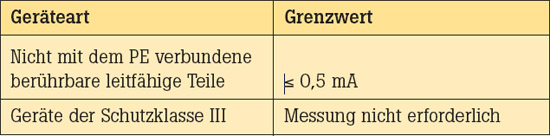

Grenzwerte für den Berührungsstrom



Alle wichtigen Grenzwerte auf einen Blick

grenzwertetabelle-fur-die-gerateprufung_2018
