Beim Anschluss moderner Wohngebäude sind normgerechte, effiziente und platzsparende Lösungen gefragt. Besonders im netzseitigen Anschlussraum (NAR) sollten Überspannungsschutz und selektiver Hauptleitungsschutzschalter optimal aufeinander abgestimmt sein. Diese Komplettlösung vereint diese Anforderungen und ermöglicht es eine schnelle, sichere und normkonforme Umsetzung nach der Anwendungsregel VDE-AR-N 4100, sowohl bei Neubauten als auch bei Nachrüstungen.

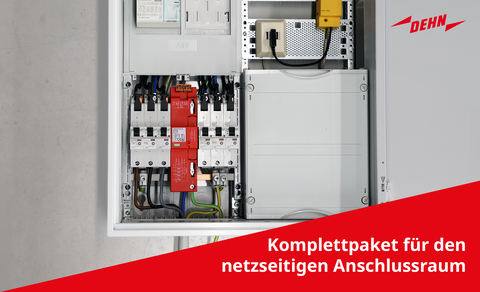

Komplettlösung für den Zählerschrank
Mit einem abgestimmten Schutzpaket aus Überspannungsschutz und selektivem Hauptleitungsschutzschalter lässt sich der Anschluss im Zählerfeld deutlich vereinfachen.
Das System bietet:
ein vollständiges Anschlussset für den NAR
direkte Integration auf das 40-mm-Sammelschienensystem
eine platz- und zeitsparende Installation ohne zusätzlichen Einspeiseadapter

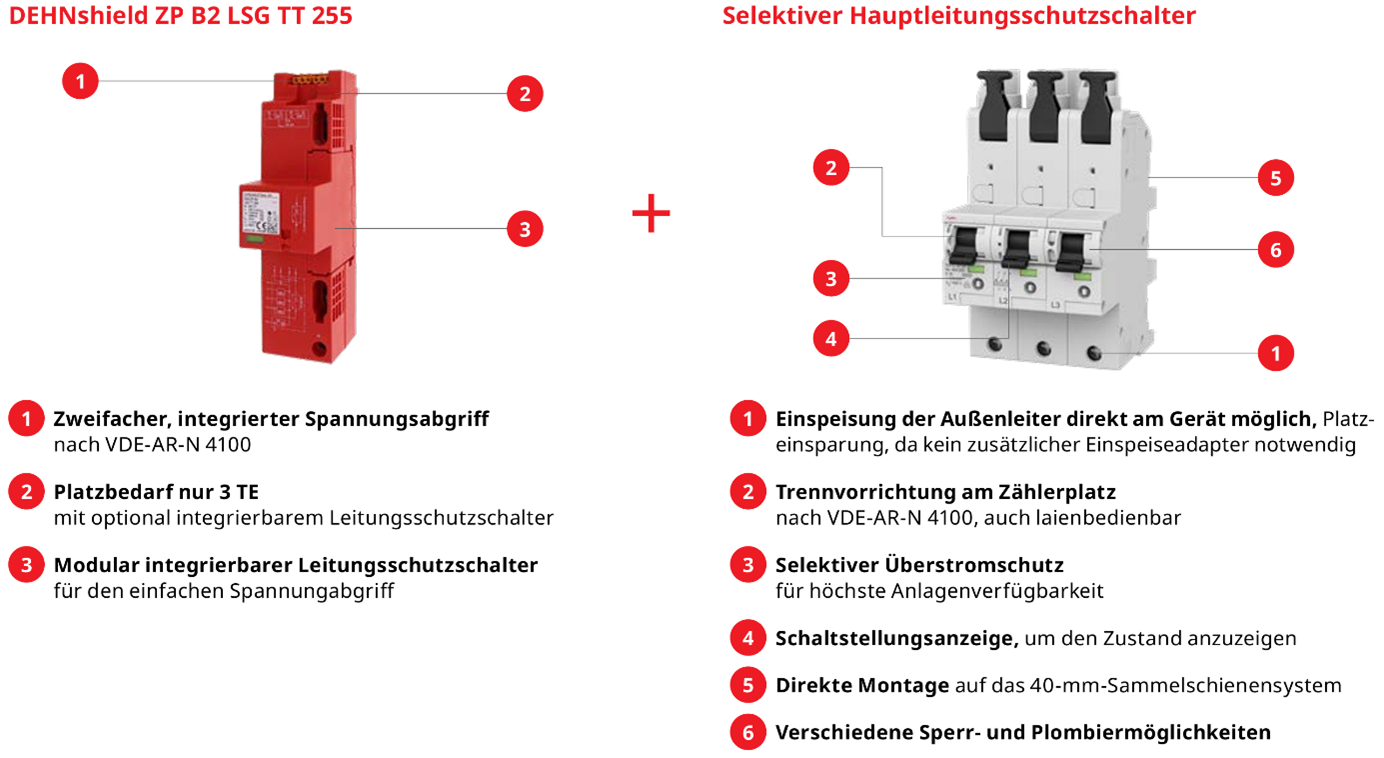

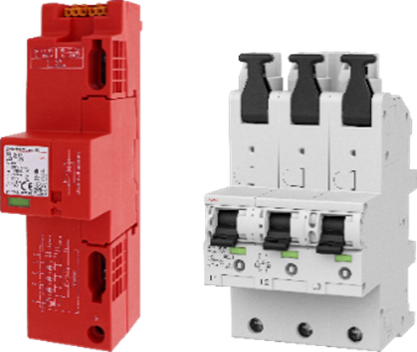

DEHNshield ZP (Basic) 2 LSG: Der Kombi-Ableiter Typ 1+2+3 in kompakter Bauform reagiert dank RAC-Funkenstreckentechnologie besonders schnell. Mit deutlich reduzierter Restenergie schützt er zuverlässig vor Überspannungen und schont empfindliche Endgeräte sicher. Der zweifache, integrierte Spannungsabgriff nach VDE-AR-N 4100 stellt die Spannungsversorgung eines intelligenten Messsystems bereit, ohne zusätzliche Verdrahtungsarbeiten. Der modular integrierbare Leitungsschutzschalter sorgt für die unmittelbare Absicherung der Zuleitung und erlaubt ein schnelles Wiedereinschalten nach Auslösung.
Selektiver Hauptleitungsschutzschalter: Die zentrale Schutzeinrichtung der elektrischen Hausinstallation überwacht den Gesamtstromfluss im Haus und trennt im Fehlerfall bei Überlast oder Kurzschluss die Gebäudeeinspeisung vom Netz. Zudem dient er als Hauptschalter, um die gesamte Anlage z. B. bei Wartungsarbeiten spannungsfrei zu schalten.
Durch die werkzeuglose Montage auf das 40-mm-Sammelschienensystem und die Direkteinspeisung der Außenleiter am Gerät, ist eine einfache und platzsparende Installation möglich, da kein zusätzlicher Einspeiseadapter notwendig ist. Die Schaltstellungsanzeige und ein selektiver Überstromschutz sorgen für höchste Anlagenverfügbarkeit sowie eine einfache Zustandskontrolle. Die Trennvorrichtung am Zählerplatz ist gemäß VDE-AR-N-4100 einfach zu bedienen und optional durch verschiedene Sperr- und Plombiermöglichkeiten manipulationssicher.
Ihre Vorteile auf einen Blick für die Praxis
Zeitersparnis bei der Installation
Alle Komponenten sind aufeinander abgestimmt, was den Planungs- und Verdrahtungsaufwand reduziert.
Platzsparende Integration im Zählerschrank
Direkte Montage auf der Sammelschiene ohne zusätzliche Bauteile sorgt für eine kompakte Lösung.
Normkonforme Umsetzung ohne Aufwand
Erfüllt die Anforderungen nach VDE-AR-N 4100 sowie VDE 0100-443/-534.
Flexibel einsetzbar – Neubau & Nachrüstung
Geeignet für neue Installationen ebenso wie für bestehende Anlagen.
Zukunftssicher durch Erweiterbarkeit
Für zusätzliche Anforderungen wie intelligente Messsysteme.
Hohe Anlagenverfügbarkeit
Selektiver Überstromschutz sorgt für zuverlässigen Betrieb der elektrischen Anlage.
Für unterschiedliche Anwendungsfälle geeignet
Wählen Sie das passende Bundle, individuell für Ihren Anwendungsfall für Gebäude ohne äußeren Blitzschutz
DEHNshield ZP B2 LSG TT 255 + 1x SHU 35 A
Art.-Nr. 909655
Optimal geeignet für die Installation in Einfamilienhäusern.

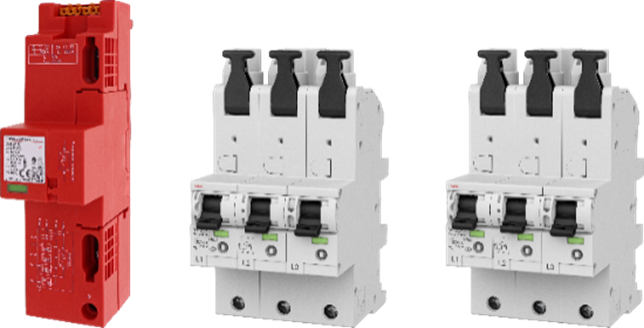

DEHNshield ZP B2 LSG TT 255 + 2x SHU 35 A
Art.-Nr. 909656
Optimal geeignet für die Installation in Mehrfamilienhäusern.
DEHNshield ZP B2 LSG TT 255 + 1x SHU 50 A
Art.-Nr. 909657
Optimal geeignet für die Installation in Einfamilienhäusern mit Wärmepumpe.
Optional:
Leitungsschutzschalter B6 für DEHNshield ZP LSG
Art.-Nr. 909497
Zur Nachrüstung der Spannungsversorgung des intelligenten Messsystems.
Anschlussleitung SMG APL für DEHNshield ZP
Art.-Nr. 909499
Für die Spannungsversorgung eines intelligenten Messsystems.
Fazit:
Unsere integrierte Lösung spart Zeit bei der Installation, reduziert den Platzbedarf im Zählerschrank und sorgt gleichzeitig für normgerechten und zuverlässigen Schutz.
Für Sie als Elektrofachkräfte bedeutet das weniger Aufwand, mehr Sicherheit und eine zukunftsfähige Installation.
