Die Technische Gebäudeausrüstung (TGA) umfasst die Bereiche Heizungs-, Lüftungs-, Sanitär- und Klimatechnik. Die oftmals komplexe TGA wird durch Elektro-, Mess-, Steuer- und Regelungstechniken heute effizient und zentral gesteuert, um z.B. den Verbrauch zu optimieren und Ressourcen zu schonen.
In modernen Gebäuden können heute alle Systeme miteinander vernetzt werden und sind dadurch auch voneinander abhängig. Fällt nur eine Komponente durch einen Blitz- oder Überspannungsschaden aus, ist die Funktion des gesamten Systems beeinträchtigt.
In Wohn- und Zweckgebäuden, aber auch im industriellen Umfeld, kommen immer mehr Wärmepumpen, Lüftungs-, bzw. Klimaanlagen, sowie PV-Anlagen zum Einsatz. Ziel ist eine konstante Steigerung der Energieeffizienz. Durch Programmierung in der Gebäudeautomation werden bestimmte Funktionsabläufe in der Haustechnik automatisch durchgeführt und damit optimiert.
Die gesamte Haustechnik greift dabei auf die zentrale Strom- und Datenversorgung zu. Dabei wird oftmals vorausgesetzt, dass vorgelagerte Schutzmaßnahmen bereits getroffen wurden, welche auch Endgeräte berücksichtigen.
Was passiert jedoch, wenn es im Blitzschutzkonzept Lücken gibt?
Beträgt z.B. die Leitungslänge der Stromversorgung zum vorgelagerten Ableiter bzw. elektrischen Anschluss mehr als 10 Meter, sollte nach DIN VDE 0100-534 direkt am Verbraucher (z.B. Klimacontainer oder Heizungssensor) ein separater Überspannungs-Ableiter installiert werden.
Können Maschinen und Geräte zudem sogenannte transiente Überspannungen selbst verursachen (z.B. beim Schalten großer Lasten), müssen Schutzmaßnahmen direkt am Verbraucher durchgeführt werden. Ein wichtiger Aspekt, welcher bei TGA-Anlagen häufig unbeachtet bleibt.
Um derartige Sicherheitslücken zu vermeiden, umfasst ein vollständiges Blitzschutzkonzept gemäß DIN EN 62305 Maßnahmen für
- Erdung
- Äußeren Blitzschutz
- Blitzschutz-Potentialausgleich
- Innerer Blitzschutz (Überspannungsschutz)
Für ein umfassendes Schutzkonzept müssen zuerst alle relevanten Informationen (z.B. über die Gebäudenutzung, Erdungsanlage, Elektro- und HKL-Anlage, EDV-System, etc.) gesammelt und zentral bewertet werden.

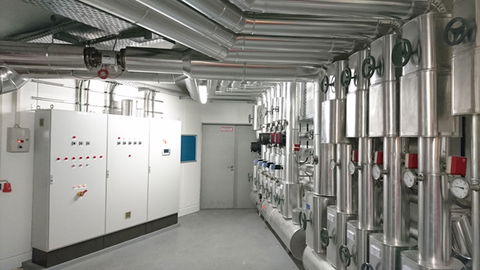

Unsere neue Broschüre „DEHN schützt die technische Gebäudeausrüstung“ hilft Ihnen bei der Umsetzung des Blitz-Schutzzonen-Konzeptes entsprechend DIN EN 62305-4.
Am Planungsbeispiel eines Krankenhauses werden verschiedene Schutzkonzepte für bestimmte Bereiche der TGA vorgestellt und entsprechende Ableiter empfohlen.
Denn besonders vor dem Hintergrund smarter Gebäude und Industrie 4.0 sind Maßnahmen zum Blitz- und Überspannungsschutz für alle Anlagen im Bereich der TGA ein wesentlicher Bestandteil des Gesamtkonzeptes Gebäudesicherheit.
Hier geht’s zum Download der Broschüre.
