Immer mehr elektronische Geräte im Homeoffice, Komponenten für Smart Home und die stufenweise Sanierung von Wohngebäuden – einfache, praxisorientierte Nachrüstlösungen für den Überspannungsschutz werden zunehmend wichtiger.
Wie können diese Lösungen aussehen? Hier zwei Beispiele.
Allen Überlegungen liegen die einschlägigen Normen zugrunde.
- DIN VDE 0100-443 - Wann ist Überspannungsschutz zu installieren?
- DIN VDE 0100-534 - Welcher Überspannungsschutz ist auszuwählen?
- VDE AR-N 4100 - Welche zusätzlichen Anforderungen werden an Überspannungsableiter im Hauptstromversorgungssystem gestellt und wie sind diese zu installieren?
Hier finden sich wertvolle Hinweise und Vorgaben zur Auswahl und zum Einsatz von Überspannungsschutzeinrichtungen. Doch wie setzt man bei Bestandsanlagen den Wunsch des Kunden nach einer praxisnahen Losung für den Überspannungsschutz um?
Das Objekt
In diesem Mehrfamilienhaus von 1975 existiert keine zentrale Zähleranlage. Zähler und Wohnungsverteilung sind historisch bedingt in den einzelnen Wohnungen installiert. Die Betreibergesellschaft plant nun eine stufenweise Erneuerung der elektrischen Anlage, wobei die einzelnen Wohnungen aber weiterhin bewohnt bleiben. Der Umbau erfolgt also im laufenden Betrieb.
Baulich sieht das Ganze so aus: zu den Wohnungen ist jeweils eine Leitung 4 x 10 mm2 verlegt. Die dezentrale Zähleranlage ohne vorhandenes Sammelschienensystem bleibt übergangsweise erhalten und wird erst zu einem späteren Zeitpunkt zentralisiert. Diese Maßnahme, sowie die damit einhergehenden Abweichungen von der VDE AR-N 4100, wurden im Vorfeld der Renovierung mit dem zuständigem Versorgungsnetzbetreiber abgestimmt.
Optimales Vorgehen
Aufgrund der baulichen Situation wäre das optimale Vorgehen der Einbau eines Überspannungsschutzgerätes Typ 1+2+3 im Vorzählerbereich der elektrischen Anlage, wie z. B. Ableiter aus der DEHNshield ZP Gerätefamilie. Die aktuelle gültige VDE AR-N 4100 wäre damit in nur
einem Arbeitsschritt umgesetzt.
In diesem Beispiel wird das Gebäude allerdings in Stufen modernisiert, das heißt, die einzelnen Wohnungen sind weiterhin in Benutzung durch die Mieter.
Wie kann in diesem Fall ein nach DIN VDE 0100-443 notwendiger Überspannungsschutz für die einzelnen Wohnungen realisiert werden?
Variante 1 – DEHNguard nach dem Zähler
Im Unterverteiler der Wohnung wird nach dem Zähler ein Überspannungsschutzableiter DEHNguard Modular eingesetzt. Die anschlussfertige Kompletteinheit besteht aus einem Basisteil mit gesteckten Schutzmodulen, die im Defektfall ganz einfach werkzeuglos gewechselt werden können. Dieser Ableiter ist innerhalb der Red/Line-Produktfamilie energetisch koordiniert und verspricht mit der Ableiterüberwachung „Thermo-Dynamic-Control“ eine besonders hohe Gerätesicherheit.
Die ausführende Elektrofachfirma wünschte sich jedoch einen weiteren Lösungsvorschlag, weil die neuen Verteiler aus baulichen Gründen in eine Nische eingebaut werden sollen. Hier steht aber leider nur ein begrenzter Platz im Verteiler zur Verfügung.

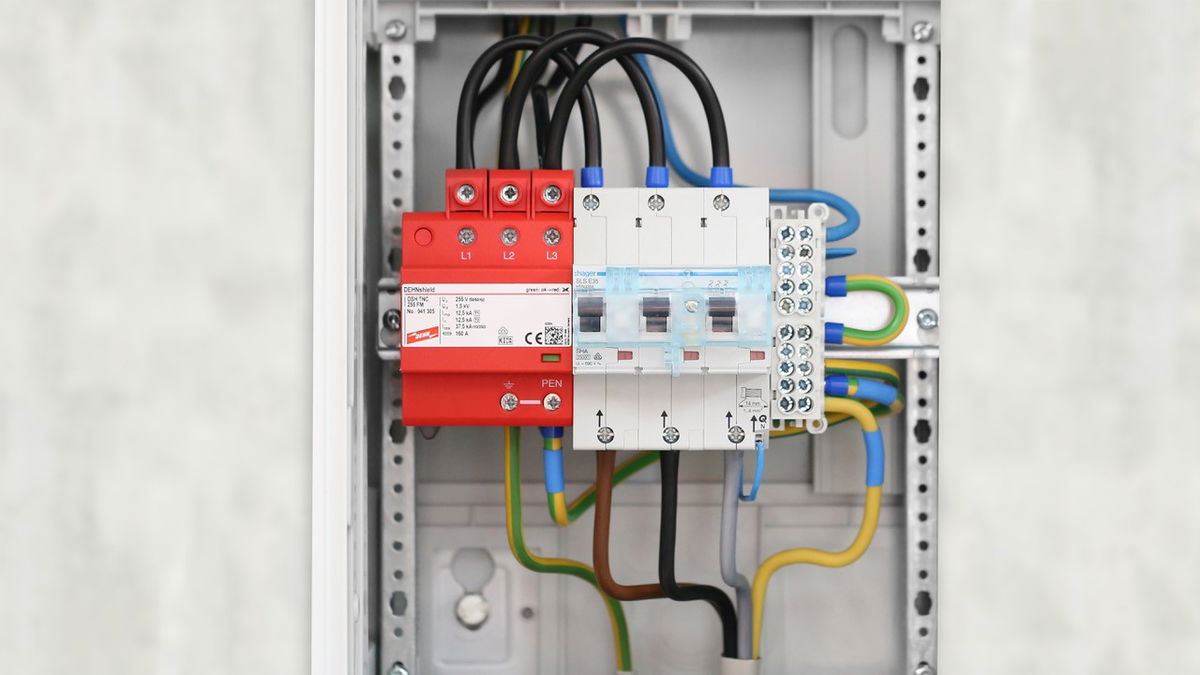

Variante 2 – DEHNshield Basic vor dem Zähler
Um das hier auftretende Platzproblem zu umgehen, wurde daher eine Losung im Vorzählerbereich realisiert.
In diesem Fall müssen alle Anforderungen der VDE AR-N 4100 und der TAR des zuständigen Versorgungsnetzbetreibers beachtet werden. Hier bietet sich DEHNshield Basic FM an. Dieser Ableiter wurde speziell für die Nachrüstung von Überspannungsschutz in Wohngebäuden ohne äußeren Blitzschutz zur Montage auf der Hutschiene entwickelt. Der Einsatz im Vorzählerbereich ist ohne Einschränkung möglich, dafür sorgt die leckstromfreie, endgerätschonende RAC-Funkenstreckentechnologie. Ein weiterer Vorteil: zusammen mit der STAK25 kann das Gerät schnell und einfach in Durchgangsverdrahtung angeschlossen werden.

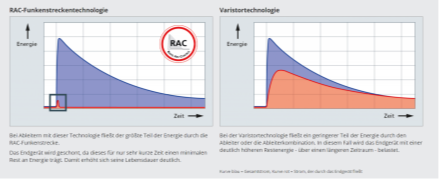

Vorteile der RAC-Funkenstreckentechnologie:
Je weniger Restenergie ein Überspannungsableiter durchlässt, umso höher ist die Lebensdauer des Endgerätes.
Fazit
DEHN Überspannungsableiter bieten in der Nachrüstung vielfaltige Lösungsmöglichkeiten.
In diesem Beispiel:
Vor dem Zähler DEHNshield – Hinter dem Zähler DEHNguard. Die Planung und Ausführung des Überspannungsschutzes sind in solchen Projekten auch für Fachleute komplex. Lassen Sie sich bei Ihrem Projekt individuell unterstützen.
Ihr DEHN-Experte berät Sie gerne.
