Schutzmaßnahmen sichern die Verfügbarkeit von Anlagen und Systemen der Gebäude- und MSR-Technik. Sie bewahren sensible Komponenten vor Schäden durch Blitz- und Überspannungsereignissen - Schutz, den Ableiter von DEHN bieten. Dabei neu: Unterschiedliche Produktfamilien sind nun in einem Monitoringsystem zusammengefasst. Dies erleichtertet die Installation und das Handling deutlich. Ob technische Gebäudeausrüstung, Windenergie, Bahninfrastruktur oder Prozessindustrie - das neue System überzeugt in vielen Bereichen.

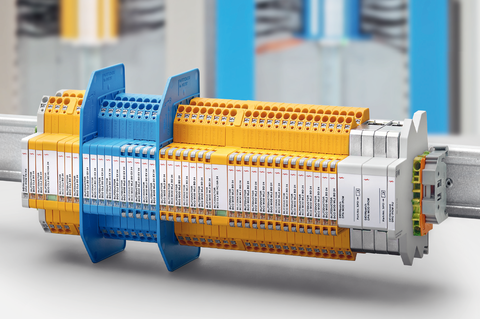

Schutz für die Gebäude- und MSR-Technik vor Schäden durch Blitz und Überspannungen: Das bietet das perfekte Zusammenspiel von BLITZDUCTORconnect, DEHNpatch und der Fernmeldeeinheit DEHNrecord IRCM, welche die permanente Status-Überwachung einer Ableitergruppe ermöglicht.
Die Ableiter der einzelnen Produktfamilien schützen MSR-Kreise, die DC-Versorgung, Ethernet-Infrastruktur sowie Bus- und Telekommunikations-Schnittstellen vor Schäden in Folge von Blitz- und Überspannungsereignissen. Das System besteht dabei aus den Komponenten:
- BLITZDUCTORconnect (Standard, MVG, Ex)
- BLITZDUCTORconnect (24V/10A)
- DEHNpatch Class EA
- DEHNrecord DRC IRCM (Fernsignalisierung)
Mittels eines potentialfreien Kontaktes signalisiert die Fernmeldeeinheit DEHNrecord IRCM den Status einer kompletten Ableitergruppe (max. Installationsbreite 300 mm) an ein übergeordnetes Leitsystem. Somit ist eine einfache und schnelle Fernsignalisierung über den Zustand des gesamten Überspannungsschutzsystems möglich. Damit entfallen eine aufwendige Prüfung und Fehlersuche vor Ort.
Ein weiterer Vorteil ist die Handhabung und Inbetriebnahme: Die Installation des Monitoringsystem erfolgt schnell und einfach. Mittels Plug & Play entfällt eine Konfiguration bei der Inbetriebnahme.
Funktionsweise Monitoringsystem
Die zu überwachenden Schutzmodule des BLITZDUCTORconnects sowie des DEHNpatch sind in die beiden Funktionseinheiten des DEHNrecord IRCM (InfraRed Condition Monitoring) eingebettet. Das Design der gesamten Systemgruppe ermöglicht einen Überwachungsmechanismus mittels Lichtstrahls (Prinzip Lichtschranke). Die Sende- und Empfangseinheit (Aktiveinheit) schickt dabei einen Infrarot-Lichtstrahl ab, der durch die gesamte Ableitergruppe geleitet wird. Der sog. Umlenker am Ende der Ableitergruppe führt dann das Signal zurück an die Aktiveinheit.
Wird der Lichtstrahl wieder korrekt empfangen, sind alle Module in Ordnung und voll funktionsfähig. Fällt jedoch ein Ableiter aus, wird der Lichtstrahl unterbrochen und die Aktiveinheit empfängt kein Signal mehr. Infolgedessen erfolgt eine Signalisierung durch den Öffner-Kontakt an der FM-Einheit an ein übergeordnetes System. Betriebssicherheit bietet dabei der codierte Infrarot-Lichtstrahl, wodurch ein Fehlauslösen, z.B. durch Fremdlichtbeeinflussung vermieden wird.

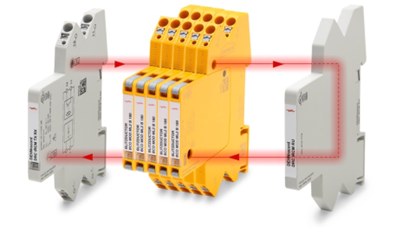

Schematisches Funktionsprinzip Ableiter-Überwachung mittels IR-Lichtstrahl für Fernsignalisierung
Überzeugt in vielen Brachen
Das Monitoringsystem und die hier integrierten Produktfamilien finden ihren Einsatz in zahlreichen Applikationen. BLITZDUCTORconnect und DEHNpatch schützen dabei zuverlässig die wichtigen Kommunikationsschnittstellen und MSR-Kreise. Für einige Branchen bieten zudem angepasste Systemkomponenten spezielle Lösungen. Das System kann hierzu mit den dafür vorgesehenen Schutzbausteinen bestückt werden.
Technische Gebäudeausrüstung: Ob Heizung-, Sanitär-, Raumluft- oder Sicherheitstechnik – sie alle zählen zur technischen Gebäudeausrüstung (TGA). Unterschiedliche Systeme und Techniken müssen hier perfekt zusammenspielen. Denn eine Störung oder fehlende Verfügbarkeit wichtiger TGA-Systeme hat schwerwiegende Konsequenzen – besonders für intelligente Gebäudesysteme. Fallen zentrale Komponenten – z.B. in Folge von Überspannungsschäden - aus, kann dies die gesamte Gebäudeautomatisierung beeinträchtigen.
Windenergie: Ob Sensoreinrichtungen für Pitch-Systeme und Azimuthantrieb, Steuersysteme für die Flugbefeuerung oder Kommunikationseinrichtungen des Turbinencontrollers Windsensoren –
Mess- und Steuersysteme in Windenergieanlagen müssen stets zuverlässig funktionieren.
Bahn: Stellwerke, Bahnübergänge, Weichenheizungen, GSM-R Sende- und Empfangssysteme: Alle Komponenten in der Bahninfrastruktur verlangen nach professionellem, langlebigem Schutz vor Schäden durch Blitze und Überspannungen.
Prozess: Die Automatisierungs- und MSR-Technik in der Prozessindustrie stellt unterschiedlichste Anforderungen. Gerade in explosionsgefährdeten Bereichen (z. B. eigensichere Signalkreise) müssen die Produkte bestimmte Anforderungen erfüllen.
Einfach. Sicher. Leistungsstark. Zuverlässigen Schutz für Gebäude- und MSR-Technik bieten die Komponenten des Überspannungsschutz- und Monitoringsystems von DEHN.
