Zählerplätze, Verteiler und Baustromverteiler
Veröffentlicht: 27. Februar 2020 · Kategorie: Gold
Erfahren Sie alles zu den Themen "Hausanschluss bis zu den Zählerplätzen, Rastersystem, Anschluss und Installation von Kleinverteilern".
Aus diesem Dokument

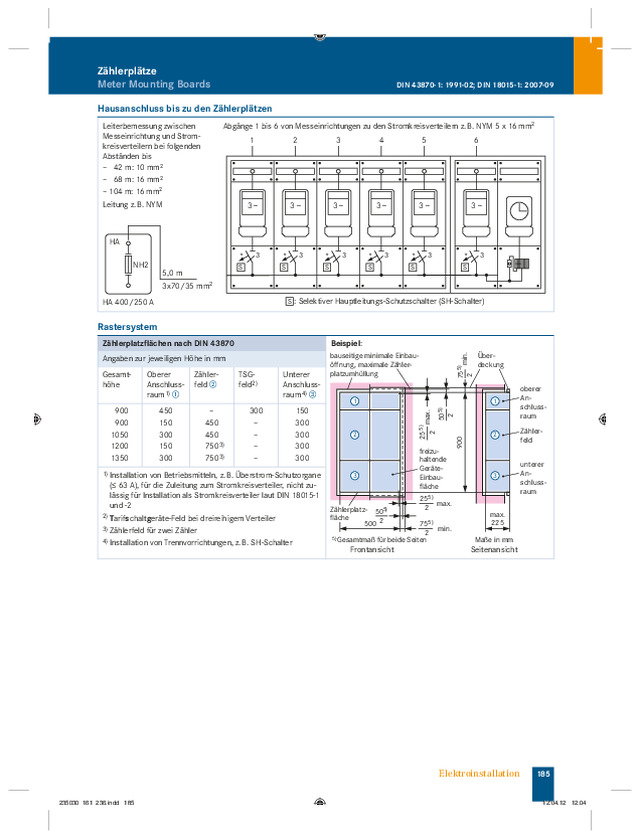

Zählerplätze Meter Mounting Boards DIN 43870-1: 1991-02; DIN 18015-1: 2007-09 Hausanschluss bis zu den Zählerplätzen Abgänge 1 bis 6 von Messeinrichtungen zu den Stromkreisverteilern z. B. NYM 5 x 16 mm2 Leiterbemessung zwischen Messeinrichtung und Stromkreisverteilern bei folgenden Abständen bis – 42 m: 10 mm2 – 68 m: 16 mm2 – 104 m: 16 mm2 Leitung z.B. NYM 1 2 3 4 5 6 3~ 3~ 3~ 3~ 3~ 3~ HA NH2 * 5,0 m 3x70/35 mm2 3 S * 3 S * 3 * S 3 S 3 * 3 * S S S : Selektiver Hauptleitungs-Schutzschalter (SH-Schalter) HA 400/250 A Zählerplatzflächen nach DIN 43870 Beispiel: Angaben zur jeweiligen Höhe in mm bauseitige minimale Einbauöffnung, maximale Zählerplatzumhüllung 900 900 1050 1200 1350 Oberer Anschlussraum1) ① 450 150 300 150 300 Zählerfeld ② – 450 450 750 3) 750 3) TSGfeld 2) 300 – – – – Unterer Anschlussraum 4) ③ 150 300 300 300 300 1 2 1) Installation von Betriebsmitteln, z.B. Überstrom-Schutzorgane 3 (≤ 63 A), für die Zuleitung zum Stromkreisverteiler, nicht zulässig für Installation als Stromkreisverteiler laut DIN 18015-1 und -2 2) Tarifschaltgeräte-Feld bei dreireihigem Verteiler 3) Zählerfeld für zwei Zähler 4) Installation von Trennvorrichtungen, z.B. SH-Schalter Zählerplatz- 505) fläche 500 2 25 5) max. 2 50 5) 2 900 Gesamthöhe 75 5) min. 2 Rastersystem freizuhaltende GeräteEinbaufläche 255) max. 2 755) min. 2 5) Gesamtmaß für beide Seiten Frontansicht Überdeckung 1 oberer Anschlussraum 2 Zählerfeld 3 unterer Anschlussraum max. 225 Maße in mm Seitenansicht...
