Aus diesem Dokument

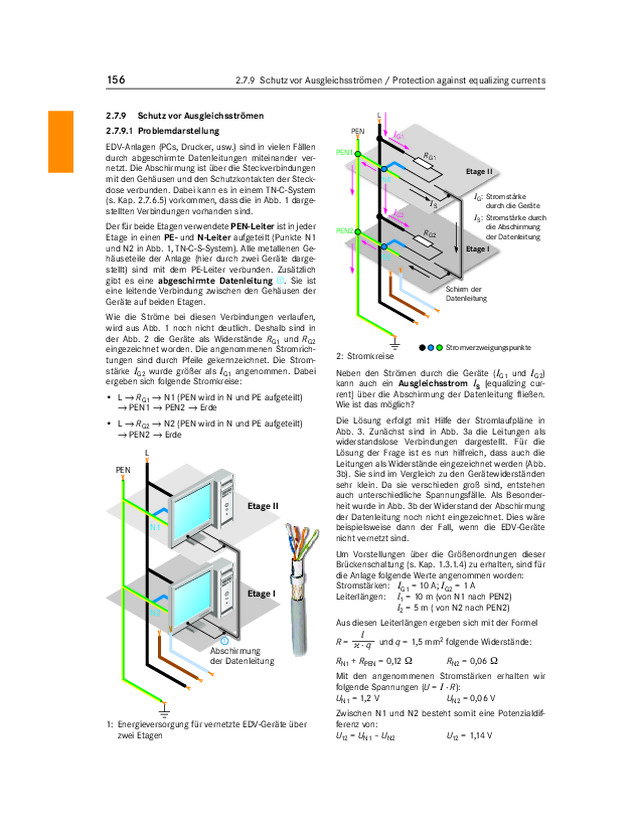

156 2.7.9 2.7.9 Schutz vor Ausgleichsströmen / Protection against equalizing currents Schutz vor Ausgleichsströmen 2.7.9.1 Problemdarstellung L PEN EDV-Anlagen (PCs, Drucker, usw.) sind in vielen Fällen durch abgeschirmte Datenleitungen miteinander vernetzt. Die Abschirmung ist über die Steckverbindungen mit den Gehäusen und den Schutzkontakten der Steckdose verbunden. Dabei kann es in einem TN-C-System (s. Kap. 2.7.6.5) vorkommen, dass die in Abb. 1 dargestellten Verbindungen vorhanden sind. Der für beide Etagen verwendete PEN-Leiter ist in jeder Etage in einen PE- und N-Leiter aufgeteilt (Punkte N1 und N2 in Abb. 1, TN-C-S-System). Alle metallenen Gehäuseteile der Anlage (hier durch zwei Geräte dargestellt) sind mit dem PE-Leiter verbunden. Zusätzlich gibt es eine abgeschirmte Datenleitung 1. Sie ist eine leitende Verbindung zwischen den Gehäusen der Geräte auf beiden Etagen. Wie die Ströme bei diesen Verbindungen verlaufen, wird aus Abb. 1 noch nicht deutlich. Deshalb sind in der Abb. 2 die Geräte als Widerstände RG1 und RG2 eingezeichnet worden. Die angenommenen Stromrichtungen sind durch Pfeile gekennzeichnet. Die Stromstärke IG2 wurde größer als IG1 angenommen. Dabei ergeben sich folgende Stromkreise: • L → RG1 → N1 (PEN wird in N und PE aufgeteilt) → PEN1 → PEN2 → Erde • L → RG2 → N2 (PEN wird in N und PE aufgeteilt) → PEN2 → Erde L PEN Etage II N1 Etage I N2 1 Abschirmung der Datenleitung IG1 PEN1 R G1 Etage II N1 IG2 PEN2 IS R G2 N2 IG : Stromstärke durch die...
